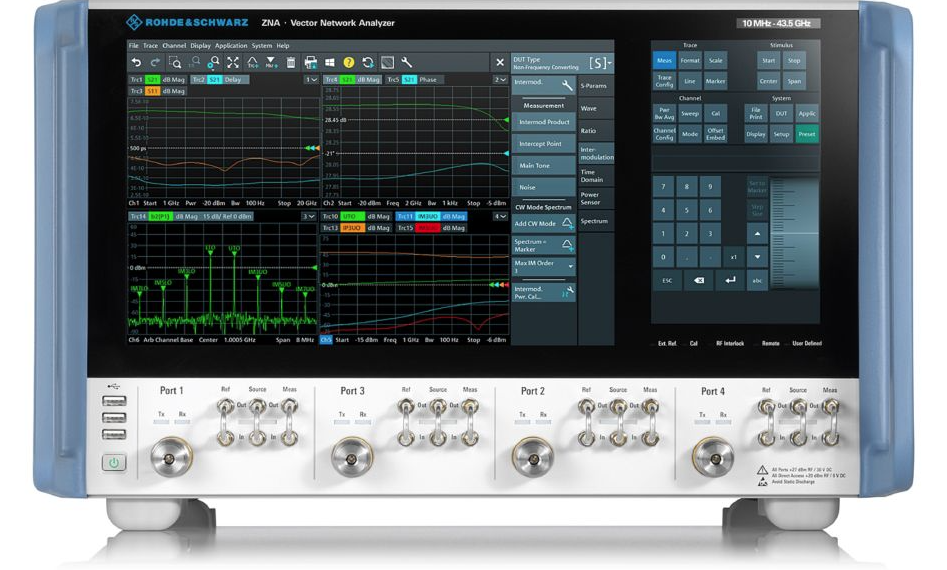

R&S?ZNA 是羅德與施瓦茨公司推出的一款高性能、高精度、面向最苛刻測量任務的矢量網絡分析儀。它不屬于經濟型或通用型VNA，而是定位于頂級旗艦產品線，專為需要極致性能的研發和認證實驗室設計。

其核心定位是：為組件、模塊和系統提供無與倫比的測量準確性和強大的分析能力，尤其是在微波和毫米波領域。

二、 核心特點與技術優勢

R&S?ZNA 的成功建立在幾項關鍵的技術突破和設計理念上：

1. 卓越的硬件性能與測量精度

極低的測量不確定度：ZNA 采用了創新的雙源架構 和經過優化的接收機設計，極大地減少了系統誤差。其軌跡噪聲極低，動態范圍極大，確保了即使在測量損耗極大的器件（如濾波器阻帶）或高隔離度器件時，也能獲得穩定、可信的數據。

高輸出功率與大動態范圍：提供高達+13 dBm的輸出功率（可在軟件中提升至+20 dBm以上），并結合極低的接收機本底噪聲，使其能夠輕松處理大動態范圍的測量，例如放大器的增益壓縮特性或天線的前后比。

出色的溫度穩定性：硬件設計對溫度變化不敏感，確保了在長時間測量或環境溫度波動時，測量結果的重復性和穩定性依然出色。

2. 創新的用戶界面與操作體驗

“直接控制”觸摸屏：這是 ZNA 最具革命性的特點之一。它將傳統的旋鈕與大型高分辨率觸摸屏完美結合。用戶可以直接在屏幕的圖表、參數列表上點擊、拖拽進行操作，極大地簡化了復雜測量的設置流程，提升了效率。

多視圖和多標簽頁：允許在一個屏幕上同時顯示多個測量結果（如S參數、時域響應、史密斯圓圖等），并支持標簽頁管理，方便用戶在不同測試配置之間快速切換。

3. 強大的分析功能與軟件選件

ZNA 不僅僅是一臺S參數測試儀，更是一個完整的射頻分析平臺。

先進的時域分析：內置強大的時域功能（TDR/TDT），可以將頻域數據轉換為時域，用于定位傳輸線中的故障點、分析連接器的反射等。

完整的脈沖測量能力：提供全面的脈沖矢量網絡分析選件，支持窄脈沖、寬脈沖以及各種復雜的脈沖調制場景，是雷達組件（如T/R模塊）測試的理想選擇。

非線性器件分析（NVNA & X參數）：通過選件，ZNA 可以升級為非線性矢量網絡分析儀，不僅測量線性S參數，還能表征器件在大信號激勵下的非線性行為，并提取業界標準的X參數模型（由Keysight的ADS軟件推廣），這對于功率放大器等有源器件的設計和建模至關重要。

變頻器件測量（混頻器）：提供精確的相位相參多源設置，能夠同時測量混頻器的變頻損耗/增益、群時延、端口匹配和隔離度，并支持諧波分析。

天線測試與OTA：結合相應的軟件，ZNA 可以用于天線方向圖、增益、極化等參數的測量。

4. 靈活的硬件配置與擴展性

多端口配置：ZNA 可以配置為2端口、4端口甚至更多端口，滿足多天線系統（如MIMO）、多工器等多端口器件的測試需求。

頻率覆蓋范圍廣：根據型號不同，其頻率覆蓋可從低頻（如8 GHz）一直擴展到毫米波頻段（如67 GHz）。通過搭配R&S的外部諧波混頻器，甚至可以將其測量頻率擴展到太赫茲（THz）范圍。

集成式矢量源分析儀（VSA）：部分型號或通過選件，可以將ZNA的接收機作為矢量信號分析儀使用，用于分析復雜的調制信號。

三、 主要應用領域

由于其頂級的性能，R&S?ZNA 被廣泛應用于以下高端研發和認證領域：

航空航天與國防：

雷達系統：T/R模塊、天線、濾波器、延遲線等的脈沖測試和性能驗證。

電子戰系統：寬帶接收機、濾波器組、限幅器的測試。

衛星通信：星載/地面站的高頻、高精度組件（如上下變頻器、高功率放大器）的測試。

無線通信：

5G/6G 毫米波組件：對28 GHz, 39 GHz等頻段的基站天線、功率放大器、濾波器進行特性分析。

基站射頻單元：Massive MIMO天線陣列的校準與測試。

半導體與元器件：

GaN, GaAs 等化合物半導體器件：進行大信號NVNA測試，提取X參數模型用于電路設計。

高頻芯片、封裝和連接器：使用TDR功能進行信號完整性分析。

科研與計量：

在國家級計量院所或頂尖大學實驗室，作為測量標準，用于對其他儀器進行校準和比對。
