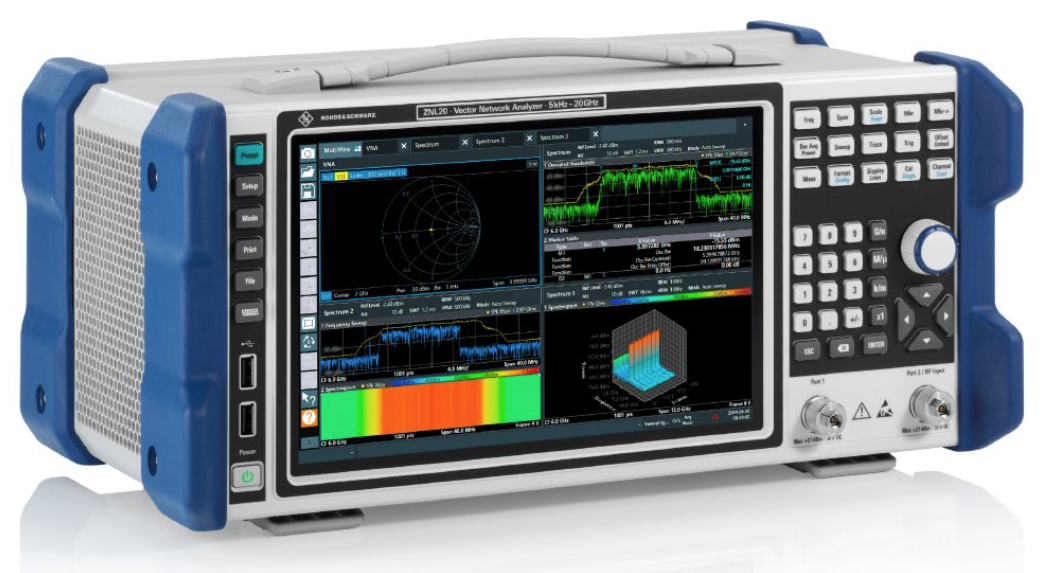

R&S?ZNL 是羅德與施瓦茨公司推出的一款緊湊型、中檔性能的矢量網絡分析儀，它完美地平衡了性能、價格和便攜性，特別適合在研發、生產和教育領域進行快速、精確的射頻元器件和電路測試。

一、核心定位與設計理念

ZNL 的定位非常明確：在有限的預算和空間內，提供不妥協的測量性能和出色的易用性。

緊湊便攜： 與傳統的臺式大型VNA不同，ZNL體積小巧（通常為半機架寬度），重量輕，非常適合工作臺空間有限或需要移動測試的場景（例如生產線不同工位、外場維護）。

性價比高： 它提供了許多以往只有高端VNA才具備的功能和性能，但價格更具親和力，是中小型企業和教育機構的理想選擇。

操作直觀： 配備大型觸摸屏和圖形化用戶界面，大大降低了VNA的學習和使用門檻。

二、主要型號與關鍵性能指標

ZNL系列主要有兩個型號，區分在于頻率范圍：

R&S?ZNL3： 頻率范圍從 9 kHz 到 3 GHz

R&S?ZNL4： 頻率范圍從 9 kHz 到 4.5 GHz / 8.5 GHz

關鍵性能指標：

動態范圍： 通常 > 120 dB (在 1 GHz 時)。這是一個非常重要的指標，表示儀器能同時測量強信號和弱信號的能力。

輸出功率： -30 dBm 到 +3 dBm（可調），足以驅動大多數待測器件。

測量速度： 非?？?，例如在 201 個點數下，掃描時間可小于 5 毫秒，非常適合生產環境下的高速測試。

軌跡噪聲： 極低，保證了測量的穩定性和精確度。

S參數測試端口數： 標準配置為 2 端口（2個輸出口），但可以通過選件升級為 4 端口，以滿足平衡器件或多端口器件的測試需求。

三、突出特點與核心功能

觸摸屏與直觀操作

ZNL 配備了一個高分辨率的電容觸摸屏，用戶可以直接在屏幕上點擊、拖拽和縮放軌跡，操作體驗類似于智能手機或平板電腦。

清晰的圖標和菜單結構使得設置測量、校準和分析結果變得非常簡單。

內置頻譜分析儀和矢量電壓表功能

這是 ZNL 的一大亮點。通過模式切換，它可以一鍵變身為一臺功能齊全的頻譜分析儀。

意義： 用戶無需購買兩臺獨立的儀器（VNA和頻譜分析儀），一臺ZNL就能完成元器件的頻域特性分析（S參數）和信號分析（如諧波、雜散、信道功率等），極大地節省了成本和空間。

豐富的測量和應用軟件

時域分析： 可以將頻域測量結果通過逆傅里葉變換轉換為時域，用于定位電纜故障（如斷路、短路點）或分離不連續性的影響。

夾具仿真與去嵌入： 對于在測試夾具上的器件，可以模擬去除夾具的影響，得到器件本身的真實性能。

混頻器與放大器測試： 通過選件可以測量混頻器的轉換損耗、隔離度，以及放大器的壓縮點（P1dB）、三階交調截點（IP3）等非線性特性。

電纜測試（Cable Mode）： 專門為電纜測試優化的界面，直接顯示插入損耗、回波損耗、時域反射等結果，非常直觀。

史密斯圓圖、極坐標圖等： 提供全面的圖表顯示方式，用于阻抗匹配和穩定性分析。

強大的校準能力

支持全雙端口校準（如SOLT，即短路-開路-負載-直通），確保最高的測量精度。

校準過程有向?qū)е敢?，簡單易行?/p>

支持電子校準件（ECal），可以一鍵完成多端口的快速校準，大大提高效率。

連接性與遠程控制

提供LAN、USB和GPIB接口，可以輕松地連接到電腦或網絡。

完全支持SCPI命令，可集成到自動化測試系統中，適用于生產線。

四、典型應用場景

研發與教育：

高校實驗室、研究所用于教學和基礎研究。

初創公司或研發部門用于濾波器、放大器、天線、電纜、耦合器等無源和有源器件的設計與驗證。

生產測試：

生產線上的來料檢驗（IQC）和最終產品測試（FQC）。

由于其高速度和穩定性，非常適合批量測試。

現場服務與維護：

通信基站的天線和饋線系統維護。

飛機、船舶等平臺的射頻線路檢查。
