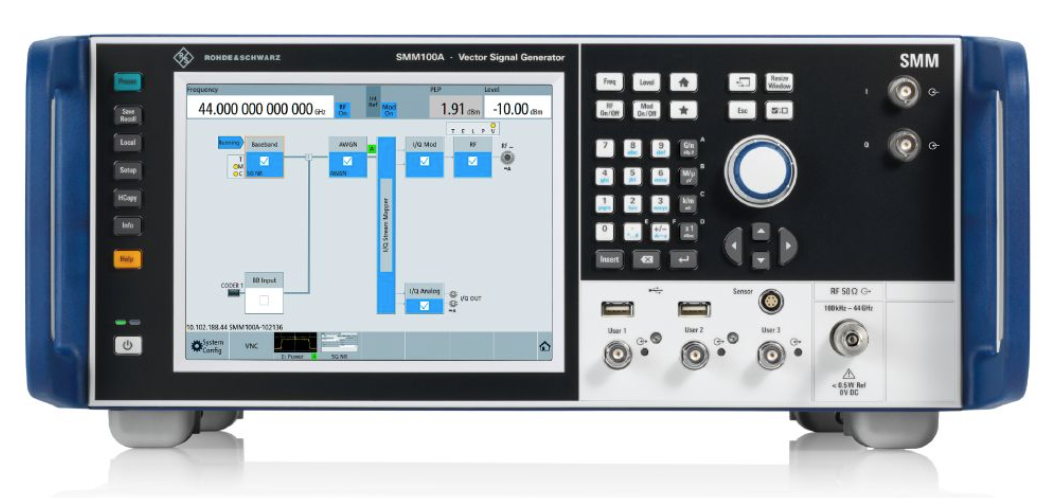

R&S?SMM100A 是羅德與施瓦茨公司推出的一款中高端、面向未來的矢量信號發生器。它不僅僅是一臺傳統的信號源，更是一個高度集成化的測試平臺，旨在滿足現代無線通信技術在研發、認證和生產中對復雜數字調制信號和真實場景測試的苛刻要求。

一、核心定位與設計理念

SMM100A 的定位是填補入門級矢量信號源（如R&S?SMW200A的簡化應用）與頂級旗艦（如R&S?SMW200A本身）之間的市場空白。它的設計理念是：在緊湊的機身內，提供卓越的射頻性能、極高的輸出功率和前所未有的操作便捷性，以加速測試流程。

二、主要特點與核心優勢

1. 卓越的射頻性能

頻率范圍：覆蓋 8 kHz 至 6 GHz 或 44 GHz（取決于選件），可覆蓋幾乎所有主流及新興的無線標準，包括 5G NR FR1、Wi-Fi 6/6E/7、藍牙、物聯網（NB-IoT, Cat-M）等。

出色的信號質量：

極高的輸出功率：典型值高達 +26 dBm，在 6 GHz 時仍能提供 > +18 dBm 的功率。這意味著在測試功率敏感器件（如功率放大器）或進行天線測試時，常?？梢?strong>省去外置功率放大器，簡化測試系統并降低成本。

極低的誤差矢量幅度（EVM）：典型值 < 0.4%，為高精度調制質量測試提供了基準，尤其適用于測試高階調制的器件（如 1024QAM 的 Wi-Fi 7）。

寬廣的動態范圍和極低的諧波，確保產生純凈的測試信號。

2. 創新的用戶界面與操作體驗

這是 SMM100A 的一大亮點，徹底改變了傳統信號發生器的操作邏輯。

全觸控操作：配備大型高清電容觸摸屏，用戶界面直觀，類似于操作智能手機。

直接設置向?qū)?/strong>：用戶無需深入理解復雜的底層參數，只需通過簡單的向?qū)нx擇標準（如“5G NR”）、帶寬、調制方式等，儀器即可自動完成所有配置。

集成式幫助系統：每個設置參數旁都有清晰的解釋和提示，大大降低了學習成本。

3. 強大的基帶信號生成能力

內置基帶發生器：標配強大的基帶，支持高達 760 MHz 的瞬時調制帶寬（通過選件）。這對于生成寬帶寬信號（如 5G NR 的 100MHz/200MHz 載波、Wi-Fi 6E/7 的 160MHz 帶寬）至關重要。

豐富的信號生成選件：

預標準信號：支持最新的無線通信標準，如 5G NR、IEEE 802.11be (Wi-Fi 7) 等，確保測試的前瞻性。

衰落模擬：內置硬件衰落模擬器（選件），可直接在信號源端模擬多徑衰落、多普勒效應等真實信道環境，無需外接設備。

ARB 播放器：支持播放任意波形，用戶可以導入自定義的或第三方軟件生成的復雜信號。

4. 緊湊的設計與高集成度

節省空間：相比需要多個機箱才能實現同等功能的傳統方案，SMM100A 將所有功能集成在一個緊湊的機箱內。

高集成度：將射頻源、模擬調制器、數字調制器、基帶發生器和衰落模擬器集于一身，是一臺“一站式”的矢量信號生成解決方案。

5. 面向未來的測試平臺

MIMO 測試能力：通過同步多臺 SMM100A 并配合 R&S?SMW200A 作為主控制器，可以輕松構建 2x2 甚至更高階的 MIMO 測試系統，用于 5G、Wi-Fi 等技術的接收機測試。

強大的連通性：支持 GPIB、LAN、USB 等標準接口，易于集成到自動化測試系統中。

三、典型應用場景

移動通信研發與認證：

5G NR 基站和終端設備的發射機和接收機測試。

物聯網模塊（NB-IoT, Cat-M1, LoRa）的性能驗證。

無線連接性測試：

Wi-Fi (802.11a/b/g/n/ac/ax/be) 路由器、接入點和客戶端設備的測試。

藍牙設備，特別是藍牙低功耗和藍牙音頻的測試。

航空航天與國防：

生成雷達信號、衛星通信信號。

半導體與組件測試：

功率放大器、濾波器、混頻器等射頻元器件的特性分析。

對高線性度器件進行嚴格的 ACLR 和 EVM 測試。

生產測試：

憑借其快速啟動和測量速度，以及高可靠性，非常適合高吞吐量的生產線。
