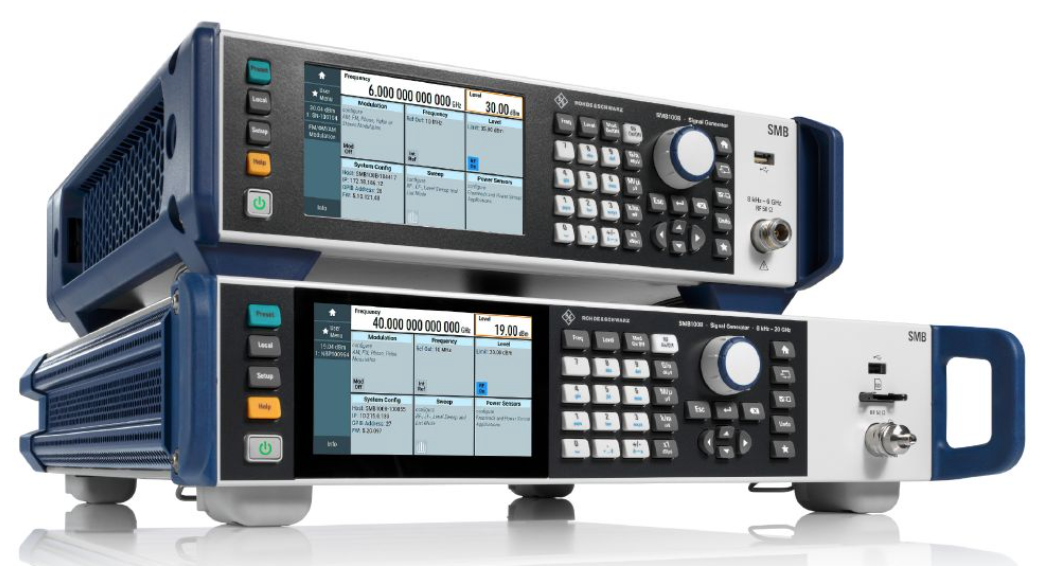

R&S?SMB100B 是羅德與施瓦茨公司推出的一款高性能、多功能且極具性價比的射頻和微波信號發生器。它以其出色的信號純度、高輸出功率和友好的用戶界面而聞名，廣泛應用于研發、生產、教育和維修等領域。SMB100B 可以被看作是經典 R&S?SMB100A 的升級版，在性能和功能上都有顯著提升。

核心特點與優勢

卓越的信號純度（低相位噪聲和低諧波）

超低相位噪聲：SMB100B 采用了高質量的參考振蕩器和優化的電路設計，使其在接近載波的偏移處具有極低的相位噪聲。這對于模擬雷達系統、測試高性能接收機以及數字通信系統至關重要。

低諧波：典型的諧波分量 <-50 dBc，確保了輸出信號的純凈度，減少了測試中的不確定性。

高輸出功率和寬動態范圍

最高輸出功率：在 9 kHz 至 1.5 GHz 范圍內，輸出功率可達 +26 dBm；在 3 GHz 型號上可達 +24 dBm；在 6 GHz 型號上可達 +20 dBm。這使得它無需外部放大器就能直接驅動混頻器、功率放大器等器件。

寬功率掃描范圍：功率調節范圍通常超過 150 dB，允許用戶進行大范圍的增益或壓縮測試。

高精度與分辨率

頻率分辨率：高達 0.001 Hz，能夠精確設置所需的頻率。

功率分辨率：0.01 dB，允許進行非常精細的功率電平調整。

優秀的頻譜純度（低非諧波雜散）

在寬頻帶內，非諧波雜散通常低于 -90 dBc，確保了在敏感測量中不會受到雜散信號的干擾。

直觀易用的用戶界面

大尺寸觸摸屏：配備一塊 8.5 英寸的高分辨率電容觸摸屏，操作流暢，類似于使用智能手機。

清晰的菜單結構：功能分區明確，常用設置（如頻率、功率、調制）都有專用硬鍵，大大提高了操作效率。

SCPI 助手：內置 SCPI 命令瀏覽器，可以幫助用戶學習和生成遠程控制命令，簡化自動化測試程序的開發。

豐富的內置功能（可選）

模擬調制：AM、FM、φM 和脈沖調制。

數字調制（矢量信號源）：可選配 I/Q 調制器，支持生成 ASK、FSK、PSK 以及復雜的定制 I/Q 信號。

脈沖調制與脈沖序列生成：內置高性能脈沖發生器，可生成精確的雷達脈沖信號，并支持復雜的脈沖序列。

列表模式：可以存儲和回放一系列的頻率和功率設置，用于模擬跳頻或掃描場景。

主要技術規格

主要應用領域

研發與教育

元器件測試：測試放大器、濾波器、混頻器、衰減器等無源和有源器件的性能（如增益、壓縮點、隔離度）。

接收機測試：測試接收機的靈敏度、選擇性、阻塞和互調特性。

通信系統：作為本地振蕩器或信號源，用于模擬通信鏈路。

生產制造

模塊與系統測試：在生產線末端對射頻模塊進行快速、自動化的功能驗證。

校準：作為參考信號源用于校準其他測試設備。

服務與維修

故障排查：用于定位和修復通信設備、雷達系統等的故障。

航空航天與國防

雷達模擬：利用其出色的脈沖調制功能，生成用于測試雷達接收機的脈沖信號。

電子戰：用于生成復雜的威脅信號，以測試電子對抗系統的性能。
