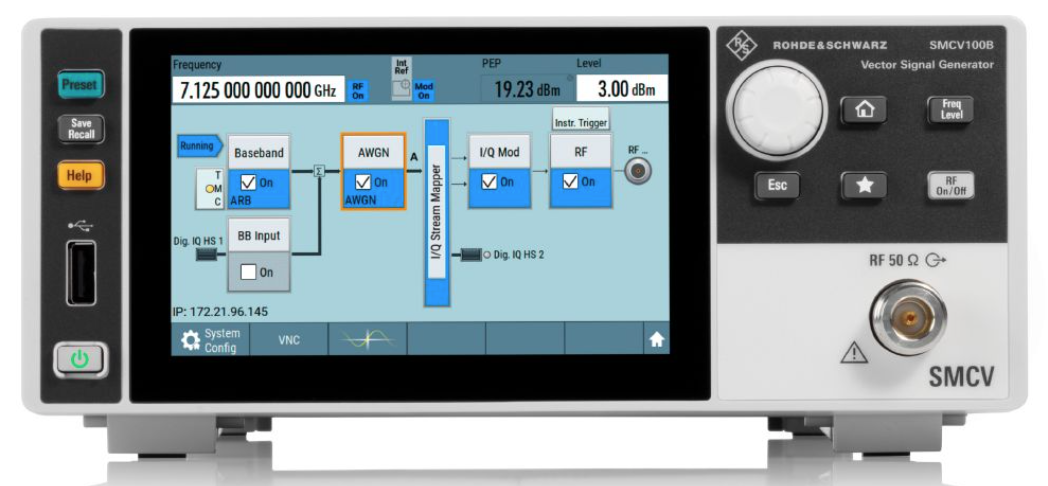

R&S?SMCV100B 是羅德與施瓦茨公司推出的一款中高端、集成了矢量信號發生器與基帶信號源功能的一體化測試儀器。它以其出色的性能、緊湊的設計和相對親民的價格，在通信研發、生產和維護領域獲得了廣泛的應用。
核心定位與概述
R&S?SMCV100B 的核心定位是 “全能型的中頻矢量信號發生器和基帶源”。它旨在為工程師提供一個功能強大、操作簡便的平臺，用于生成高質量的模擬和數字調制信號，以滿足從基礎研究到生產線測試等多種應用場景的需求。
主要特點與核心優勢
高度集成，節省空間與成本
它將矢量信號發生器、基帶信號源（甚至可選內置的音頻發生器）集成在一個僅 2HU 高的緊湊機箱內。用戶無需再購買外部的基帶源或使用復雜的多臺設備聯調，簡化了測試系統，降低了總擁有成本。
出色的信號質量
高輸出功率：最高可達+18 dBm，能夠驅動高損耗的測試系統或直接用于模塊測試。
極低的誤差矢量幅度（EVM）：典型值小于 0.4%，確保了生成的數字調制信號非?！案蓛簟焙途_，這對于測試高性能的接收機（如 5G、Wi-Fi 6/6E）至關重要。
寬廣的動態范圍：支持高達 160 MHz 的射頻調制帶寬，能夠生成復雜的寬帶信號，如用于雷達或 5G NR 應用的信號。
強大的基帶功能
內置強大的基帶發生器，支持多達 4 個獨立的基帶源，可以生成 I/Q 信號、實時播放波形文件，并運行多種數字預失真（DPD）和 crest factor reduction（CFR）算法。
提供多種實時衰落模擬選件，可以模擬多徑、移動和MIMO信道環境，非常適合通信接收機性能測試。
廣泛的調制格式和標準支持
支持幾乎所有常見的模擬和數字調制格式（AM/FM/PM，ASK/FSK/PSK/QAM）。
通過預裝的選件，可以直接生成符合最新通信標準的信號，包括：
5G NR（FR1 和 FR2，即 Sub-6GHz 和毫米波）
WLAN（IEEE 802.11a/b/g/j/n/p/ac/ax/be）
藍牙
GNSS（GPS， GLONASS， Galileo， BeiDou）
物聯網技術（如 NB-IoT， LoRa， Sigfox）
廣播標準（如 DVB-T/T2， ATSC 3.0）
直觀易用的操作界面
配備一個大尺寸的觸摸屏，用戶界面直觀，類似于智能手機的操作邏輯，大大縮短了學習時間，提高了設置和測試效率。
提供 “Smart” 智能功能，可以一鍵自動完成復雜的設置，如自動設置電平、自動識別連接設備等。
面向未來的設計
硬件平臺具備強大的處理能力，能夠通過軟件升級來支持未來的新標準和更復雜的測試需求，保護了用戶的投資。
關鍵性能指標
| 類別 | 規格參數 |
|---|---|
| 頻率范圍 | 最低 8 kHz，最高 3 GHz 、 6 GHz、7.125GHz（取決于型號） |
| 輸出功率 | -140 dBm 至 +18 dBm（典型值） |
| 最大調制帶寬 | 最高 160 MHz（基帶） |
| EVM 性能 | < 0.4 %（典型值，對于 256QAM 信號） |
| 相位噪聲 | < -118 dBc (1 GHz載波， 10 kHz偏移) |
| I/Q 調制器帶寬 | 高達 500 MHz |
| 基帶源 | 最多 4 個，可獨立運行 |
| 實時衰落模擬 | 可選，最多 64 條路徑 |
| 顯示與操作 | 10.1英寸電容觸摸屏 |
主要應用領域
移動通信研發與生產
5G NR 基站和終端設備的接收機測試。
物聯網模塊（NB-IoT， Cat-M）的性能驗證。
無線連接技術測試
WLAN（Wi-Fi 4/5/6/6E/7）、藍牙收發器的測試。
汽車電子中的 V2X、車載藍牙/Wi-Fi 模塊測試。
航空航天與國防
生成雷達、衛星通信中使用的復雜寬帶信號和脈沖信號。
導航系統（GPS， 北斗）的接收機測試。
通用電子研發
作為高質量的模擬/數字調制源，用于放大器、混頻器、濾波器等射頻元器件的特性測試。
音頻分析（結合可選的內置音頻源）。
教育與科研
其直觀的操作和全面的功能，非常適合用于高校和研究所的通信原理教學和前沿技術研究。
