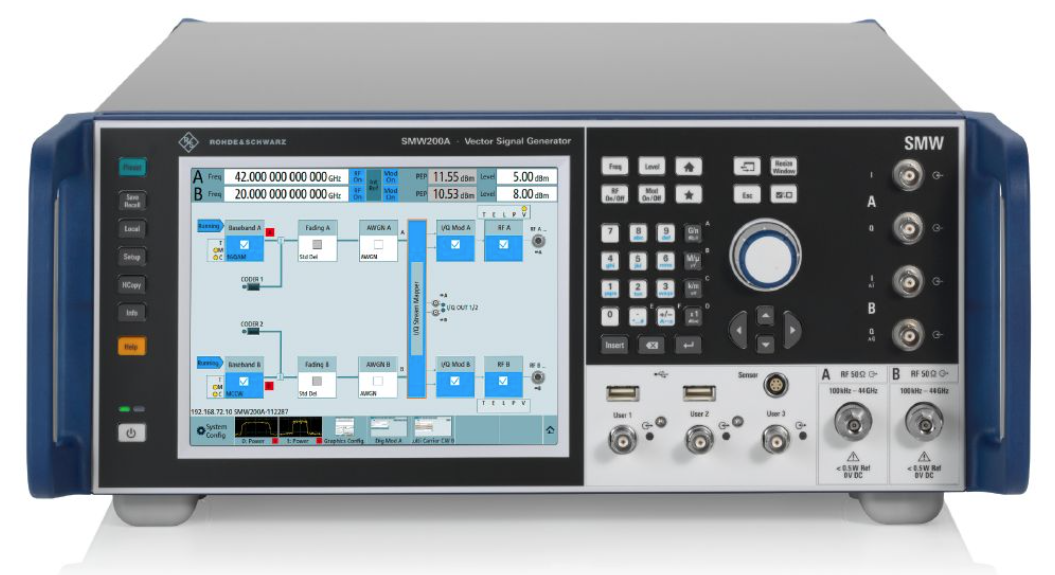

R&S?SMW200A 被業界公認為高端矢量信號發生器的標桿，它不僅僅是一臺信號源，更是一個高度集成、功能極其強大的射頻與系統級測試平臺。其設計理念是“一切在于一體”，旨在滿足未來最復雜、最苛刻的無線通信、衛星導航和航空航天與國防領域的測試需求。
以下是其詳細的介紹，從核心特點、關鍵技術指標、主要功能到典型應用：
一、核心定位與設計理念
SMW200A 的核心定位是提供 “單機箱、雙通道” 的完整解決方案。它將兩個獨立的基帶源和射頻通道集成在一個儀器中，并且內置了強大的衰落模擬器和基帶信號生成功能，從而取代了以往需要多臺儀器（信號源、衰落模擬器、IQ源等）搭建的復雜測試系統。
二、主要特點與優勢
無與倫比的集成度與靈活性
真正的雙通道設計：?jiǎn)蝹€(gè)機箱內提供兩個完全獨立的射頻通道，每個通道都擁有自己的基帶源和射頻硬件。這兩個通道可以獨立工作，也可以精確同步地協同工作，用于：
MIMO測試：輕松模擬2x2, 2x4, 甚至4x4 MIMO系統，是Wi-Fi 6/7、5G NR Massive MIMO等技術的理想測試平臺。
天線波束成形測試：模擬多路相位相干的信號，用于測試智能天線系統。
干擾與共存測試：一個通道生成主信號，另一個通道生成干擾信號。
內置基帶發生器：擁有極其強大的基帶生成能力，支持高達2 GHz的射頻調制帶寬，能夠輕松生成各種復雜的寬帶信號。
卓越的射頻性能
極寬的頻率覆蓋：頻率范圍可從100 kHz覆蓋至3 GHz, 6 GHz, 12.75 GHz, 20 GHz，甚至通過外部混頻器可擴展至40 GHz和毫米波頻段，完美支持5G、衛星通信等應用。
極高的輸出功率和動態范圍：提供高達+18 dBm的輸出功率，并具有極低的諧波和雜散，確保純凈的信號輸出。
優異的信號質量：具有極高的鄰道泄漏比和極低的誤差矢量幅度，能夠生成質量接近理想的信號，用于精確的接收機測試。
強大的衰落模擬功能
內置實時衰落模擬器：這是SMW200A的一大亮點。它內置了功能齊全的衰落模擬器，支持多達24條可獨立配置的衰落路徑（每個通道12條），可以實時模擬復雜的多徑傳播、多普勒頻移、路徑損耗等真實信道環境，無需外接昂貴的專用衰落模擬器。
面向未來的測試能力
全面的5G NR測試支持：從Sub-6 GHz到毫米波頻段，從非獨立組網到獨立組網，SMW200A提供了完整的5G端到端測試解決方案，包括下行和上行信號生成。
廣泛的無線通信標準支持：支持幾乎所有主流和新興的無線標準，包括WLAN 802.11a/b/g/n/ac/ax/be (Wi-Fi 6/7)、藍牙、GNSS (GPS, GLONASS, Galileo, BeiDou)、LTE、LTE-Advanced、NB-IoT等。
航空航天與國防應用：支持雷達、電子戰、衛星通信等應用的測試，如生成復雜的雷達脈沖序列、模擬跳頻信號等。
便捷的操作與軟件生態
直觀的用戶界面：配備大型觸摸屏，操作流暢。
豐富的軟件選件：提供針對各種標準和應用的專用軟件選件（如K144, K145 for 5G NR），通過圖形化界面快速配置復雜信號，大大簡化測試設置。
開放的腳本和API：支持SCPI命令和基于.NET的遠程控制，便于自動化測試系統集成。
三、關鍵技術指標摘要
| 特性 | 指標范圍 |
|---|---|
| 頻率范圍 | 100 kHz 至 3/6/12.75/20 GHz (可擴展至67 GHz) |
| 調制帶寬 | 最高 2 GHz (內部)，通過I/Q接口可更高 |
| 最大輸出功率 | 典型值 > +18 dBm (在1 GHz時) |
| EVM（典型值） | 極低，例如對于64QAM信號，通常 < 0.4% |
| 雙通道 | 兩個完全獨立且相位相干的射頻通道 |
| 內置衰落模擬器 | 每通道最多12條路徑，共24條路徑 |
| 支持標準 | 5G NR, LTE, WLAN 802.11ax/be, Bluetooth, GNSS等 |
四、典型應用場景
5G NR 研發與一致性測試：生成3GPP標準定義的5G下行和上行信號，用于測試基站和終端設備。
WLAN (Wi-Fi 6/7) MIMO測試：輕松創建多路空間流信號，測試高性能接入點和客戶端設備。
衛星導航(GNSS)接收機測試：模擬復雜的多星座(GPS, 北斗等)衛星信號，并加入軌跡、多徑和干擾模擬。
航空航天與國防：
雷達測試：生成復雜的雷達脈沖和脈沖序列。
電子戰：模擬敵方的通信和雷達信號，用于ECM/ECCM測試。
無線設備共存測試：模擬真實環境中存在的多種無線信號（如藍牙、Wi-Fi、LTE），測試設備在復雜電磁環境下的性能。
