PESD5V0U2BT

PESD5V0L2BT,215雙向雙路靜電防護二極管SOT23

TVS DIODE 5V 28V SOT23  SM05C

PESDxxxL2 系列，低電容雙路雙向 ESD 保護二極管，

低電容雙向雙路靜電放電 (ESD) 保護二極管，采用超小型表面安裝設備 (SMD) 塑料封裝，設計用于保護最多兩條信號線路不被 ESD 及其他瞬態損壞PESD5V0L2BT,215

類別：TVS二極管
類型：齊納
雙向通道：2
電壓 - 反向關態（典型值）：5V（最大）
電壓 - 擊穿（最小值）：7V
電壓 - 箝位（最大值）@ Ipp：28V
電流 - 峰值脈沖（10/1000μs）：13A（8/20μs）
功率 - 峰值脈沖：350 W
電源線路保護：無
應用：通用
不同頻率時的電容：75pF @ 1MHz
工作溫度：-65°C ~ 150°C（TA）
安裝類型：表面貼裝
封裝/外殼：TO-236-3，SC-59，SOT-23-3
供應商器件封裝：SOT-23（TO-236AB）

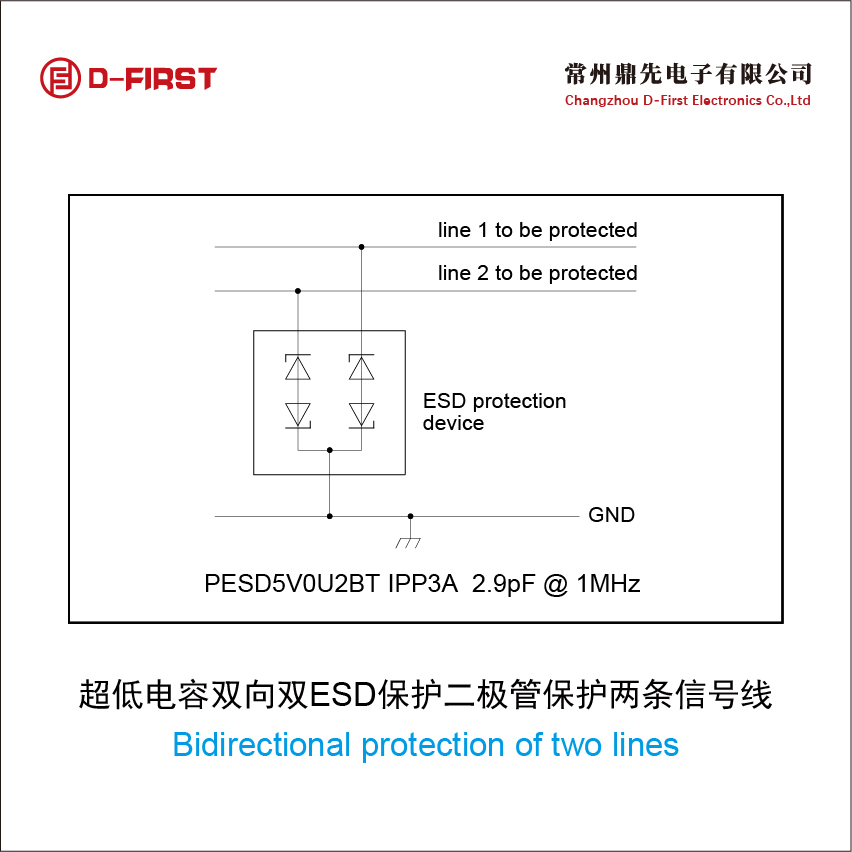

超低電容雙向雙ESD保護二極管保護兩條信號線

Bidirectional protection of two lines

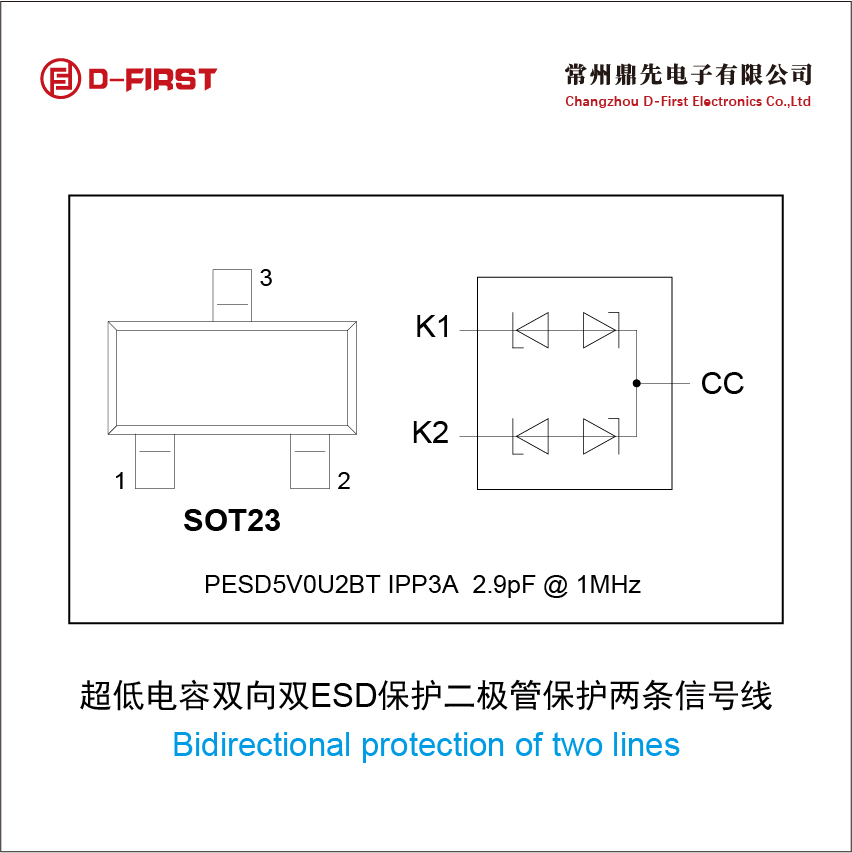

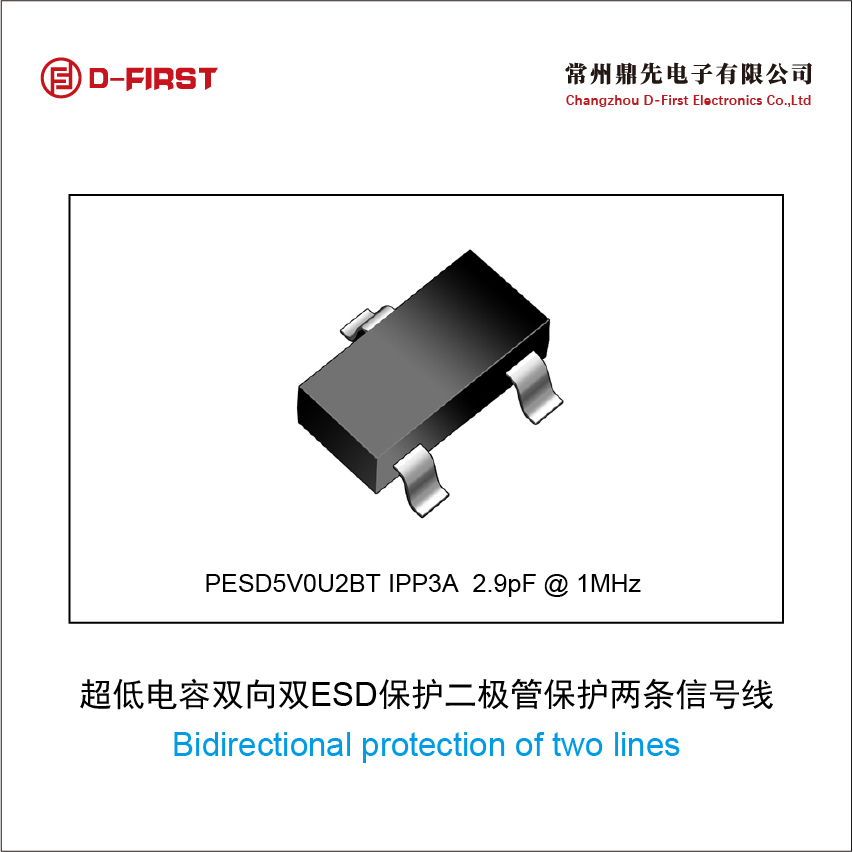

PESD5V0U2BT IPP3A  2.9pF @ 1MHz 超低電容雙向雙ESD保護二極管 這種超低電容的雙向靜電放電（ESD）保護二極管采用SOT23（TO-236AB）小型表面貼裝器件塑料封裝，專為保護兩條數據線免受靜電放電造成的損害而設計。該器件用于雙向保護兩條信號線，防止ESD脈沖造成的損壞。該器件可用于信號極性相對于接地為正或負的線路。

特點與優勢

兩條線路的雙向靜電放電保護

超低二極管電容：Cd= 2.9 pF

IEC 61000-4-2；4級（靜電放電防護）

超低漏電流：IRM=5納安

應用范圍：

最高可提供10千伏的靜電防護保護。

計算機及周邊設備

音視頻設備

手機及其配件

10/100/1000以太網

局域網設備

通信系統

便攜式電子產品

SIM卡保護

FireWire接口

高速數據線

靜電防護建議：

電路板布局與保護裝置配置電路板布局對抑制靜電放電（ESD）、電氣快速瞬態（EFT）及浪涌瞬態至關重要。

建議遵循以下規范：1.將保護裝置盡可能靠近輸入端子或連接器布置。

最小化保護裝置與被保護線路之間的路徑長度。

盡量減少并行信號路徑數量。

避免將受保護導體與未受保護導體并行布置。

嚴格控制印刷電路板（PCB）導電回路（包括電源和接地回路）的規模。

精準控制瞬態回路至地的路徑長度。

避免使用共用瞬態回路連接至公共接地點。

盡量采用接地平面布局。對于多層PCB，建議使用接地過孔。
