保護汽車 CAN 總線系統免受 ESD 過壓事件的影響
CAN總線保護器件CAN bus ESD protection diode

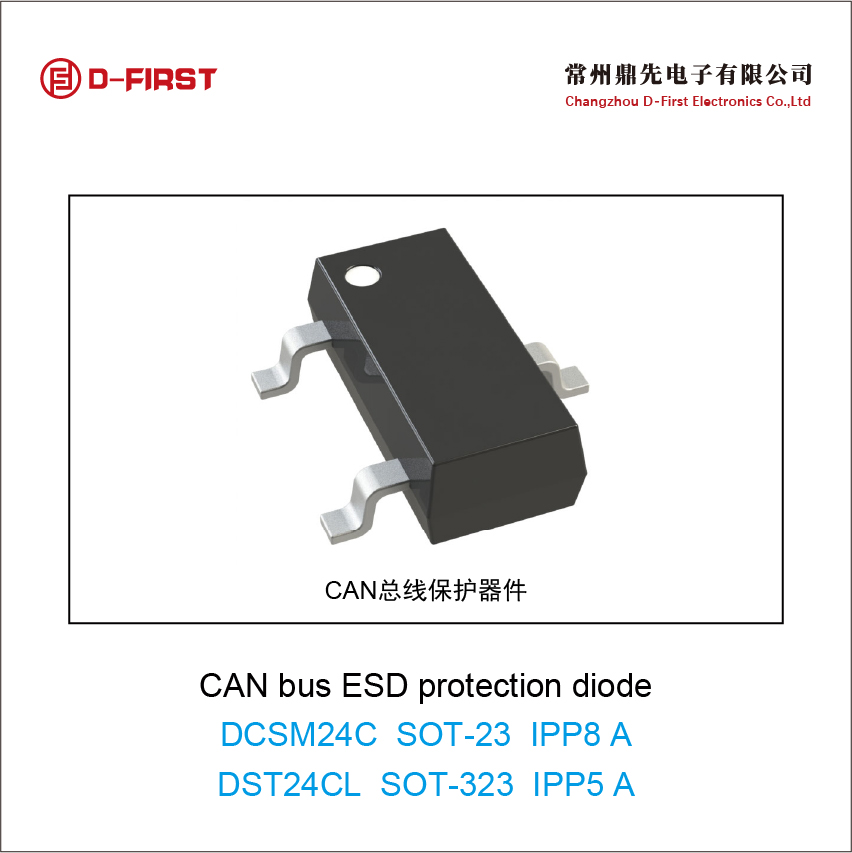

DCSM24C SOT-23 IPP8 A 20PF
DST24CL SOT-323 IPP5 A 6PF
- IEC 61000-4-2 4 級 ESD 保護：
- ±30kV、±25kV 或 ±20kV 接觸放電
- ISO 10605（330pF，330Ω）ESD 保護：±30kV、±25kV 或 ±20kV 氣隙放電
- 經測試符合 IEC 61000-4-5
- 24V 工作電壓
- 雙向 ESD 保護

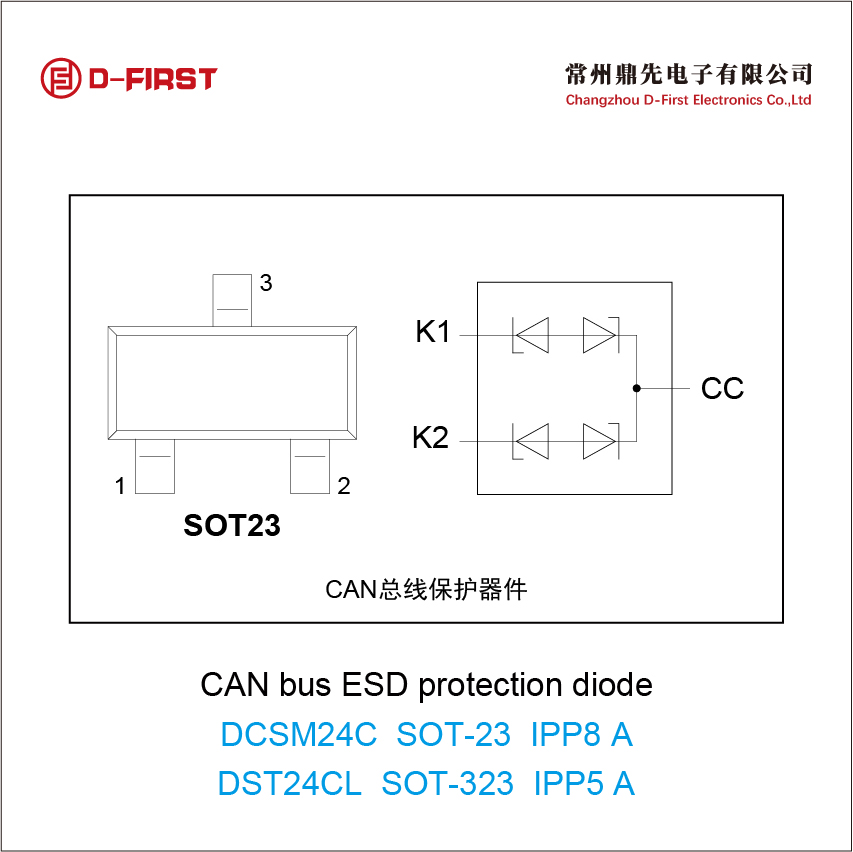

- 2 通道器件通過單個組件實現完整的 ESD 保護
- 低鉗位電壓可保護下游組件
- I/O 電容 = 3pF、2.5pF 或 1.7pF（典型值）

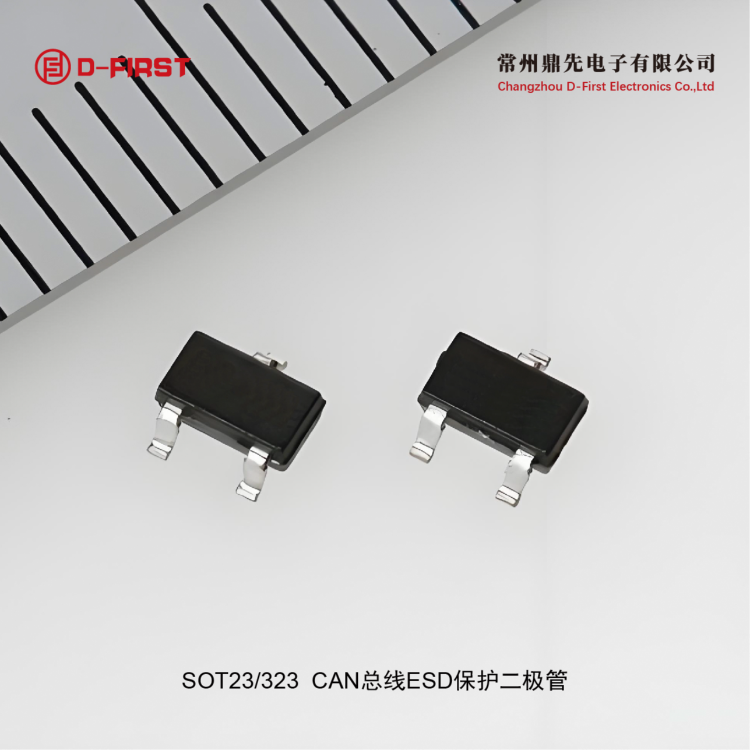

- SOT-23 (DBZ) 小型、標準、通用封裝
- SOT-323、SC-70 (DCK) 超小、標準、節省空間、通用封裝
- 引線式封裝，用于自動光學檢測 (AOI)
DST24CL是一款用于控制器局域網 (CAN) 接口保護的雙向 ESD 保護二極管。DST24CL 的額定消散接觸 ESD 沖擊能力超過了 ISO 10605 汽車標準所規定的最高水平（±30 kV 接觸放電，±30 kV 氣隙放電）。低動態電阻和低鉗位電壓支持針對瞬態事件提供系統級保護。這種保護很關鍵，因?yàn)槠?chē)系統對安全應用的穩健性和可靠性要求很高。

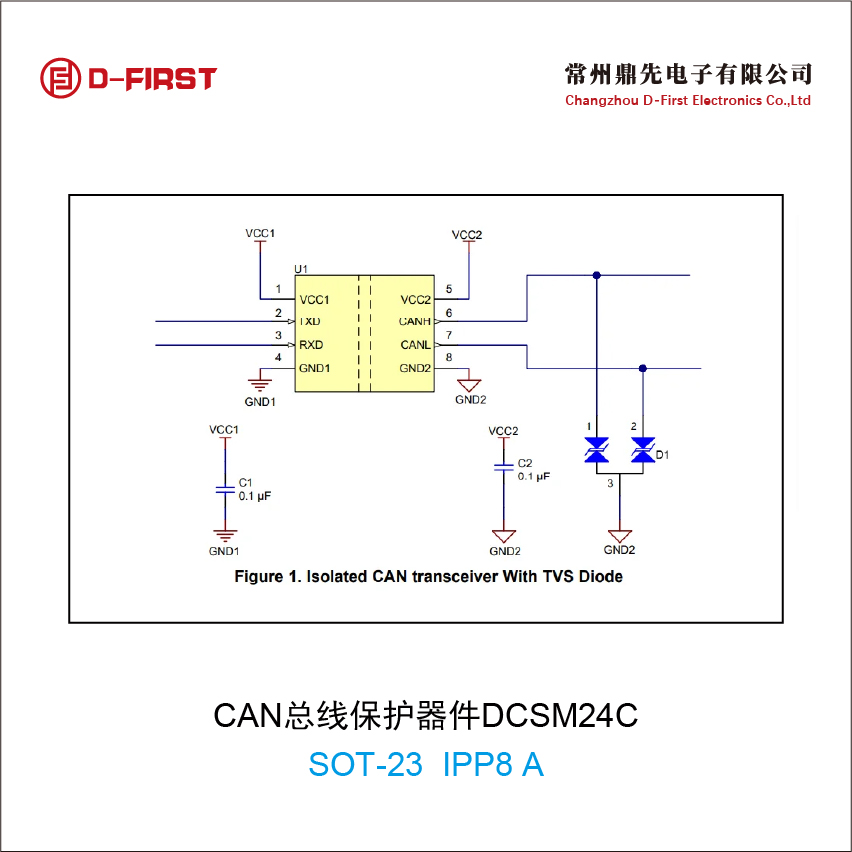

該器件具有每通道低 IO 電容和引腳排列，以便適合兩條汽車 CAN 總線（CANH 和 CANL），防止因靜電放電 (ESD) 和其他瞬變?cè)斐蓳p壞。此外， ESD2CANxx24-Q1 的 3pF（典型值）或更小線路電容適合 CAN、CANFD、CAN SiC 和支持高達 10Mbps 數據速率的 CAN-XL 應用。
DST24CL采用兩種引線式封裝，以便輕松實現直通式路由。
適用于車載網絡的汽車類雙路 3pF、±24V、±30kV ESD 保護二極管
NUP2105L SOT-23 8A IPP VC45V
DESD2CAN2SOQ IPP5A VC41V SOT-23
SM24CANA-02HTG IPP3A SOT-23
SM24CANB-02HTG，IPP10A SOT-23
PESD1CAN CAN bus ESD protection diode 200W 3A
PESD2CANFD24U-U SOT-323 ESD protection for In-vehicle networks
PESD2CANFD24U-T SOT-23 IPP1.9A
ESDCAN24-2BLY
ESDCAN24-2BLY
汽車用雙線TVS，SOT23-3L封裝，用于CAN總線（12 V系統）
- ESDCAN01-2BLY: 25 V 5.5A
- ESDCAN24-2BLY: 27 V 5.5A
- ESDCAN04-2BLY: 27.5 V 3.7A
- ESDCAN06-2BLY: 38 V 3.0A
在所有的汽車總線中，CAN總線的應用尤為廣泛。其作為汽車安全的保障之一總是受到來自多方面的干擾，比如電源、電磁干擾，靜電，雷擊等。而這些干擾所造成的破壞有些是可恢復的，有些卻是永久性的，比如雷擊。因此為CAN總線增加防雷措施是有非常有必要的。

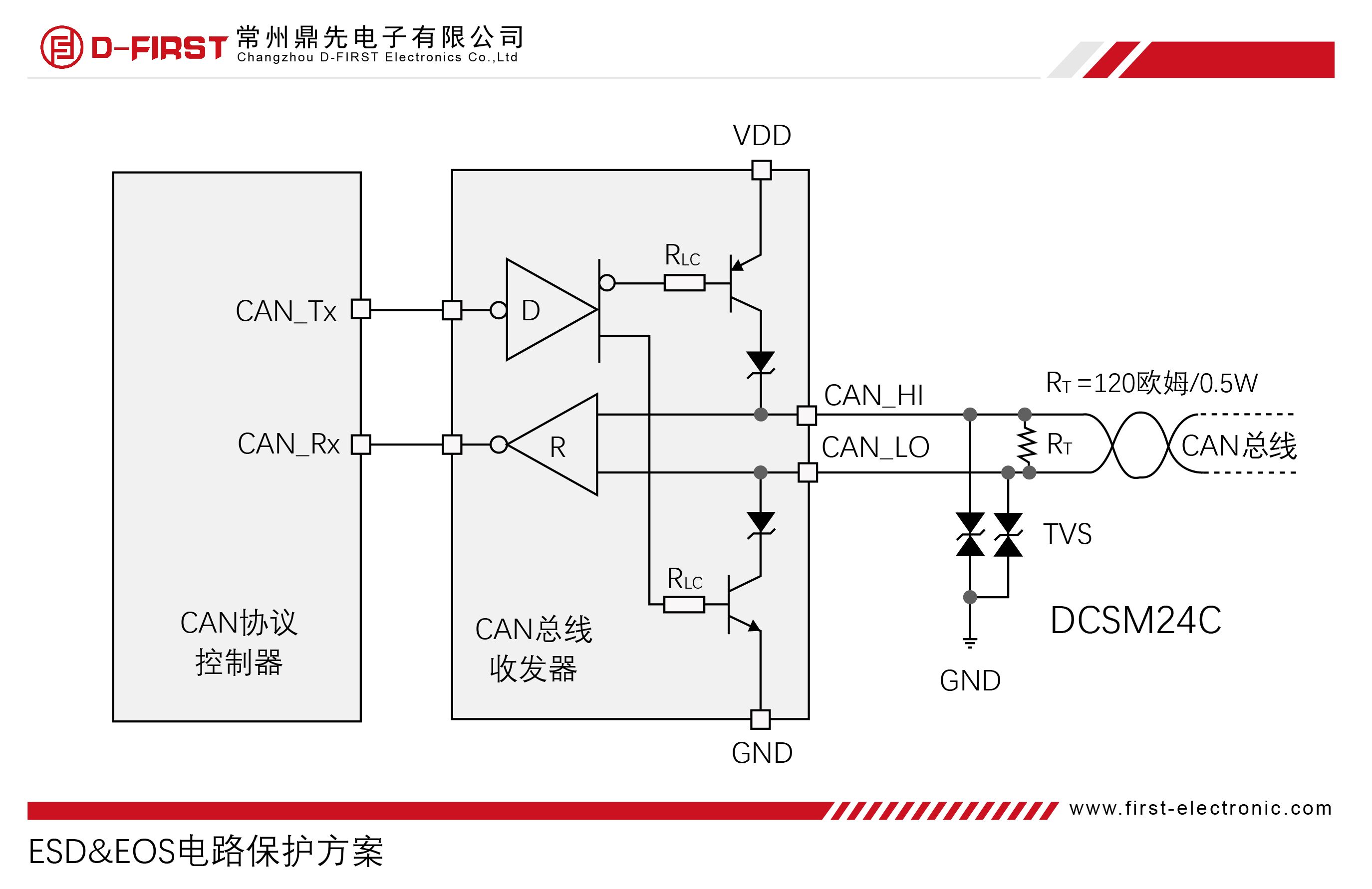

增加防雷措施的常見做法是在總線端接入TVS二極管，這樣可有效地抑制雷擊浪涌，使總線電壓鉗位在安全的電壓范圍之內。 CAN總線保護器件SM24CANA-02HTG和SM24CANB-02HTG，內含兩個雙向TVS管，在總線端只需一顆器件即可，節省BOM成本。同時其具有低至0.1uA的泄露電流，極低的鉗位電壓（SM24CANA-02HTG：36V，SM24CANB-02HTG：34V），這對于降低CAN總線的功耗有很大幫助。雷擊下，基于IEC61000-4-5標準，SM24CANA-02HTG和SM24CANB-02HTG可分別承受3A VC50V和10A的浪涌電流（tP=8/20μs）。總之，CAN總線少不了TVS，有它，總線安全才有保障。
SM24CANB-02HTG
