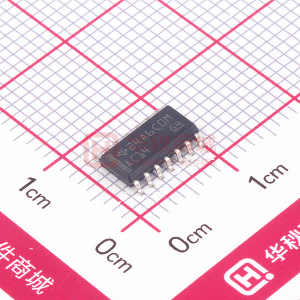

      SN74AC14 六路施密特觸發反向器

      數據：

      描述

      這些施密特觸發器件包含六個獨立的逆變器。它們執行布爾函數Y = A.由于施密特的作用，它們具有不同的正向輸入閾值電平（VT +）和負向（VT ?? < /sub>）信號。

      這些電路具有溫度補償功能，可以通過最慢的輸入斜坡觸發，并且仍能提供干凈，無抖動的輸出信號。它們還具有比傳統逆變器更大的噪聲容限。

      特性

      • 2 V至6 VVCC操作
      • 輸入接受電壓至6 V
      • 最大tpd9.5 ns，5 V

      參數 與其它產品相比 反向緩沖器/驅動器


      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package

      SN74AC14 SN54AC14 SN74AC14-Q1
      AC     AC     AC
      2     2     2
      6     6     6
      6     6     6
      3.3
      5          		 3.3
      5          		 3.3
      5
      100     100     100
      0.02     0.02     0.04
      15
      11          		 16
      12          		 16
      12
      24     24     24
      -24     -24     -24
      Yes     Yes     Yes
      Catalog     Military     Automotive
      -40 to 85     -55 to 125     -40 to 125
      14PDIP
      14SO
      14SOIC
      14SSOP
      14TSSOP          		 14CDIP
      14CFP
      20LCCC          		 14TSSOP
        無樣片

      技術文檔

      數據手冊（1）
      元器件購買 SN74AC14 相關庫存
