該ADS7066是一款小型、16位、8通道、高精度逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS7066具有集成的無蓋基準電壓源和基準電壓緩沖器，通過減少外部元件的需求來幫助減小整體解決方案尺寸。該器件系列包括 ADS7067 （800 kSPS） 和 ADS7066 （250 kSPS） 速度變體。

該ADS7066具有內置偏移校準功能，可在系統的廣泛作條件下提高精度?？?a target="_blank">編程平均濾波器可實現更高分辨率的測量。ADS7066的八個通道可以單獨配置為模擬輸入、數字輸入或數字輸出，從而簡化混合信號反饋和數字控制的電路設計。

增強型SPI使ADS7066能夠在較低的時鐘速度下實現高吞吐量，從而簡化電路板布局并降低系統成本。該ADS7066具有用于數據讀寫作和上電配置的循環冗余校驗 （CRC）。
*附件：ads7066.pdf

特性

• 小解決方案尺寸：
  • DSBGA 和 WQFN 封裝
  • 節省空間、無電容、2.5V 內部基準電壓源
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 可編程平均濾波器：
  • 用于平均的可編程樣本量
  • 使用內部轉化進行平均
  • 平均輸出的 20 位分辨率
• 帶通道定序器的低泄漏多路復用器：
  • 手動模式、動態模式和自動序列模式
• 優異的交流和直流性能：
  • 信噪比：91.9 dB，總諧波擾：–100 dB
  • 通過可編程平均濾波器提高信噪比
  • INL：±1 LSB，16 位無缺失碼
  • 內部校準可改善偏移和漂移
  • 250 kSPS 采樣率，無延遲
• 工作范圍廣：
  • ADC 輸入范圍：0 V 至 V REF 和 2 × V REF
  • 模擬電源：3 V 至 5.5 V
  • 數字電源：1.65 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• 增強型SPI數字接口：
  • 高速、60 MHz SPI

參數

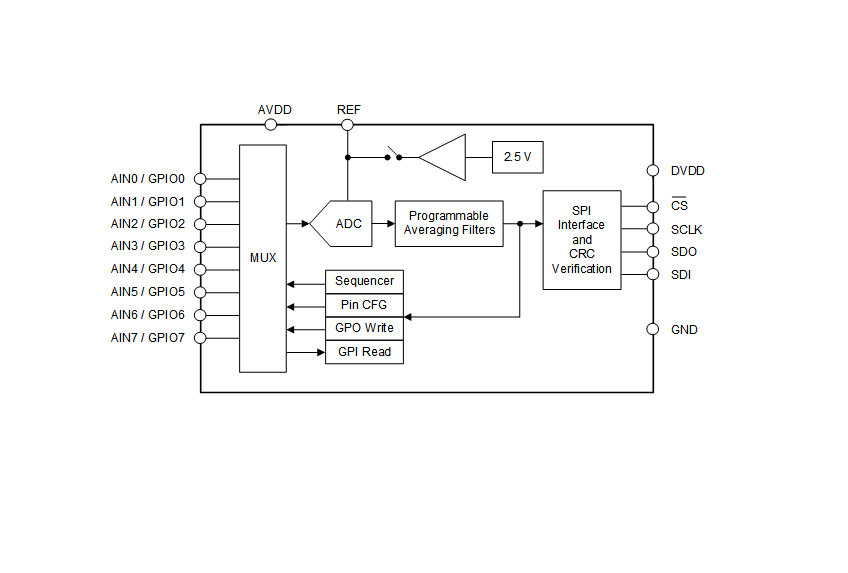

方框圖

ADS7066 是德州儀器推出的 16 位、8 通道、250 kSPS 逐次逼近型模數轉換器（SAR ADC），核心優勢為多功能引腳配置、可編程平均濾波、高集成度及優異的交直流性能，適配空間受限的混合信號采集場景。

核心參數與特性

1. 基礎性能：分辨率 16 位，無丟失碼；采樣率 250 kSPS，無延遲；INL 最大 ±4 LSB（典型 ±1 LSB），DNL 最大 ±0.75 LSB，DC 精度出色。
2. 信號性能：2 kHz 輸入時 SNR 達 91.9 dB（5 V 參考）、THD 低至 - 100 dB，SFDR 典型值 101 dB；通道間隔離串擾 - 110 dB，抗干擾能力強。
3. 輸入與參考：支持 0 V 至 VREF 或 2×VREF 單極性輸入，內置 2.5 V 無電容參考源（溫度漂移典型 6 ppm/°C），也可外接 2.4 V-AVDD 參考電壓。
4. 供電與環境：模擬供電 3 V-5.5 V，數字供電 1.65 V-5.5 V；工作溫度范圍 - 40°C 至 + 125°C，提供 16 引腳 DSBGA（1.636mm×1.636mm）和 WQFN（3mm×3mm）兩種小尺寸封裝。

核心功能模塊

• 多功能引腳：8 個通道可獨立配置為模擬輸入、數字輸入或數字輸出（GPIO），GPIO 支持推挽 / 開漏驅動模式，簡化混合信號系統設計。
• 信號處理：內置可編程平均濾波器，支持 2-128 倍過采樣（OSR），輸出分辨率最高 20 位，提升低速場景下的噪聲性能。
• 數字接口：增強型 SPI 接口，支持 60 MHz 最高時鐘頻率，兼容 4 種 SPI 協議（SPI-00/01/10/11），支持菊花鏈模式和循環冗余校驗（CRC），提升數據傳輸可靠性。
• 工作模式：支持手動、即時（On-the-fly）、自動序列和自主四種轉換模式，通道序列器可靈活配置掃描通道，降低主機開銷。
• 校準與診斷：內置偏移校準功能，支持位游走測試和固定電壓測試兩種診斷模式，便于系統自檢。

應用場景

適用于光模塊、光線路卡、多參數患者監護儀等設備，尤其適配需要多通道數據采集、混合信號控制且對 PCB 空間要求苛刻的工業及醫療電子場景。

設計要點

1. 輸入驅動：建議搭配低噪聲、高帶寬運算放大器（如 OPA325），配置 RC 電荷回饋濾波器（CFLT≥600 pF，RFLT 推薦 133.5 Ω 左右），平衡采樣電荷注入與放大器穩定性。
2. 供電設計：模擬電源（AVDD）與數字電源（DVDD）獨立供電，就近放置 1 μF 陶瓷去耦電容，減少噪聲耦合；電源抑制比（PSRR）在低頻段表現優異。
3. 布局規范：模擬信號與數字線路分開布線，參考引腳（REF）的去耦電容靠近器件放置，避免過孔；熱焊盤需連接至 PCB 地平面，優化散熱。
4. 配置要點：上電默認所有通道為模擬輸入，可通過寄存器配置 GPIO 功能；啟用平均濾波時，需根據采樣數調整轉換時間，確保數據完整性；CRC 功能可通過寄存器開啟，提升接口抗干擾能力。
