LM339 四路差動比較器

數據： LMx39x, LM2901xx Quad Differential Comparators 數據表

描述

LMx39x和LM2901xx器件由四個獨立的電壓比較器組成，設計用于在寬電壓范圍內通過單個電源供電。只要兩個電源之間的差值為2 V至36 V，并且V _CC比輸入共模電壓高至少1.5 V，也可以使用雙電源供電。電流消耗與電源電壓無關。輸出可以連接到其他集電極開路輸出，以實現線與關系。

LM139和LM139A器件的特點是可在-55°C至125°C的整個軍用溫度范圍內工作。 LM239和LM239A器件的工作溫度范圍為-25°C至125°C。 LM339和LM339A器件的工作溫度范圍為0°C至70°C。 LM2901，LM2901AV和LM2901V器件的工作溫度范圍為-40°C至125°C。

特性

寬電源范圍
- 單電源：2 V至36 V
  （非V測試為30 V）器件和
  32 V用于V-Suffix器件）
- 雙電源：±1 V至±18 V
  （非V器件測試至±15 V，±16）用于V-Suffix器件的V）
低電源電流漏極獨立于電源電壓：0.8 mA（典型值）
低輸入偏置電流：25 nA（典型值）
低輸入失調電流：3 nA（典型值）（LM139）
低輸入失調電壓：2 mV（典型值）
共模輸入電壓范圍
包括接地
差分輸入電壓范圍等于最大額定電源電壓：±36 V
低輸出飽和電壓
輸出與TTL，MOS和CMOS兼容
在符合MIL-PRF-38535的產品上，
所有參數均經過測試，除非另有說明。在所有其他產品上，生產處理不一定包括所有參數的測試。

參數 與其它產品相比?比較器

?
Number of Channels (#)
Output Type
Vs (Min) (V)
Vs (Max) (V)
Propagation Delay Time (uS)
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Input Bias Current (+/-) (Max) (nA)
Rail-to-Rail
Rating
Operating Temperature Range (C)
Features
VICR (Max) (V)
VICR (Min) (V)
Package Group
?

LM339	LM139	LM139A	LM239	LM239A	LM2901	LM2901-Q1	LM2901AV	LM2901V	LM3302	LM339A	LM393	LM393A
4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	2 ? ?	2 ? ?
Open Collector ? ?	Open Collector Open Drain ? ?	Open Collector Open Drain ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?	Open Collector ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	4 ? ?
30 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?	30 ? ?	30 ? ?	32 ? ?	32 ? ?	28 ? ?	30 ? ?	36 ? ?	30 ? ?
0.3 ? ?	1.3 ? ?	1.3 ? ?	0.7 ? ?	1.3 ? ?	1.3 ? ?	1.3 ? ?	1.3 ? ?	1.3 ? ?	1.3 ? ?	0.3 ? ?	0.3 ? ?	0.3 ? ?
5 ? ?	5 ? ?	2 ? ?	2 ? ?	3 ? ?	7 ? ?	7 ? ?	2 ? ?	7 ? ?	20 ? ?	2 ? ?	5 ? ?	2 ? ?
0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?
50 ? ?	25 ? ?	25 ? ?	250 ? ?	50 ? ?	250 ? ?	250 ? ?	250 ? ?	250 ? ?	500 ? ?	50 ? ?	50 ? ?	50 ? ?
Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?	Out ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	-55 to 125 ? ?	-55 to 125 ? ?	-25 to 85 ? ?	-25 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
28.5 ? ?	34.5 ? ?	34.5 ? ?	28.5 ? ?	34.5 ? ?	28.5 ? ?	28.5 ? ?	30.5 ? ?	30.5 ? ?	26.5 ? ?	28.5 ? ?	34.5 ? ?	34.5 ? ?
0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?
PDIP SO SOIC SSOP TSSOP ? ?	SOIC ? ?	SOIC ? ?	PDIP SOIC TSSOP ? ?	SOIC ? ?	PDIP SO SOIC TSSOP ? ?	SOIC TSSOP ? ?	SOIC TSSOP ? ?	SOIC TSSOP ? ?	PDIP SOIC ? ?	PDIP SO SOIC SSOP TSSOP ? ?	PDIP SO SOIC TSSOP VSSOP ? ?	PDIP SO SOIC TSSOP VSSOP ? ?

方框圖 (1)

技術文檔

數據手冊（1）

LMx39x, LM2901xx Quad Differential Comparators 數據表

元器件購買 LM339 相關庫存

比較器

型號：LM339 封裝：SOP-14

品牌：JSMSEMI 描述：比較器 2V~36V SOP-14

金額：￥0.27840
去購買
比較器

型號：LM339AN 封裝：PDIP14

品牌：TI 描述：LM339A 商業級精密四路差分比較器

金額：￥1.81759
去購買
比較器

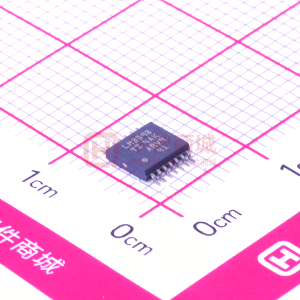

型號：LM339BIPWR 封裝：TSSOP-14
