ADS131B26-Q1 是一款完全集成的高壓電池組監視器，適用于汽車電動汽車 （EV） 電池管理系統 （BMS）。
*附件：ads131b26-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供文檔，以幫助 ISO 26262 功能安全系統設計，最高可達 ASIL D
  • 系統能力高達 ASIL D
  • 硬件能力高達 ASIL D
• 兩個同步采樣的 24 位 ADC（ADC1A、ADC1B）用于電流分流測量：
  • 可編程滿量程范圍：
    • ±39mV 至 ±312.5mV
    • 支持廣泛的分流電阻值和電流測量范圍
  • 通過以下方式實現高精度電流分流測量：
    • 失調誤差：±1.5μV （最大值）
    • 增益漂移：20ppm/°C（最大值）
  • 可編程數據速率：500SPS至64kSPS
  • 每個 ADC 的數字過流比較器具有可編程閾值，用于快速過流檢測
• 兩個同步采樣的 24 位 ADC（ADC3A、ADC3B）用于電壓測量：
  • 可編程數據速率：500SPS至64kSPS
  • 可編程滿量程范圍：±312.5mV 至 ±1.25V
• 兩個用于電壓和溫度測量的多路復用 16 位 ADC（ADC2A、ADC2B）：
  • 每個ADC8個模擬輸入
  • 可編程滿量程范圍：±312.5mV 至 ±1.25V
  • 通道音序器
• 用于緩解和檢測隨機硬件故障的監控和診斷功能
• 電源電壓范圍：2.9V至16V
• SPI 兼容接口
• 9 個具有 PWM 功能的 GPIO

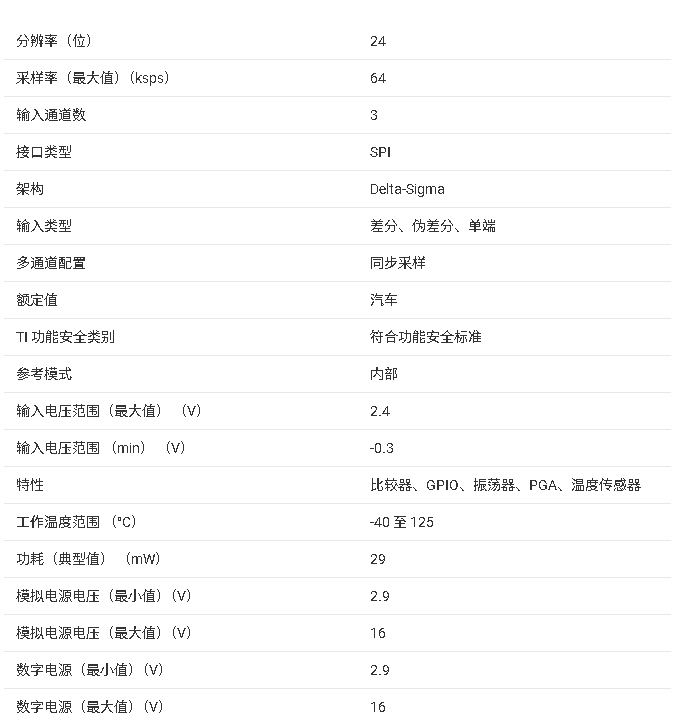

參數

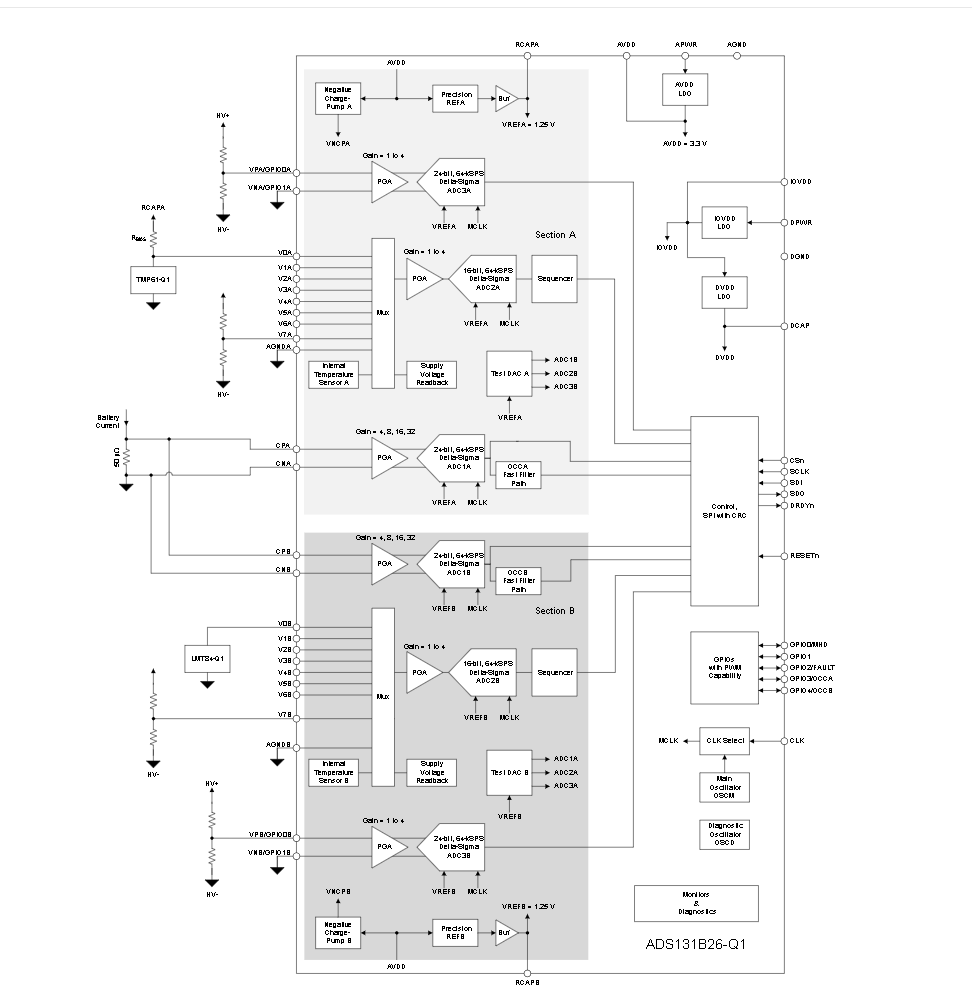

方框圖

ADS131B26-Q1 是德州儀器（Texas Instruments）推出的 汽車級高壓電池組監測器 ，專為電動汽車（EV）電池管理系統（BMS）設計，集成 6 路 ADC 通道，可實現電池電流、電壓與溫度的高精度同步監測。其核心優勢在于符合功能安全標準、具備高測量精度與冗余設計，能滿足汽車行業對可靠性、安全性的嚴苛要求，適用于高壓電池組的狀態監測與保護場景。以下從核心特性、性能參數、功能模塊、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• ADC 通道配置 ：共 6 路 ADC，分為三類功能通道，滿足 BMS 多維度監測需求：
  • 電流監測 ADC（ADC1A/ADC1B） ：24 位分辨率，同步采樣，可編程增益（4/8/16/32 倍），滿量程范圍 ±39mV 至 ±312.5mV，適配外部分流電阻實現高精度電流測量；每通道集成獨立數字過流比較器，支持快速過流檢測。
  • 電壓監測 ADC（ADC3A/ADC3B） ：24 位分辨率，同步采樣，可編程增益（1/2/4 倍），滿量程范圍 ±312.5mV 至 ±1.25V，配合外部高壓分壓網絡實現電池組電壓同步采集。
  • 溫度與輔助電壓 ADC（ADC2A/ADC2B） ：16 位分辨率，多路復用（每通道 8 路模擬輸入），可編程增益（1/2/4 倍），滿量程范圍 ±312.5mV 至 ±1.25V，可測量分流電阻溫度（通過熱敏電阻）及系統輔助電壓。
• 功能安全合規 ：符合 AEC-Q100 車規認證（溫度等級 1：-40°C 至 125°C），支持 ISO 26262 功能安全系統設計，系統性能力與硬件能力均達 ASIL D 級別，集成豐富監測與診斷功能以檢測隨機硬件故障。
• 供電與接口 ：供電電壓范圍 2.9V 至 16V，適配非穩壓 DC/DC 轉換器；支持 SPI 兼容接口，9 路帶 PWM 功能的 GPIO，可實現外部報警、繼電器控制等擴展功能；集成隔離 DC/DC 轉換器，保障高低側信號隔離與供電穩定。
• 冗余與可靠性設計 ：關鍵通道（電流、電壓）采用雙 ADC 同步采樣冗余架構；內置高精度電壓基準（REFA/REFB，1.25V，溫度漂移低至 3ppm/°C）、負電荷泵（NCPA/NCPB），支持信號低于地電位測量；ESD 防護達人體放電模型（HBM）±1000V、帶電器件模型（CDM）±500V。
• 封裝與環境適應性 ：采用 48 引腳 HTQFP（PHP 封裝），尺寸 9mm×9mm，底部熱焊盤優化散熱；工作溫度范圍 - 40°C 至 105°C，結溫最高 150°C，滿足汽車惡劣工況需求。

2. 同系列型號差異

ADS131B26-Q1 屬于 ADS131B2x-Q1 系列，系列內型號差異主要體現在 ADC 通道數量，具體如下表：

二、關鍵性能指標

1. 核心電氣性能（典型值，TA=25°C，APWR=5V，DPWR=5V，IOVDD=3.3V，fCLK=8.192MHz）

三、核心功能模塊

1. 模擬前端與 ADC 采樣機制

（1）電流監測 ADC（ADC1A/ADC1B）

• 輸入多路復用與 PGA ：支持差分信號（CPy/CNy）、反向差分信號、內部短路至 AGNDy（自校準）、另一通道測試 DAC 信號輸入；PGA 增益 4/8/16/32 倍可調，通過負電荷泵（NCPy）支持輸入信號低于地電位測量，適配低壓側分流電阻的雙向電流監測。
• 數字濾波與采樣模式 ：采用二階 ΔΣ 調制器與 sinc3 數字濾波器，過采樣率（OSR）64-8192 可編程，數據率 500SPS-64kSPS；支持連續采樣與單次采樣模式，全局?jǐn)夭Ｊ剑℅C13y_EN=1b）可大幅降低偏移誤差與漂移，噪聲改善√2 倍。
• 過流檢測 ：每通道集成數字過流比較器，通過 OCCy_HIGH_TH/LOW_TH 寄存器設置閾值，OCCy_NUM 配置連續超閾值次數（0-31 次），觸發后通過 OCCA/OCCB 引腳或 STATUS 寄存器快速輸出故障信號，響應時間最快 < 15.6μs（大過沖場景）。

（2）電壓監測 ADC（ADC3A/ADC3B）

• 架構與校準 ：復用 ADC1y 的 ΔΣ 調制器與數字濾波架構，PGA 增益 1/2/4 倍可調，支持偽差分測量（V7y 接 VCMA/VCB 共模電壓）；支持偏移與增益校準，校準系數存儲于外部非易失性存儲器，上電后加載以保障精度。
• 同步采樣 ：與 ADC1y（電流）同步采樣，確保電壓與電流信號相位一致，提升電池充放電功率計算精度，適配電池狀態 - of-charge（SoC）與狀態 - of-health（SoH）計算需求。

（3）溫度與輔助電壓 ADC（ADC2A/ADC2B）

• 多路復用與序列器 ：每通道 8 路模擬輸入（V0y-V7y），支持單端（AGNDy 為負端）、偽差分（V7y 為負端）測量；集成通道序列器，可配置 16 個序列步驟（SEQ2y_STEPn），自動循環采集指定通道，減少 SPI 通信開銷。
• 溫度測量 ：支持內部溫度傳感器（TSA/TSB，輸出電壓 118.4mV@25°C，溫度系數 410μV/°C）與外部熱敏電阻輸入，通過 ADC2y 采集后換算溫度，公式為：Die****temperatu re ( ° C ) = 25 +(VTS?**?118.4mV**)/410μ V /° C 。

2. 功能安全與診斷

（1）監測與故障檢測

• 電源監測 ：監測 AVDD/IOVDD/DVDD 的過壓（OV）、欠壓（UV）、振蕩（OSC）與過溫（OTW），AGND/DGND 引腳斷開檢測；AVDD/IOVDD LDO 集成電流限制，故障時通過 FAULT 引腳或 STATUS 寄存器輸出告警。
• 時鐘監測 ：主時鐘（MCLK，內部 8.192MHz 振蕩器或外部時鐘）與診斷振蕩器（OSCD）頻率監測，時鐘看門狗（MCLK_WD/OSCD_WD）檢測時鐘丟失，頻率偏差超 10% 時觸發故障。
• 數字監測 ：寄存器映射（分 3 個區段）與存儲器映射 CRC 校驗，檢測配置數據與內部存儲數據錯誤；GPIO 讀寫回測（GPIOA/B_DIAG_EN），驗證 GPIO 輸出與輸入路徑完整性。

（2）冗余與校準

• 雙區架構 ：器件分為 A/B 兩區，每區獨立 ADC、基準、溫度傳感器與電源，關鍵信號跨區交叉檢測（如 Test DAC A 輸出至 ADCxB 測量），提升冗余度。
• 校準機制 ：支持 Foreground 校準，通過短接 ADC 輸入或注入精密測試信號，自動計算偏移與增益校準系數；校準結果隨溫度動態調整，保障寬溫范圍內精度穩定。

3. 數字接口與控制

（1）SPI 通信

• 接口配置 ：4 線 SPI（CSn、SCLK、SDI、SDO），支持 24/32 位數據寬度，輸入（RX_CRC）與輸出（強制使能）CRC 校驗，檢測通信錯誤；SPI 超時功能（TIMEOUT_EN=1b）防止 CSn 永久拉低導致通信掛死，超時周期 16385 個 OSCD 周期。
• 數據傳輸 ：ADC1y/ADC3y 的 24 位轉換數據通過 SPI 幀自動輸出，ADC2y 的 16 位數據存儲于 SEQ2y_STEPn_DATA 寄存器，通過 RREG 命令讀??；STATUS 字（含故障標志、命令響應、計數器）作為每幀首字輸出，實時反饋器件狀態。

（2）GPIO 與 PWM 功能

• 通用 GPIO ：9 路 GPIO（GPIO0-GPIO4、GPIO0A/GPIO1A、GPIO0B/GPIO1B），GPIO0-GPIO4 邏輯電平基于 IOVDD，GPIOxy 基于 AVDD；支持推挽輸出（最大 8mA 負載），可配置為 FAULT（故障輸出）、MHD（丟失主機檢測）、OCCA/OCCB（過流輸出）。
• PWM 功能 ：GPIO0-GPIO4 支持 PWM 輸入解碼與輸出生成，PWM 周期與占空比通過 GPIOx_LL/LH_PWM_CFG 寄存器配置，時間基準（16/64/256/1024×tMCLK）可調，適配外部設備控制（如風扇、繼電器）。

四、應用設計要點

1. 電源與布局設計

• 供電配置 ：
  • 模擬供電（APWR/AVDD）：APWR 外接 1μF 去耦電容（靠近引腳，X7R 材質），AVDD 外接 0.5-2μF 電容；RCAPA/RCAPB（基準輸出）外接 1μF 電容至 AGNDA/AGNDB，保障基準穩定。
  • 數字供電（DPWR/IOVDD）：DPWR 外接 1μF 去耦電容，IOVDD 外接 0.5-2μF 電容；DCAP（DVDD LDO 輸出）外接 220nF 電容至 DGND，降低數字噪聲。
• 隔離與接地 ：
  • 嚴格區分模擬地（AGND/AGNDA/AGNDB）與數字地（DGND），單點連接（建議 PCB 地層單點互聯），避免地環流；高壓分壓網絡與低壓控制電路（SPI）間距≥8mm，滿足爬電距離要求。
  • 分流電阻至 ADC1y 輸入（CPy/CNy）采用對稱布線，長度差≤0.5mm，降低寄生電感導致的相位差；模擬信號跡線短而粗（寬度≥0.2mm），數字跡線遠離 ADC 輸入，減少串?dāng)_。

2. 模擬輸入設計

• 電流采樣 ：
  • 分流電阻選擇：根據最大電流（如 100A）與 ADC1y 滿量程（增益 = 32 時 ±39mV）計算，推薦 200μΩ/2W 型號（電壓降 ±20mV），溫度系數 < 25ppm/°C，避免溫度漂移影響精度。
  • 抗混疊濾波：分流電阻與 ADC1y 輸入間串聯 RC 濾波器（推薦 50Ω+4.7nF，截止頻率 < 數據率 1/2），差分信號采用雙絞線傳輸，減少噪聲耦合。
• 電壓采樣 ：
  • 分壓網絡：高壓電池組電壓（如 400V）通過 2 個 1MΩ/200V 高精度電阻（±0.1%，溫度系數 < 10ppm/°C）分壓，輸出電壓匹配 ADC3y 滿量程（如增益 = 4 時 ±312.5mV）；分壓節點串聯 1kΩ+10nF RC 濾波，抑制高頻噪聲。
  • 共模電壓配置：ADC3y 采用偽差分模式，V7y 接 VCMA/VCB（0.78V），提升共模抑制比，適配高壓單端信號轉換。
• 溫度采樣 ：
  • 外部熱敏電阻：串聯 1kΩ 限流電阻，熱敏電阻兩端電壓通過 ADC2y 單端測量，利用分壓比計算電阻值，再通過熱敏電阻特性曲線（如 NTC 的 β 值）換算溫度。
  • 內部傳感器：ADC2y 序列步驟配置為 TSA/TSB 輸入，增益 = 2，提升測量分辨率，適配器件自身溫度監測與過熱保護。
