DRV10987器件是一款三相無傳感器 180° 正弦電機驅動器，集成功率 MOSFET，可提供高達 2 A 的連續驅動電流。該器件專為成本敏感、低噪聲、低外部元件數量的風扇和泵應用而設計。

DRV10987器件以低至 6.2 V 的電源電壓向電機提供電流。如果電源電壓高于 28 V，設備將停止驅動電機并保護DRV10987電路。
*附件：drv10987.pdf

TI 提供了DRV10987調諧指南，用于快速設置和調諧器件以獲得最佳性能。

DRV10987 器件使用專有的無傳感器控制方案來提供連續的正弦驅動，從而顯著降低通常由于換向而產生的純音聲學效果。該設備的接口設計簡單靈活。電機可直接通過PWM、模擬或I控制^2^C 輸入。電機速度反饋可通過 FG 引腳和 I 獲得^2^C 接口同時。

DRV10987 器件具有集成降壓穩壓器，可將電源電壓有效降壓至 5 V，為內部和外部電路供電。3.3V LDO也可用于為外部電路供電。待機模式 （8.5 mA） 版本 （DRV10987S） 使穩壓器保持運行狀態，睡眠模式 （48 μA） 版本 （DRV10987D） 關閉穩壓器。在本數據手冊中，DRV10987部件號用于兩種器件，即 DRV10987D（睡眠版本）和 DRV10987S（待機版本），但睡眠與待機功能的具體討論除外。

安我^2^C 接口允許用戶在寄存器中重新編程特定電機參數，并對 EEPROM 進行編程，以幫助優化給定應用的性能。DRV10987器件采用熱效率高的 HTSSOP 24 引腳封裝，帶有裸露導熱墊。工作環境溫度的規定范圍為 –40°C 至 125°C。

特性

• 工作電壓范圍：
  • 電機作，6.2 V 至 28 V
• 總驅動器 H + L rDS（開）
  • T 時為 250 mΩ 一個 = 25°C
• 驅動電流：2A 連續繞組電流（3A 峰值）
• 無傳感器正弦 180° 換向方案
• 用于EMI管理的可配置輸出PWM壓擺率和頻率
• 初始位置檢測算法，避免啟動過程中的反旋
• 無需外部檢測電阻
• 靈活的用戶界面選項：
  • 我^2^C 接口：用于命令和反饋的訪問寄存器
  • 專用 SPEED 引腳：接受模擬或 PWM 輸入
  • 專用 FG 引腳：提供 TACH 反饋
  • 旋轉輪廓可通過EEPROM定制
  • 帶 DIR 引腳的正反向控制
• 集成降壓轉換器，5V，100mA
• 集成LDO，3.3V，20mA
• 待機電流，8.5mA
• 電源電流為 8.5 mA，備用版本 （DRV10987S）
• 電源電流為 48 μA，睡眠版本 （DRV10987D）
• 保護功能
  • 過流保護（相對相、相對GND和相對V）CC短路）
  • 鎖定檢測以檢測轉子鎖定狀態
  • 抗電壓浪涌 （AVS） 保護
  • 伏下鎖定 （UVLO）
  • 過壓保護
  • 熱警告和關機
• 熱增強封裝

參數

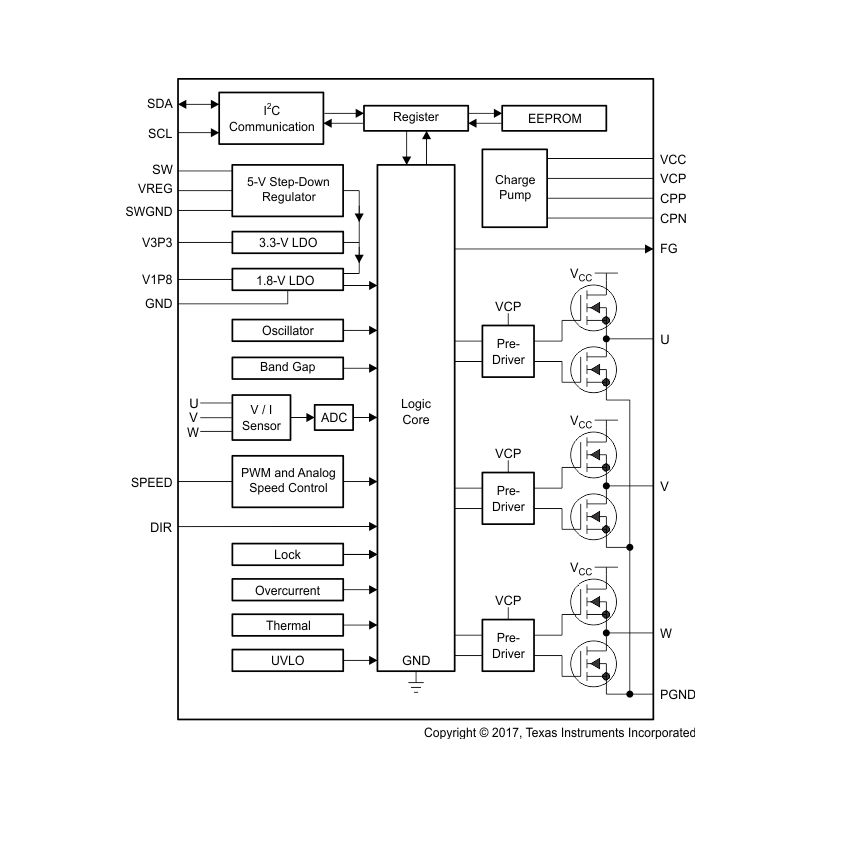

方框圖

?1. 核心特性?

• ?電源與驅動?
  • ?工作電壓?：6.2V至28V（電機運行），4.5V至28V（寄存器保持）
  • ?驅動電流?：2A連續繞組電流（3A峰值）
  • ?180°正弦換向?：集成MOSFET，總H+L導通電阻250mΩ（25°C時）
  • ?無外部電流檢測電阻?：集成電流檢測功能
• ?控制接口?
  • ?靈活配置?：支持PWM/模擬輸入、I2C接口、FG轉速反饋
  • ?可編程參數?：通過EEPROM配置加速曲線、超前角等
• ?保護功能?
  • 過流、短路、堵轉檢測、欠壓/過壓保護
  • 熱警告（125°C）及關斷（150°C）

?2. 關鍵參數?

?3. 典型應用?

• ?家電?：吊扇、空氣凈化器、烘干機循環風扇
• ?工業?：水泵、三相BLDC/PMSM電機驅動
• ?低噪聲場景?：優化純音噪聲，適用于靜音需求場景

?4. 功能模式?

• ?啟動流程?：
  1. 初始位置檢測（IPD）或?qū)R啟動
  2. 開環加速（可配置電流和加速度）
  3. 閉環運行（基于BEMF的傳感器控制）
• ?低功耗模式?：
  • 睡眠模式（DRV10987D）：關閉降壓調節器
  • 待機模式（DRV10987S）：維持調節器運行

?5. 設計要點?

• ?外圍電路?：
  • VCC需10μF陶瓷電容，VCP需0.1μF電容
  • 降壓調節器支持電感（Buck模式）或電阻（線性模式）配置
• ?布局建議?：
  • 功率走線加粗，散熱焊盤連接至PCB地平面
  • 最小化柵極驅動回路寄生電感

?文檔版本?：SLVSE89C（2020年6月修訂）
?關鍵更新?：

• 新增睡眠/待機版本選項（DRV10987D/S）
• 優化BEMF檢測算法和鎖保護機制
• 增強熱關斷可靠性（閾值165°C，遲滯20°C）

?注?：完整配置需參考TI提供的DRV10987調諧指南。
