目前發光二極管驅動芯片按類型可分為：恒壓式驅動芯片、恒流式驅動芯片以及脈沖式驅動芯片。
目前發光二極管驅動芯片按類型可分為：恒壓式驅動芯片、恒流式驅動芯片以及脈沖式驅動芯片。其中恒壓式驅動芯片一般就是我們常見的DC/DC升壓芯片居多。這種方案的優點是芯片成本便宜沒有復雜的外圍電路。但只能恒定電壓驅動LED就會造成驅動輸出時電路電流的不可控。無法保證LED亮度的一致性。
恒流式驅動芯片則解決了之前恒壓式驅動的電流不可控問題。目前比較好的恒流芯片可以做到1%左右的恒流精度，而且有簡易的外圍控制接口可靈活設置所需輸出的電流大小所以倍受歡迎。但是這類芯片價格比恒壓芯片價格高許多且外圍電路復雜。同時因為恒定輸出電流所以整個芯片的在電池作為供電的時候放電會比較快。
目前脈沖式驅動芯片是以高頻率的脈沖發生器輸出接口向LED燈供電。因為是脈沖信號頻率很高所以人眼根本無法感覺出LED的頻閃，所以這個方式即符合了視覺需要又在一方面有效節約了電能輸出。而且這類型芯片的工作頻率一般可由外部接口控制。但是目前該類型芯片震蕩頻率一般在100KHz~500KHz范圍。所以目前的驅動能力僅僅適合小功率應用。但是相信在不久的將來會提升到大功率LED驅動的場合。
目前發光二極管驅動芯片按類型可分為：恒壓式驅動芯片、恒流式驅動芯片以及脈沖式驅動芯片。其中恒壓式驅動芯片一般就是我們常見的DC/DC升壓芯片居多。這種方案的優點是芯片成本便宜沒有復雜的外圍電路。但只能恒定電壓驅動LED就會造成驅動輸出時電路電流的不可控。無法保證LED亮度的一致性。
恒流式驅動芯片則解決了之前恒壓式驅動的電流不可控問題。目前比較好的恒流芯片可以做到1%左右的恒流精度，而且有簡易的外圍控制接口可靈活設置所需輸出的電流大小所以倍受歡迎。但是這類芯片價格比恒壓芯片價格高許多且外圍電路復雜。同時因為恒定輸出電流所以整個芯片的在電池作為供電的時候放電會比較快。
目前脈沖式驅動芯片是以高頻率的脈沖發生器輸出接口向LED燈供電。因為是脈沖信號頻率很高所以人眼根本無法感覺出LED的頻閃，所以這個方式即符合了視覺需要又在一方面有效節約了電能輸出。而且這類型芯片的工作頻率一般可由外部接口控制。但是目前該類型芯片震蕩頻率一般在100KHz~500KHz范圍。所以目前的驅動能力僅僅適合小功率應用。但是相信在不久的將來會提升到大功率LED驅動的場合。
根據電網的用電規則和LED驅動電源的特性要求，在選擇和設計LED驅動電源時要考慮到以下幾點： 1．高可靠性 特別像LED路燈的驅動電源，裝在高空，維修不方便，維修的花費也大?！?．高效率 LED是節能產品，驅動電源的效率要高。對于電源安裝，LED驅動電源在燈具內的結構，尤為重要。因為LED的發光效率隨著LED溫度的升高而下降，所以LED的散熱非常重要。電源的效率高，它的耗損功率小，在燈具內發熱量就小，也就降低了燈具的溫升。對延緩LED的光衰有利。 3．高功率因素 功率因素是電網對負載的要求。一般70瓦以下的用電器，沒有強制性指標。雖然功率不大的單個用電器功率因素低一點對電網的影響不大，但晚上大家點燈，同類負載太集中，會對電網產生較嚴重的污染。對于30瓦~40瓦的LED驅動電源，據說不久的將來，也許會對功率因素方面有一定的指標要求?！?．驅動方式 通行的有兩種：其一是一個恒壓源供多個恒流源，每個恒流源單獨給每路LED供電。這種方式，組合靈活，一路LED故障，不影響其他LED的工作，但成本會略高一點。另一種是直接恒流供電，LED串聯或并聯運行。它的優點是成本低一點，但靈活性差，還要解決某個LED故障，不影響其他LED運行的問題。這兩種形式，在一段時間內并存。多路恒流輸出供電方式，在成本和性能方面會較好。也許是以后的主流方向?！?．浪涌保護 LED抗浪涌的能力是比較差的，特別是抗反向電壓能力。加強這方面的保護也很重要。有些LED燈裝在戶外，如LED路燈。由于電網負載的啟甩和雷擊的感應，從電網系統會侵入各種浪涌，有些浪涌會導致LED的損壞。因此LED驅動電源要有抑制浪涌的侵入，保護LED不被損壞的能力?！?．保護功能 電源除了常規的保護功能外，最好在恒流輸出中增加LED溫度負反饋，防止LED溫度過高。 7．防護方面 燈具外安裝型，電源結構要防水、防潮，外殼要耐曬?！?．驅動電源的壽命要與LED的壽命相適配。 9．要符合安規和電磁兼容的要求?！‰S著LED的應用日益廣泛，LED驅動電源的性能將越來越適合LED的要求。
X-NUCLEO-LED12A1 LED驅動器擴展板技術解析與應用指南
STMicroelectronics X-NUCLEO-LED12A1 LED驅動器擴展板用于STM32 Nucleo，具有四個LED1202器件，可驅...
2025-10-31 標簽：led驅動器擴展板STM32-NUCLEO 149 0

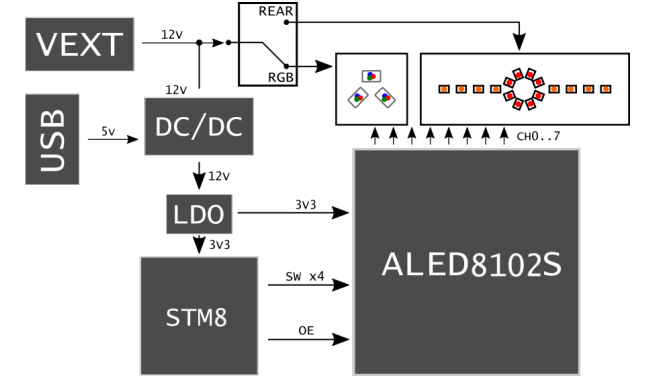

?STEVAL-ILL090V1評估套件技術解析與應用指南
STMicroelectronics STEVAL-ILL090V1評估套件基于由STM8 MCU控制的ALED8102SXTTR LED驅動器。STE...
2025-10-30 標簽：led驅動器評估套件MCU控制 153 0

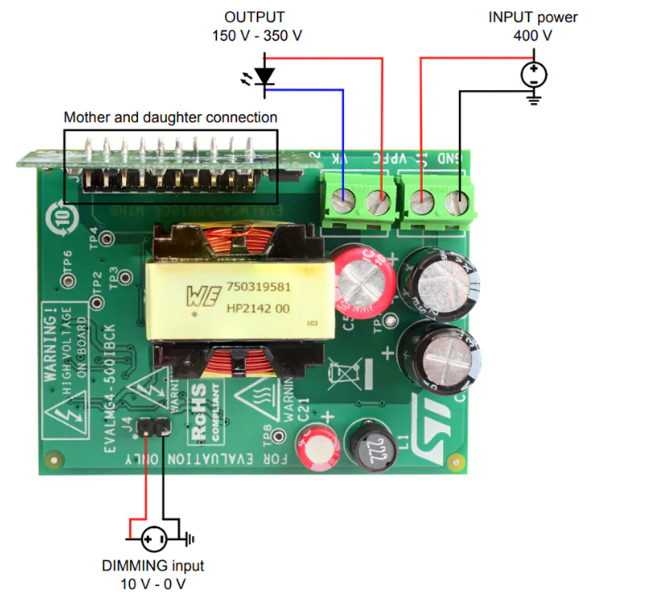

基于MASTERGAN4的LED調光驅動方案：ST EVLMG4-500WIBCK評估板技術解析
