電動車輪轂副板激光焊接機全面介紹

一、 設備概述

電動車輪轂副板激光焊接機是一種專門用于將輪轂的主體（輪輞） 與副板（輻條或輪盤） 進行自動化、高精度激光焊接的專用設備。它代表了輪轂制造領域的先進工藝，逐步取代了傳統的弧焊、摩擦焊等方式，成為高端、輕量化輪轂生產的首選。

簡單來說，它的任務就是將這兩個部件完美地焊接在一起：

輪轂主體： 輪胎安裝的環形部分。

副板： 連接輪轂主體和中心軸頭的部分。

二、 核心優勢與特點

與傳統焊接技術相比，激光焊接具有無可比擬的優勢：

焊接質量高：

焊縫深寬比大： 焊縫深而窄，強度高。

熱影響區小： 激光能量集中，對輪轂?zāi)覆牡臒釗p傷極小，避免了輪轂變形和金相組織改變，保持了材料的原始強度。

焊縫美觀： 焊縫成型均勻、光滑，無需或僅需少量后續打磨處理，可直接進行噴涂。

生產效率高：

焊接速度快： 激光焊接速度可達每分鐘數米甚至十幾米，遠超傳統焊接。

自動化程度高： 通常配備機器人、精密轉臺和自動化上下料系統，實現了連續批量生產，大幅減少了對人工技能的依賴。

實現輕量化設計：

由于激光焊縫強度高，允許設計師使用更薄的輪轂材料，從而減輕輪轂整體重量。這對于提升電動車的續航里程和操控性能至關重要。

靈活性好：

通過編程可輕松調整機器人的焊接路徑和參數，一臺設備可適應多種型號、不同尺寸和不同設計（如多幅條、復雜造型）的輪轂焊接，換產快捷。

環保節能：

無焊渣、煙塵產生量遠低于弧焊，配合除塵系統，工作環境更清潔。

三、 工作原理

激光焊接利用高能量密度的激光束作為熱源，對工件進行局部加熱直至熔化，形成熔池，隨后冷卻凝固從而實現連接。

定位裝夾： 輪轂主體和副板由精密夾具定位并壓緊，確保二者的同心度和配合間隙。

激光發射： 激光器產生高能激光束。

光束傳輸與聚焦： 激光束通過光纖傳輸?shù)胶附宇^，再經聚焦鏡組聚焦成一個極小的光斑（通常直徑<0.5mm），能量高度集中。

焊接執行： 機器人或數控機床帶動焊接頭，沿預設的輪轂與副板的接合軌跡進行運動，激光束同步照射在接縫處，使其瞬間熔化。

形成焊縫： 激光束移開后，熔化的金屬迅速冷卻凝固，形成一條牢固、致密的全封閉焊縫。

四、 關鍵組成部分

一臺完整的輪轂副板激光焊接機通常由以下幾大系統集成：

激光器系統： 設備的核心“心臟”。常用的是光纖激光器，因其電光轉換效率高、光束質量好、維護成本低、壽命長。功率范圍通常在1000W至6000W之間，根據輪轂材質（鋁合金為主）和厚度選擇。

機器人系統/運動機構： 設備的“手臂”。通常采用高精度的六軸工業機器人，靈活性極高，可完成復雜三維曲線焊接。也可采用數控轉臺與龍門架的組合，成本較低。

焊接工作臺與夾具： 設備的“骨架”。包括精密旋轉軸（用于帶動輪轂旋轉）和專用氣動或液壓夾具，確保工件在高速焊接過程中紋絲不動，保證焊接精度。

焊接頭： 設備的“手術刀”。內含聚焦鏡、保護鏡和傳感器。高端焊頭還集成焊縫跟蹤系統，能實時檢測并補償工件裝配誤差或熱變形，確保焊縫始終在正確位置。

控制系統： 設備的“大腦”。集成PLC、機器人控制器和激光器控制，操作員可通過人機界面（HMI）設置和調用各種焊接程序。

輔助系統：

除塵系統： 抽走焊接產生的少量煙塵。

保護氣系統： 提供氬氣等惰性氣體，保護熔池在焊接過程中不被空氣氧化。

冷卻系統： 為激光器和焊接頭提供循環冷卻。

五、 適用輪轂類型

材質： 主要用于鋁合金輪轂，也可用于鋼制或其他金屬輪轂。

類型： 適用于兩片式或三片式輪轂的拼接焊接。無論是鑄造毛坯、鍛造毛坯還是旋壓輪轂，在最終加工后都需要進行副板焊接。

設計： 能夠應對從簡單五幅、十幅到復雜的多幅、網狀、甚至個性化定制造型的副板焊接。

六、 技術發展趨勢

智能化與數字化： 集成工業物聯網（IIoT），實現設備狀態監控、生產數據管理、故障預測和維護提醒。通過AI視覺系統進行焊前質量檢查和焊后質量評估。

復合焊接： 激光-電弧復合焊技術開始應用，結合了激光焊深熔能力強和電弧焊橋接能力好的優點，對工件裝配間隙容忍度更高，進一步提升了焊接質量和效率。

更高功率與效率： 隨著萬瓦級激光器的普及，焊接速度將進一步加快，實現“一秒一道縫”，生產效率倍增。

總結

電動車輪轂副板激光焊接機是現代高端制造業的典范，它通過高精度、高效率和高柔性的生產方式，完美契合了電動車行業對輕量化、高強度、高美觀度輪轂的迫切需求。它不僅是提升產品品質的關鍵裝備，更是輪轂制造企業邁向自動化、智能化升級的核心利器。

產品展示：

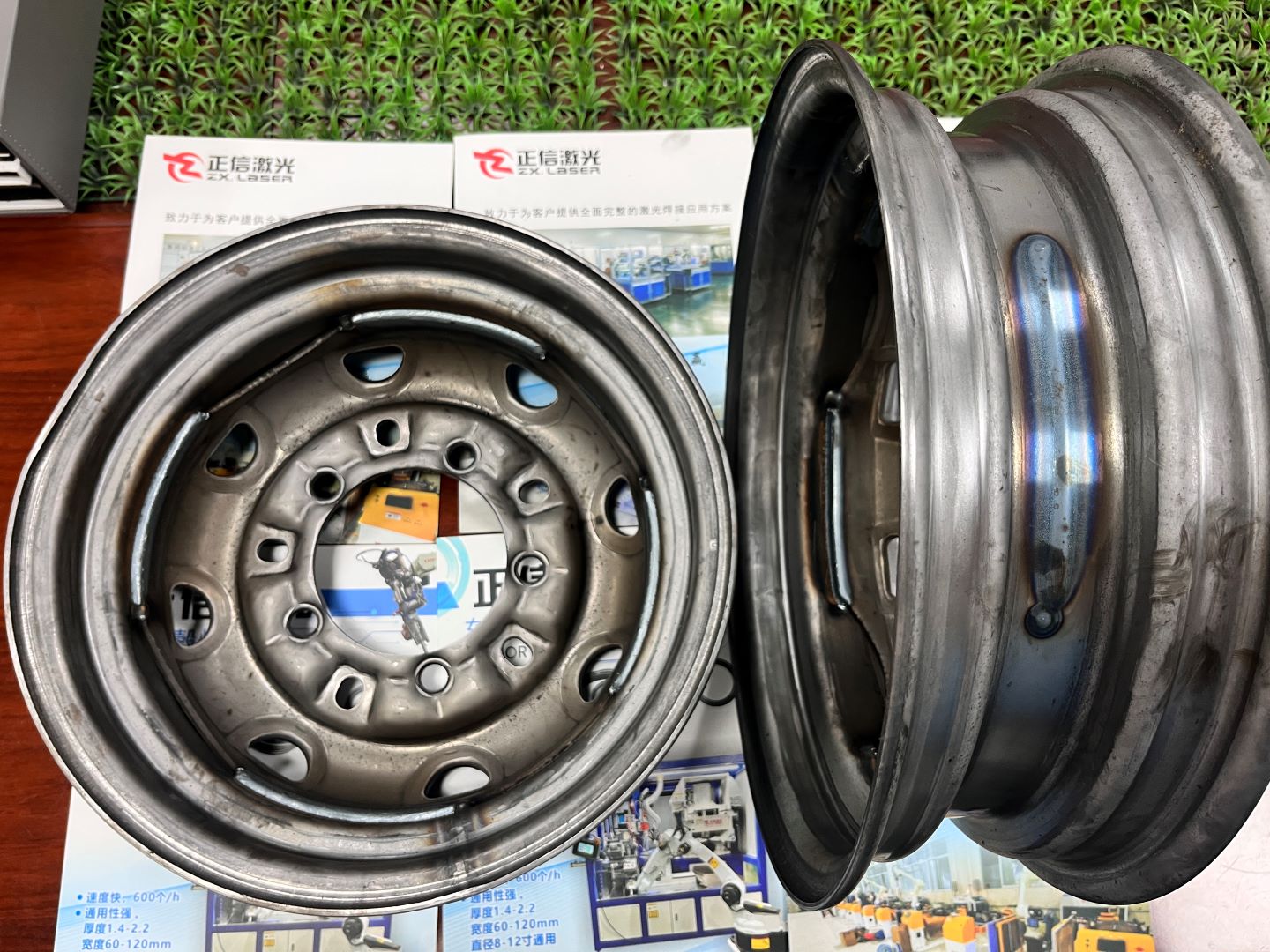

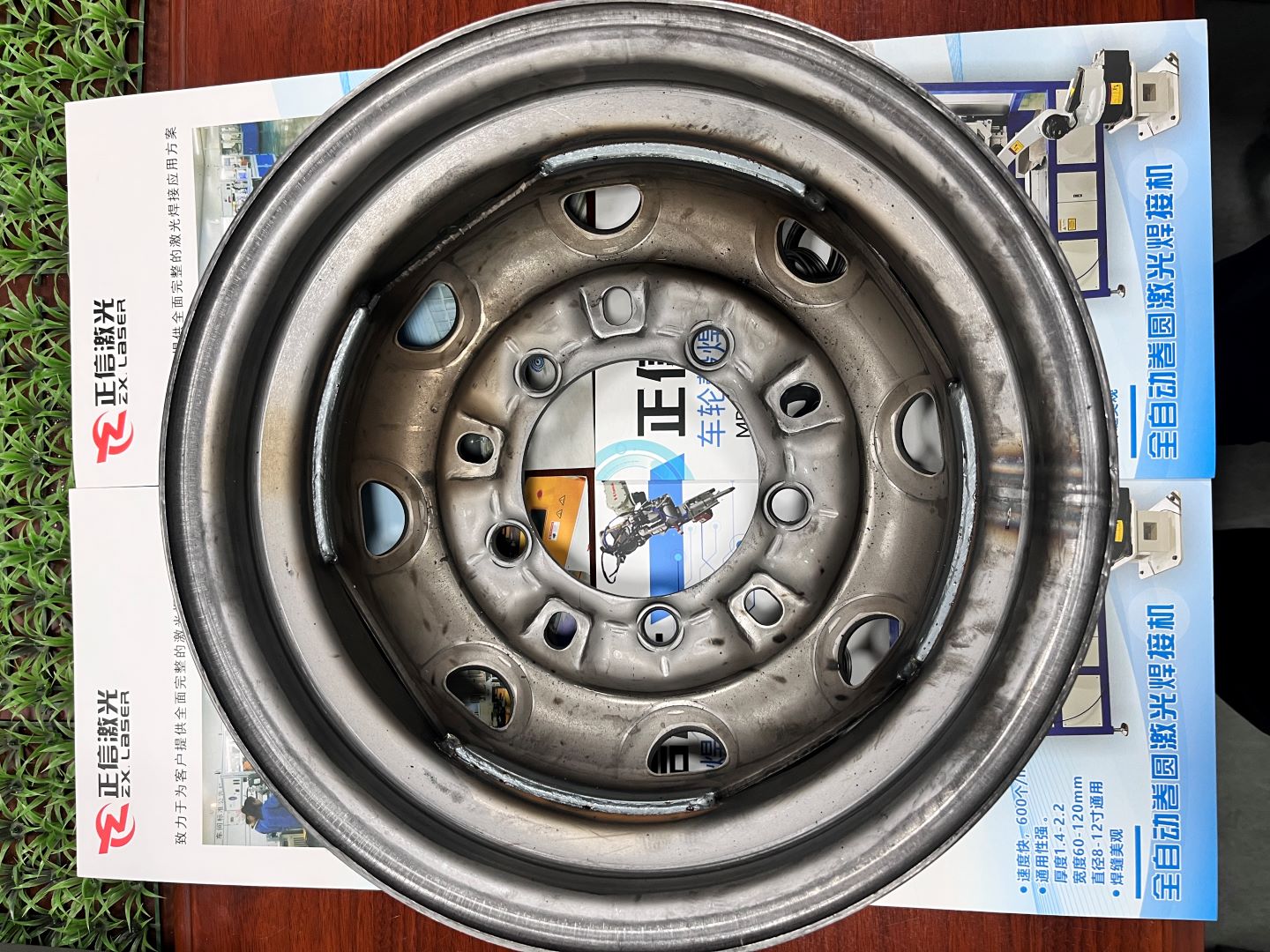

樣品展示：
