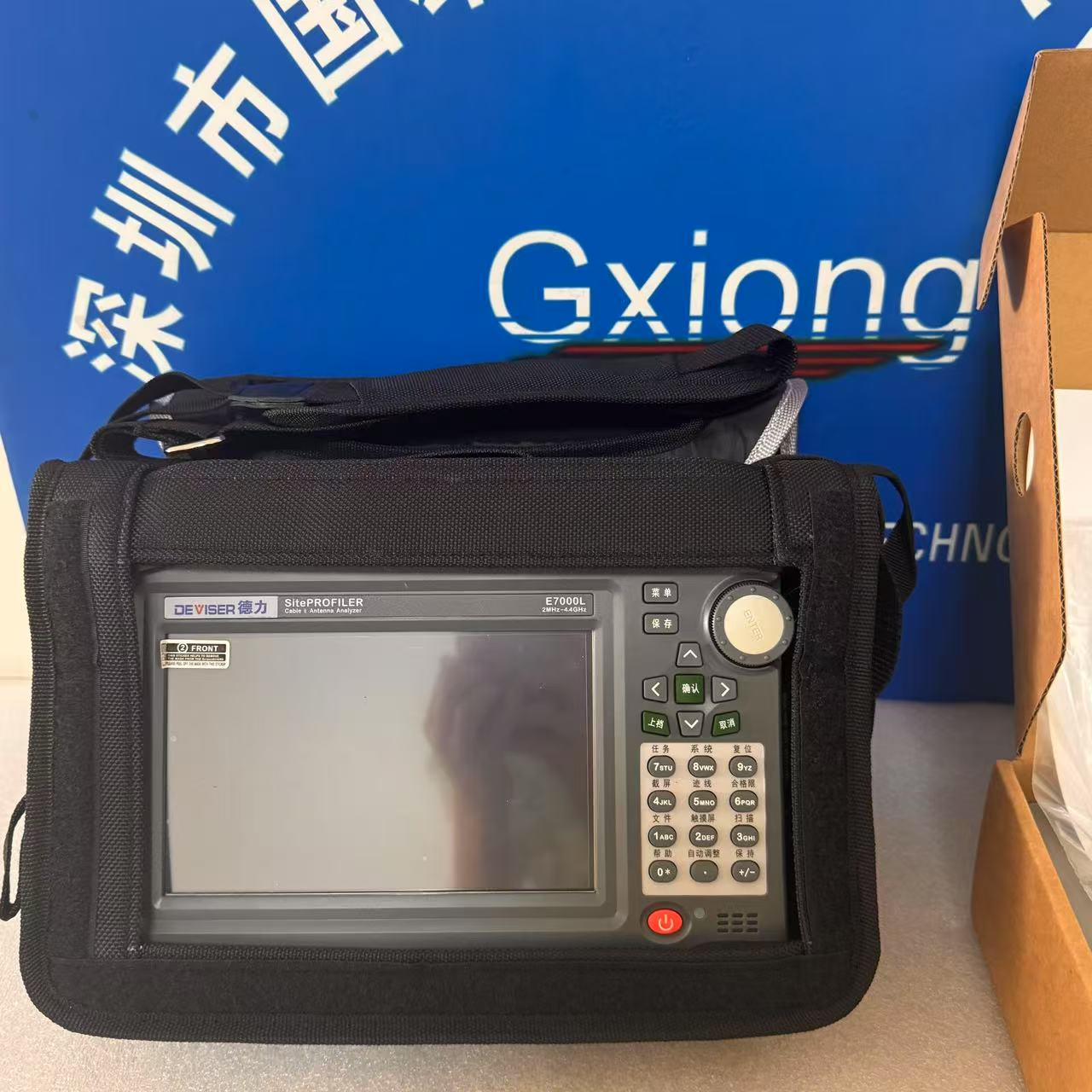

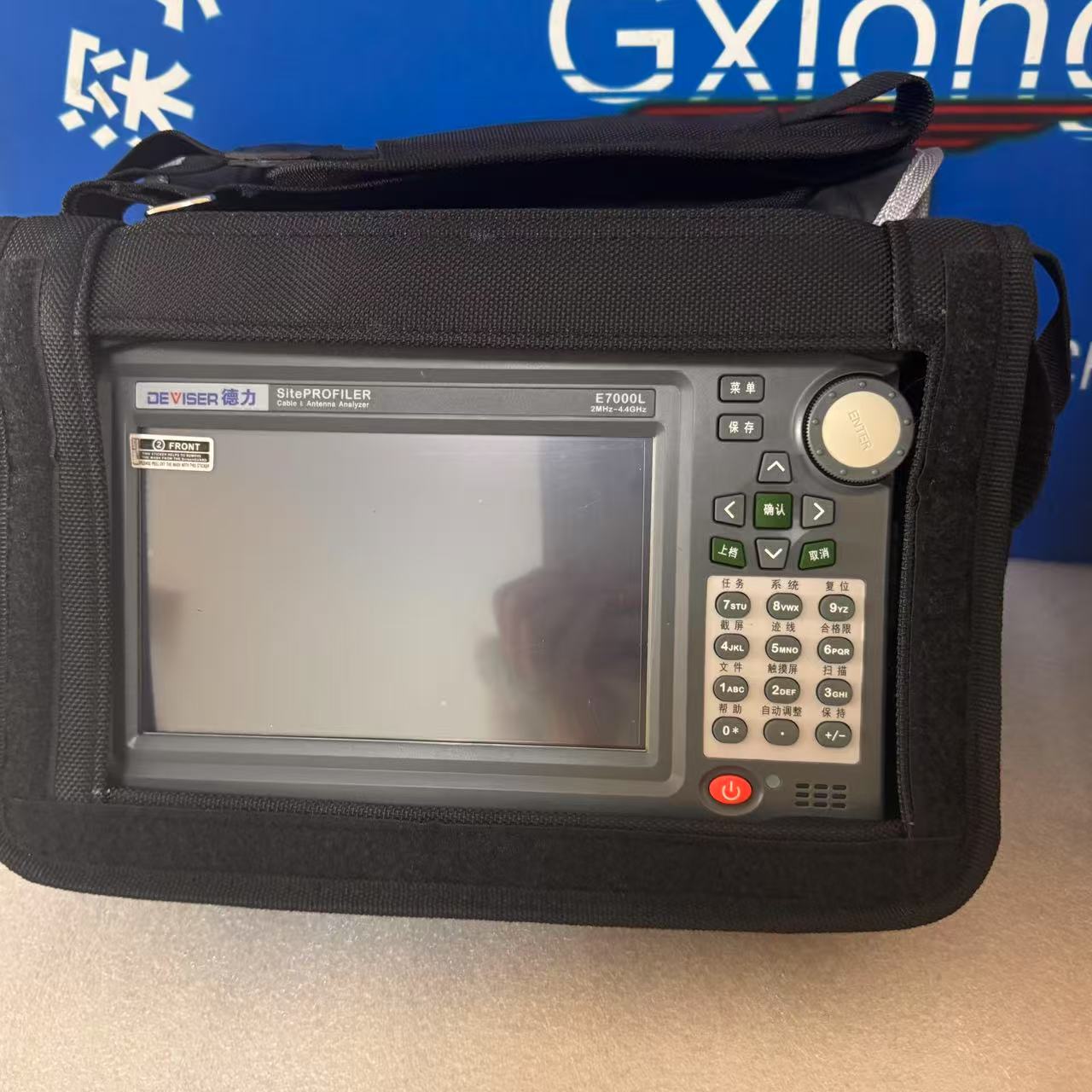

E7000L天饋線測試儀產品簡介
Site PROFILER? E7000L手持式天饋線測試儀，是一款經過現場優化、可靠、堅固耐用、操作簡單的*產品。在天饋線系統系統中，可快速評估基站射頻/光傳輸和天線系統的運行狀態，提高基站的安裝、維護效率，Site PROFILER 是無線通信運營商和無線 信號覆蓋安裝、維護工程承包商、科研、教學、生產中值得信賴和先選擇的天饋線測試儀。
E7000L天饋線測試儀主要功能
頻域測試
駐波比
DTF 駐波比
回波損耗
DTF 回波損耗
外置
GPS天線模塊 通過式功率計
USB型光纖放大鏡
功率測試
內置 WIFI模塊
光功率測試
電子校準件
光纖故障定位
終端式功率計
故障定位 測試
電纜損耗
相位
Smith圓圖
E7000L天饋線測試儀功能特點
● 電池續航時間超過八小時
● 內置E-CAL電子校準模塊
? 一次連接即可實現快速的自動校準
? 一次校準適用于全頻段
● 4.4GHz終端式功率計
● 內置光功率計，可視故障定位儀（紅光 源），WIFI
● 外置GPS
● USB型光纖放大鏡
● 抗射頻*力
● 背光式按鍵
● 堅固、耐用、可靠
● 耐沖擊、防塵、防潑濺
● 體積小重量輕的天饋測試儀
● 配有軟背包，便攜
E7000L天饋線測試儀儀技術參數
頻率范圍 ：2MHz 到 4400MHz
頻率分辨率： 0.5kHz 頻率準確度 ±2 ppm 輸出電平 ≥0dBm
掃描速度：1mS/點 (回波損耗) 1.2mS/點 (故障定位) 數據點數 130,259,517,1033,2065
干擾抑制：+10 dBm （偏±10 kHz以內） +25 dBm（偏>1.0 MHz）
方向性：≤-42dB (機械校準后) ≤-38dB (電子校準后)
回波損耗
范圍： 0.00-60.00dB
分辨率： 0.01dB
駐波比
范圍： 1-65
分辨率： 0.01
電纜損耗
范圍： 0.00-30.00dB
分辨率： 0.01dB
故障定位
回波損耗范圍 ：0.00-60dB
駐波比范圍： 1-65
距離范圍： 0到(點數-1)/(帶寬×2) ×Vp（電纜的速度因子）× C（光速）
分辨率(ｍ)： =Vp（電纜的速度因子）× C /(帶寬×2)
數據點數： 130,259,517,1033,2065
終端式功率計
頻率范圍： 20MHz 到 4400MHz
幅度： 大，小，偏置，偏置開關，自動幅度
平均： 平均，大保持，運行/暫停，平均模式，連續/單次
幅度限制： 幅度限制開關，上、下限
顯示范圍： –100 dBm～+100 dBm
測量范圍： –33 dBm～+20 dBm
偏置范圍： Max ±100 dB，用戶可設置
駐波比： 1.4:1
典型值： 大輸入功率 +27 dBm, ±50 VDC (大于此值會損壞儀器)
連接器： Type N(m), 50 Ω
準確度： ± 0.5 dB (23 ℃ ±3 ℃)
頻率響應和線性度： ± 0.8 dB (±0.5 dB典型值)
溫度效應： ± 0.02 dB/1 ℃ (典型值)
光纖顯微鏡
放大倍數： 400x
測試分辨率： 0.75μm
輸出制式： PAL/NTSC
重量： 155克
工作/存儲溫度： 20℃ ~ +50℃ / -30℃ ~ +60℃
光功率計
準確度： ±0.17dB(±3%)
探測器類型： InGaAs Φ300μm
