概述
Agilent 4156B 是主機構體，一臺精密半導體參數分析儀，而 Agilent 41501B 是一個開關矩陣/擴展單元。兩者結合，極大地擴展了同時測試的器件數量，非常適合多引腳器件（如集成電路）和大規模生產線的應用。
各部分詳解

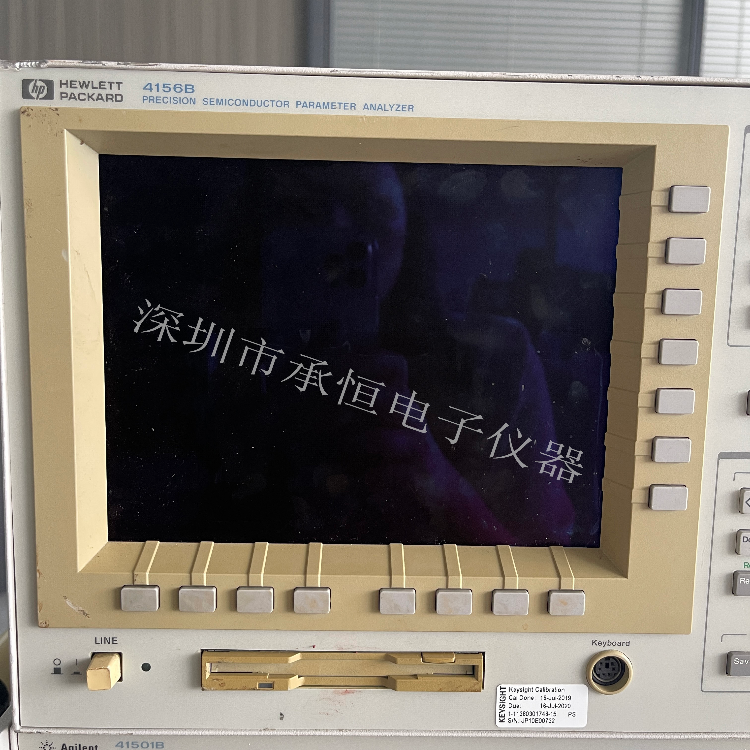

1. Agilent 4156B （主機）
4156B 本身就是一款頂級的參數分析儀，相當于一個高度精確、多通道的電壓/電流源和測量單元。

關鍵特性：

高精度源與測： 能夠提供非常微小（fA/μV 級別）和寬范圍（可達100V，1A）的電壓/電流，并同時進行高精度測量。

多通道SMU： 標準配置通常包含 4個 精密源測量單元。每個SMU都可以獨立地作為電壓源、電流源、電壓表或電流表使用。

豐富的測量模式：

直流IV（電流-電壓特性）

CV（電容-電壓特性）- 通常需要選配CV模塊。

脈沖IV - 用于測量器件的自熱效應。

瞬態響應測量。

圖形化用戶界面： 內置強大的軟件，可以輕松設置測試序列、繪制特性曲線（如 Id-Vg, Id-Vd 曲線）并直接提取關鍵參數。

通信接口： 標配 GPIB 和 LAN，便于集成到自動化系統中。

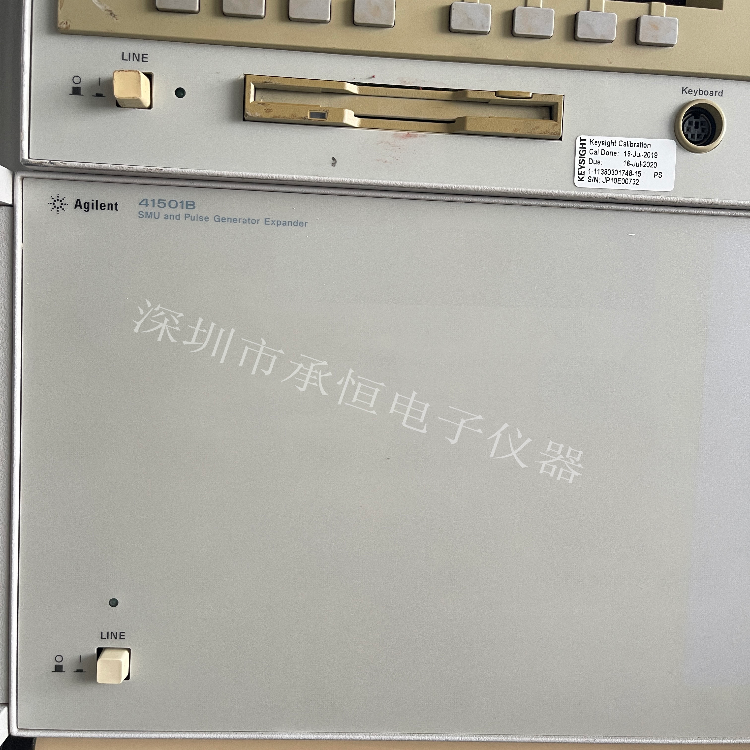

2. Agilent 41501B （開關矩陣擴展單元）
41501B 是一個 4x8 矩陣開關，專門設計用于與 4156B 配套使用。

功能和工作原理：

擴展連接能力： 它將4156B的4個SMU通道，通過矩陣開關，擴展到最多 32個 測試點（例如，32個器件的引腳）。

提高效率： 在沒有開關矩陣的情況下，一次只能測試一個或幾個器件。連接41501B后，可以在不重新連接電纜的情況下，通過程序控制，自動、順序地測試數十個甚至數百個器件，極大地提高了測試吞吐量，是生產測試的利器。

減少連接誤差： 避免了頻繁插拔測試線，提高了測試的可靠性和重復性。
組合系統（4156B + 41501B）的優勢和應用
優勢：

高吞吐量： 實現多站點并行測試或快速順序測試，是晶圓廠和芯片測試廠提高產能的關鍵設備。

測試靈活性： 可以輕松配置用于測試不同引腳數量的器件，從簡單的二極管、三極管到復雜的多引腳IC。

保持高精度： 在擴展測試能力的同時，通過精心設計的開關矩陣，最大限度地保證信號完整性和測量精度。

主要應用領域：

半導體晶圓測試： 在探針臺上，對晶圓上的成千上萬個芯片進行參數測試和良率分析。

集成電路特性分析：

CMOS 晶體管： 測量閾值電壓、導通電流、關斷電流、亞閾值擺幅等。

存儲器： 測試閃存、DRAM等存儲單元的特性。

模擬/射頻IC： 對放大器、鎖相環等電路中的核心器件進行表征。

器件模型庫提取： 為電路仿真提供精確的SPICE模型數據，是芯片設計流程中至關重要的一環。

可靠性測試與失效分析： 進行HTOL、ESD等測試前后的參數對比。
