工業以太網通信：驅動工業自動化的通信技術

在智能制造加速演進的今天，工業通信技術正經歷著前所未有的變革。作為現代工廠的“神經中樞”，工業以太網通信憑借其卓越的性能、強大的兼容性與無限的擴展?jié)摿?，已成為連接設備、系統與數據的新選擇。

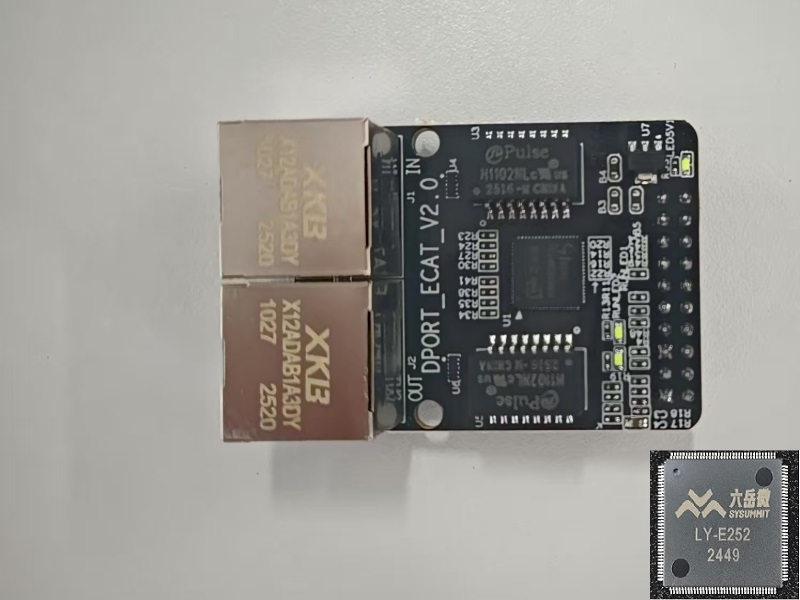

六岳微自主研發的國產實時工業以太網控制器：LY-E252

LY-E252是一款集成了兩個以太網PHY的2/3端口EC從控制器，每個以太網PHY包含一個全雙工100BASE-TX收發器，具有4 KB雙端口存儲器（DPRAM）和3個現場總線存儲管理單元（FMMU），還包括4個同步管理器（SM）。用于支持工業以太網通信，實現實時工業以太網現場總線與從站設備之間的連通。為構建實時工業以太網從站提供經濟、高效且緊湊的解決方案。

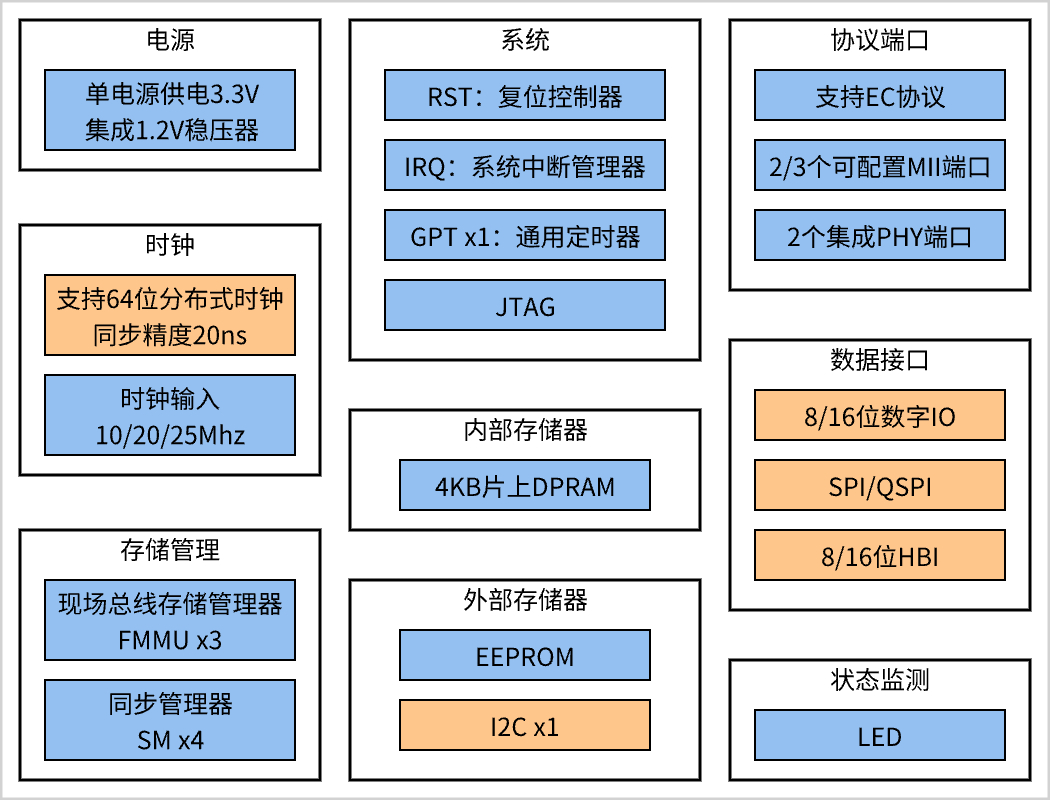

LY-E252主要特點

◆ MII端口：

    ● 2/3個可配置MII端口

    ● 支持EC協議

◆ 工作電壓：

    ● 單電源供電3.3V，集成1.2V穩壓器

◆ 存儲系統：

    ● 4KB片上DPRAM

◆ 通信接口：

    ● 支持SPI/QSPI接口

    ● 8/16位數字I/O接口

    ● 8/16位HBI接口

部件資源：

    ● 3個現場總線存儲管理單元（FMMU）

    ● 4個同步管理器（SM）

    ● 支持64位分布式時鐘，同步精度20ns

LY-E252的典型應用

工業自動化生產

◆ 自動化生產線控制：

    在汽車制造、電子設備生產等行業的自動化生產線上，E系列ESC芯片通過將各類生產設備和傳感器連接成一個整體，實現對生產過程的實時監控和精確通信功能。

◆ 機床控制：

    對于數控機床，加工中心等機床設備，E系列ESC芯片連接著機床的主軸電機、進給軸電機以及各種位置傳感器，能夠?qū)⒖刂破鞯闹噶羁焖贉蚀_地傳輸?shù)诫姍C驅動器，同時實時采集電機的運行狀態和位置信息，實現高精度加工。

智能機器人領域

◆ 工業機器人運動控制：

    在工業生產線上，工業機器人對運動控制的精度和速度要求極高，E系列ESC芯片通過超高速的數據傳輸，將控制器的指令快速傳遞到各個關節驅動器，實現對多個關節電機的精準控制。

◆ 服務機器人高效感知與交互：

    服務機器人在家庭、酒店、醫院等場景中，需要實時感知周圍環境信息，并與人類進行自然交互，E系列ESC芯片可連接機器人的各類傳感器，快速采集并傳輸傳感器數據。其高速數據傳輸和精準同步特性，保證了多傳感器數據的一致性和實時性。

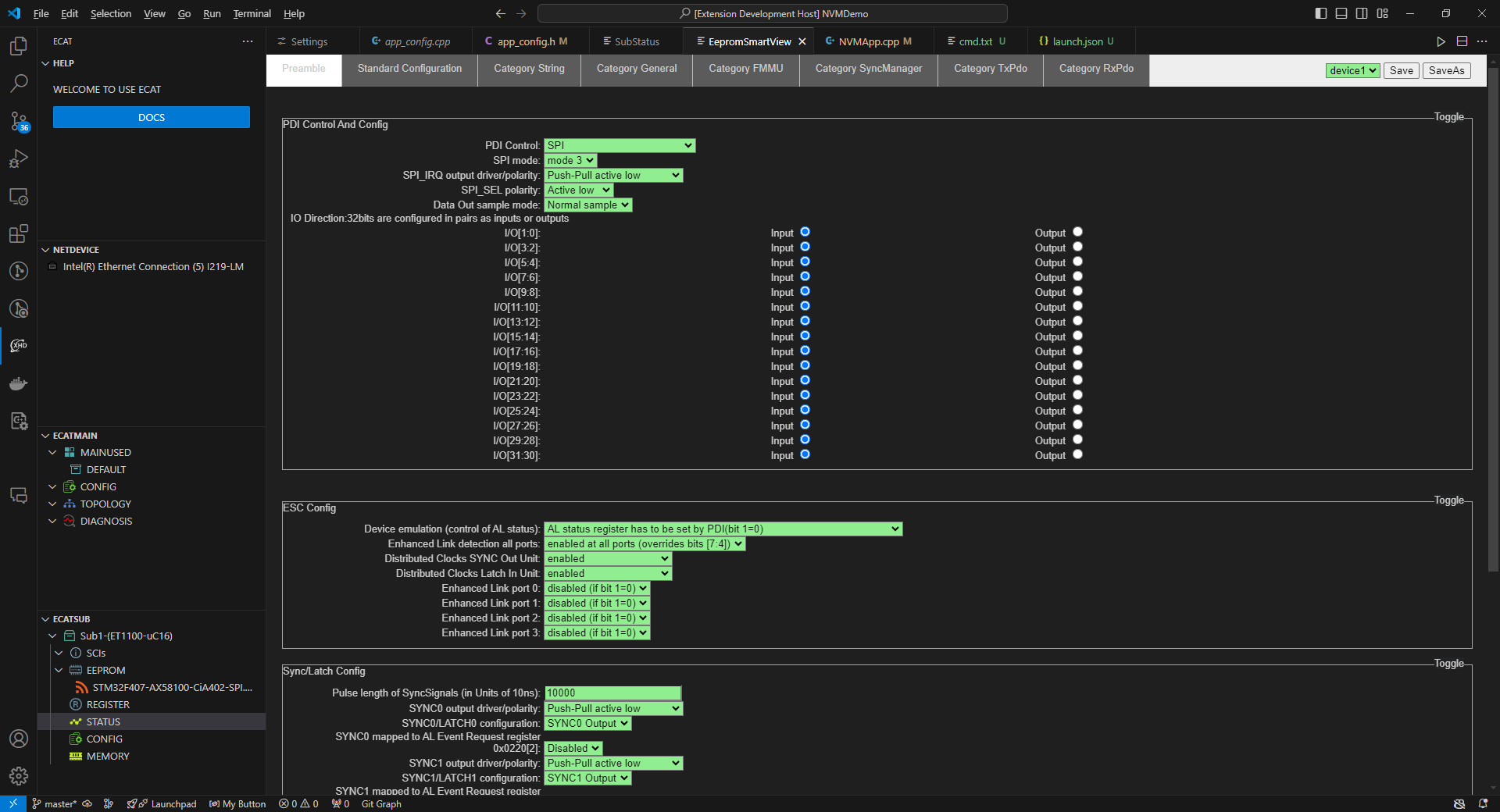

快捷助手工具，可對EEPROM進行便捷燒寫，拓撲掃描拓展等功能，加快開發流程。

特色分析

全正向設計，自主可控

軟硬件全兼容設計，用戶程序可無縫遷移

面向終端用戶，通過軟件和硬件結合，解決用戶痛點問題

選項推薦

歡迎申請樣品和開發模塊
