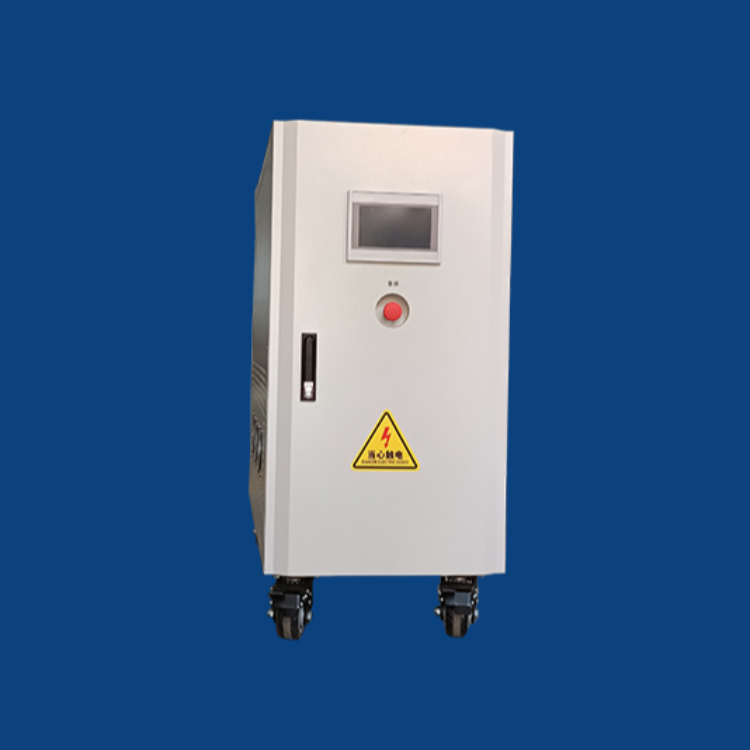

HJ53系列三相變頻電源技術解析與應用場景概述
基于工業測試與科研需求設計的高精度電源解決方案
一、核心功能與技術特性
- 寬域變頻輸出
支持頻率范圍 45Hz–1200Hz（可定制擴展至2000Hz），滿足航空等特殊設備的超高頻測試需求。
輸出電壓 0–520V（線電壓）連續可調，兼容全球不同地區的電壓標準。
- 高精度與穩定性
電壓/頻率調節精度達 ±0.1%，波形失真度 <1.5%（THD），可模擬理想電網或構建復雜諧波環境。
采用 DSP+FPGA全數字控制，動態響應時間 <2ms，適應電機啟動、逆變器并網等瞬態負載沖擊。
- 三相獨立控制能力
各相電壓、頻率、相位角可獨立編程，支持不平衡負載測試（如風電變流器、三相異步電機故障模擬）。
二、硬件架構與保護機制
- 模塊化設計
功率模塊支持 N+1冗余并聯，單機容量覆蓋 3kVA–600kVA，可通過級聯擴展至兆瓦級系統。
- 多重安全防護
具備過壓、過流、過熱、短路、缺相等 12類實時保護，故障錄波功能可存儲最近10次異常波形。
輸入側配置 有源PFC校正（功率因數>0.99），輸出側集成 LC濾波網絡，兼容容性/感性負載。
三、智能控制與兼容性
- 人機交互界面
7英寸觸摸屏支持參數預設、波形顯示及歷史數據導出，內置 IEC61000-3-12 等20種標準測試模板。
- 遠程控制接口
提供 RS485、CAN、以太網 通信接口，支持SCPI指令與LabVIEW、Python二次開發，可集成至自動化測試平臺。
- 環境適應性
工作溫度 -20℃–55℃，海拔高度 ≤4000m，通過 GJB150A-2009 軍用設備環境試驗標準。
四、典型應用領域
- 新能源行業
光伏逆變器MPPT效率測試、儲能系統充放電循環模擬。
- 軌道交通
牽引變流器輸入特性驗證、車載設備寬頻供電測試。
- 航空航天
400Hz機載電源兼容性試驗、飛控系統電源擾動抗性評估。
- 科研院所
電力電子拓撲研究、微電網多能源協調控制實驗。
五、市場定位與競爭優勢
HJ53系列通過 IEC/EN 61000-6-2/4 雙認證，對比同類產品，其優勢在于：
動態負載適應性：可在100%不平衡負載下保持波形穩定。
能效升級：滿載效率 ≥93%（50Hz工況），較上一代產品節能15%。
長壽命設計：關鍵元器件采用車規級IGBT模塊，MTBF（平均無故障時間）達 50,000小時。
