      SN74HCT245 具有三態輸出的八路總線收發器

      數據：

      描述

      SNx4HCT245八進制總線收發器設計用于數據總線之間的異步雙向通信。控制功能實現最大限度地減少了外部時序要求。

      SNx4HCT245器件允許從A總線到B總線或從B總線到A總線的數據傳輸，具體取決于方向的邏輯電平 - 控制（DIR）輸入。輸出使能（> OE）輸入可用于禁用設備，以便有效隔離總線。

      特性

      • 工作電壓范圍4.5 V至5.5 V
      • 高電流三態輸出直接或向上驅動總線至15-LSTTL負載
      • 低功耗，80-μA最大ICC
      • 典型tpd= 14 ns < /li>
      • ±6-mA輸出驅動，5 V
      • 低輸入電流，最大1μA
      • 輸入兼容TTL電壓

      參數 與其它產品相比?標準收發器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Rating
      Operating Temperature Range (C)
      Pin/Package
      ?
      SN74HCT245 SN54HCT245
      HCT ? ? HCT ? ?
      4.5 ? ? 4.5 ? ?
      5.5 ? ? 5.5 ? ?
      8 ? ? 8 ? ?
      5 ? ? 5 ? ?
      25 ? ? 25 ? ?
      0.08 ? ? 0.08 ? ?
      25 ? ? 25 ? ?
      6 ? ? 6 ? ?
      -6 ? ? -6 ? ?
      Catalog ? ? Military ? ?
      -40 to 85 ? ? -55 to 125 ? ?

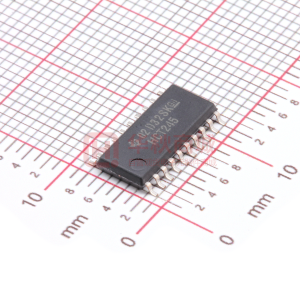

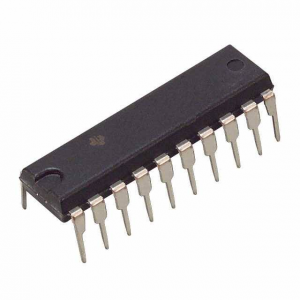

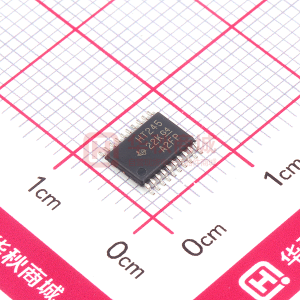

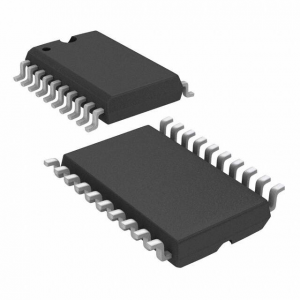

      20PDIP
      20SO
      20SOIC
      20SSOP
      20TSSOP ? ?      		 20CDIP
      20CFP
      20LCCC ? ?
      ? 無樣片

      方框圖 (1)
