TPS2812 具有內部穩壓器的同向雙路高速 MOSFET 驅動器

數據： Dual High-Speed MOSFET Drivers 數據表

描述

TPS28xx系列雙通道高速M(fèi)OSFET驅動器能夠?yàn)楦呷菪载?fù)載提供2 A的峰值電流。這種性能是通過一種設計實現的，該設計本身可以最大限度地減少直通電流，并且比競爭產品消耗的電源電流低一個數量級。

TPS2811，TPS2812和TPS2813驅動器包括一個穩壓器，可以通過電源工作輸入電壓介于14 V和40 V之間。如果功耗不超過封裝限制，則穩壓器輸出可為其他電路供電。當不需要穩壓器時，REG_IN和REG_OUT可以保持?jǐn)嚅_狀態，或者兩者都可以連接到V _CC或GND。

TPS2814和TPS2815具有2輸入門，為用戶提供更大的控制MOSFET靈活性。 TPS2814具有帶有一個反相輸入的AND輸入門。 TPS2815具有雙輸入與非門。

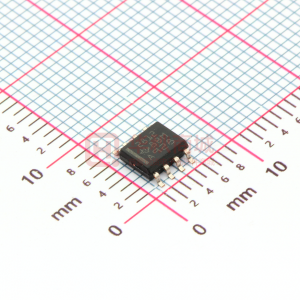

TPS28xx系列驅動器采用8引腳PDIP，SOIC和TSSOP封裝，工作環境溫度范圍為40°C至125°C。 /p>

特性

行業標準驅動程序更換
25-ns最大上升/下降時間和40-ns最大傳播延遲？ 1 nF負載，V _CC = 14 V
2-A峰值輸出電流，V _CC = 14 V
5μA電源電流??輸入高或低
4 V至14 V電源電壓范圍;內部穩壓器將范圍擴展至40 V（TPS2811，TPS2812，TPS2813）
?? 40°C至125°C環境溫度工作范圍

< /small>

參數 與其它產品相比?低側驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
?

TPS2812	TPS2811	TPS2813	TPS2814	TPS2815
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
MOSFET ? ?	MOSFET ? ?	MOSFET ? ?	MOSFET ? ?	MOSFET ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?	14 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?	14 ? ?
15 ? ?	15 ? ?	15 ? ?	15 ? ?	15 ? ?
25 ? ?	25 ? ?	25 ? ?	25 ? ?	25 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
Non-Inverting ? ?	Inverting ? ?	Inverting Non-Inverting ? ?	2 Input AND ? ?	2 Input NAND ? ?
0 ? ?	0 ? ?	0 ? ?	0 ? ?	0 ? ?
Internal Regulator ? ?	Internal Regulator ? ?	Internal Regulator ? ?	2-Input Gates Each Channel ? ?	2-Input Gates Each Channel ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
PDIP SOIC TSSOP ? ?	PDIP SOIC TSSOP ? ?	PDIP SOIC TSSOP ? ?	PDIP SOIC TSSOP ? ?	PDIP SOIC TSSOP ? ?
