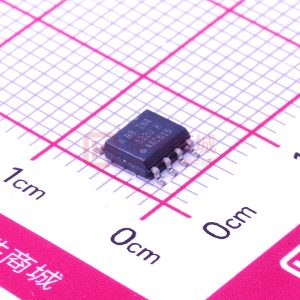

INA132 低功耗單電源差動放大器

數據： Low Power, Single-Supply Difference Amplifier 數據表

描述

INA132是一款低功耗，單位增益差分放大器，由精密運算放大器和精密電阻網絡組成。片內電阻經過激光調整，可實現精確增益和高共模抑制。優異的電阻TCR跟蹤可保持增益精度和共模抑制溫度。內部運算放大器的共模范圍擴展至負電源 - 適用于單電源應用。它采用單（2.7V至36V）或雙電源（±1.35V至±18V）工作。

差分放大器是許多常用電路的基礎。 INA132提供此電路功能，無需使用昂貴的精密電阻網絡。 INA132采用8引腳DIP和SO-8表面貼裝封裝，工作溫度范圍為-40°C至+ 85°C擴展工業溫度范圍。

特性

低電流電流：160mA
寬電源范圍
- 單電源：2.7V至36V < /li>
- 雙電源：±1.35V至±18V
低增益誤差：最大±0.075％
低非線性：0.001％最大
HIGH CMR：90dB
高度多功能電路
易于使用
低成本
8- PIN DIP和SO-8包

參數 與其它產品相比?差動放大器

?
Number of Channels (#)
Vs (Min) (V)
Vs (Max) (V)
CMRR (Min) (dB)
Common Mode Input Low (Min) (V)
Common Mode Input High (Max) (V)
Input Offset (+/-) (Max) (uV)
Iq (Typ) (mA)
Small Signal Bandwidth (Typ) (MHz)
Slew Rate (Typ) (V/us)
Gain (Min) (V/V)
Gain (Max) (V/V)
Gain Error (+/-) (Max) (%)
Rating
Operating Temperature Range (C)
Input Offset Drift (+/-) (Max) (uV/C)
Gain Drift (Max) (ppm/C)
Pin/Package
?

INA132	INA2132
1 ? ?	2 ? ?
2.7 ? ?	2.7 ? ?
36 ? ?	36 ? ?
76 ? ?	76 ? ?
-15 ? ?	-15 ? ?
28 ? ?	28 ? ?
250 ? ?	250 ? ?
0.16 ? ?	0.16 ? ?
0.3 ? ?	0.3 ? ?
0.1 ? ?	0.1 ? ?
1 ? ?	1 ? ?
1 ? ?	1 ? ?
0.075 ? ?	0.075 ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?
5 ? ?	5 ? ?
1 ? ?	1 ? ?
8SOIC ? ?	14SOIC ? ?
