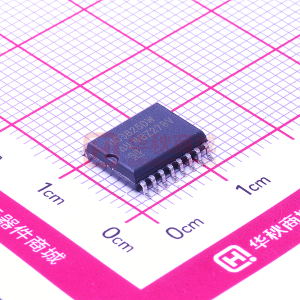

UC3825 高速 PWM 控制器

數據： High Speed PWM Controller 數據表

描述

UC1825系列PWM控制IC針對高頻開關模式電源應用進行了優化。特別注意通過比較器和邏輯電路最小化傳播延遲，同時最大化誤差放大器的帶寬和轉換速率。該控制器設計用于電流模式或電壓模式系統，具有輸入電壓前饋功能。

保護電路包括一個具有1V閾值的限流比較器，一個TTL兼容的關斷端口，和一個軟啟動引腳，它將作為最大占空比鉗位加倍。邏輯完全鎖存以提供無抖動操作并禁止輸出端出現多個脈沖。具有800mV遲滯的欠壓鎖定部分可確保較低的啟動電流。在欠壓鎖定期間，輸出為高阻抗。

這些器件具有圖騰柱輸出，旨在從容性負載（如功率MOSFET的柵極）提供和吸收高峰值電流。開啟狀態設計為高級別。

特性

與電壓或電流模式拓?fù)浼嫒?/li>
實際操作將頻率切換為1MHz
50ns傳播延遲輸出
高電流雙圖騰柱輸出（1.5A峰值）
寬帶誤差放大器
具有雙脈沖抑制的全鎖存邏輯
逐脈沖電流限制
軟啟動/最大。占空比控制
帶滯后的欠壓鎖定
低啟動電流（1.1mA）

參數 與其它產品相比?PWM 與諧振控制器

?
Topology
Control Method
Vin (Min) (V)
Vin (Max) (V)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Duty Cycle (Max) (%)
Gate Drive (Typ) (A)
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

UC3825	UC3825A	UC3825B
Boost Flyback Forward Half-Bridge Push-Pull ? ?	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ?	Boost Buck Flyback Forward Full-Bridge Half-Bridge Push-Pull ? ?
Current Feedforward Voltage ? ?	Current Voltage ? ?	Current Voltage ? ?
8.4 ? ?	9.2 ? ?	16 ? ?
30 ? ?	22 ? ?	22 ? ?
1000 ? ?	1000 ? ?	1000 ? ?
9.2/8.4 ? ?	9.2/8.4 ? ?	16/10 ? ?
85 ? ?	50 ? ?	50 ? ?
1.5 ? ?	2 ? ?	2 ? ?
Adjustable Switching Frequency Current Limiting Error Amplifier Multi-topology Programmable Max Duty Cycle Soft Start Synchronization Pin ? ?	Adjustable Switching Frequency Current Limiting Dead Time Control Error Amplifier Leading Edge Blanking Multi-topology Programmable Max Duty Cycle Soft Start Synchronization Pin ? ?	Adjustable Switching Frequency Current Limiting Dead Time Control Error Amplifier Leading Edge Blanking Multi-topology Programmable Max Duty Cycle Soft Start Synchronization Pin ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?
16PDIP 16SOIC ? ?	16PDIP 16SOIC ? ?	16PDIP 16SOIC ? ?
