CC1120 用于窄帶系統的高性能射頻收發器

數據： CC1120 High-Performance RF Transceiver for Narrowband Systems 數據表

描述

CC1120器件是一款完全集成的單芯片無線電收發器，設計用于在經濟高效的無線系統中實現極低功耗和低電壓工作時的高性能。所有濾波器都集成在一起，因此無需昂貴的外部SAW和IF濾波器。該器件主要用于工業，科學和醫療（ISM）應用以及164至192 MHz，274至320 MHz，410至480 MHz和820至960 MHz的短程設備（SRD）頻段。

CC1120器件為數據包處理，數據緩沖，突發傳輸，無干擾信道評估，鏈路質量指示和無線電喚醒提供廣泛的硬件支持。 CC1120器件的主要工作參數可通過SPI接口控制。在典型系統中，CC1120器件與微控制器和少數外部無源元件一起使用。

特性

高性能單芯片收發器
- 相鄰?fù)ǖ肋x擇性：
  在12.5-kHz偏移時為64 dB < /li>
- 阻塞性能：10 MHz時91 dB
- 出色的接收靈敏度：
  - -123 dBm（1.2 kbps）
  - -110 dBm（50 kbps）
  - -127 dBm使用內置編碼增益
- 極低相位噪聲：10-kHz偏移時為-111 dBc /Hz < /li>
適用于針對ETSI類別1的系統
符合169 MHz和433 MHz頻段
高頻譜效率（12.5 kbps，12.5 k- kHz
符合FCC窄帶的通道
單獨的128字節RX和TX FIFO
支持與CC1190無縫集成
增加設備范圍最大為3 dB
靈敏度提高，輸出功率高達+ 27 dBm
電源
- 寬電源電壓范圍（2.0 V至3.6 V））
- 低電流消耗：
  - RX：RX Sniff Mo為2 mA de
  - RX：低功耗模式下的17 mA峰值電流
  - RX：高性能模式下22 mA峰值電流
  - TX：45 mA，+ 14 dBm
- 掉電：0.12μA
  （運行eWOR定時器時為0.5μA）
可編程輸出功率高達+16 dBm（步長為0.4 dB）
自動輸出功率斜坡
可配置數據速率：0至200 kbps
支持的調制格式：2-FSK，

2-GFSK，4-FSK，4-GFSK，MSK，OOK
WaveMatch：高級數字信號處理
改進的同步檢測性能

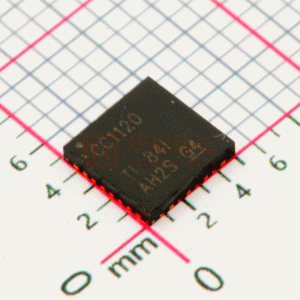

符合RoHS標準的5 mm×5 mm無引腳QFN
32引腳封裝（RHB）
法規 - 適用于系統定位
符合
- 歐洲： ETSI EN 300 220，ETSI EN 54-25
- 美國： FCC CFR47第15部分，F(xiàn)CC CFR47 Part 90，
  24和101
- 日本： ARIB RCR STD-T30，
  ARIB STD-T67，ARIB STD-T108
- 外圍設備和S.支持功能
  - 增強型無線電喚醒（eWOR）
    自動低功耗接收功能
    輪詢
  - 包括天線分集支持功能
  - 支持重傳
  - 支持自動確認收到的數據包
  - TCXO支持和控制，同樣處于Power
    模式
  - 自動清除頻道評估（CCA）用于聽取講話前（LBT）系統
  - 內置編碼增益支持增加范圍和穩健性
  - 數字RSSI測量
  - 溫度傳感器
