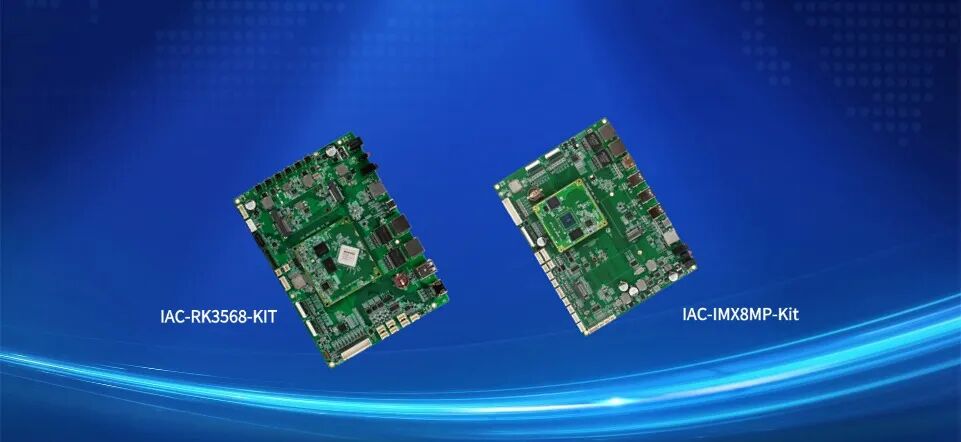

隨著顯示框架的不斷發展，以及GPU性能的不斷提升，以往Linux的framebuffer架構也在慢慢更替，DRM架構成為Linux底層顯示架構。本篇文章主要介紹目前嵌入式平臺上層搭載的Wayland顯示架構，我司IAC-RK3568-Kit、IAC-IMX8MP-Kit搭載的也是此架構。

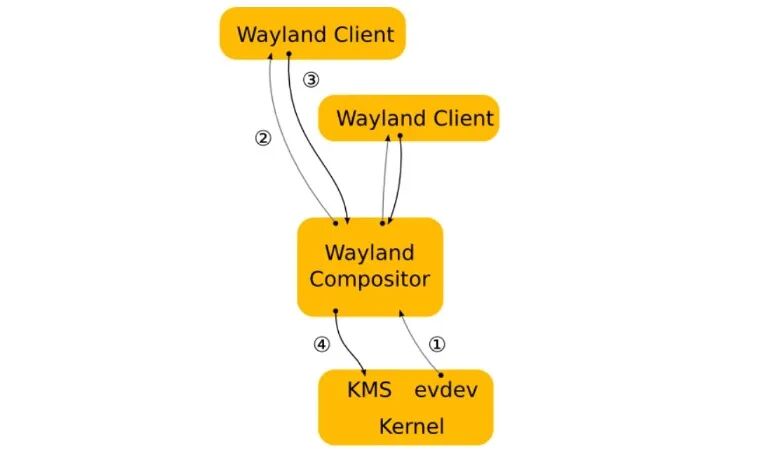

Wayland與Xserver同為顯示框架，但為了更好的適配高性能的GPU，允許Client端直接渲染，無需通過Server渲染再傳到Client，簡易的架構如圖所示：

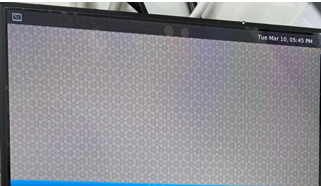

其中Weston就是Wayland架構的Client實現，在我司開發板上自啟動運行后顯示如下圖的桌面:

任意圖形程序都在此框架上渲染，例如Qt、LVGL等，會顯示在當前桌面圖層的上一層。同時也需遵守Weston的相應規則，如輸入規則，輸入設備由Weston統一管理，另外如Qt坐標系統在此框架下也不存在。雖然跟之前相比有些功能限制很大，但如顯示旋轉，個性化設置等也提供了非常便捷的接口，接下來就根據Weston配置文件來修改個性化配置。

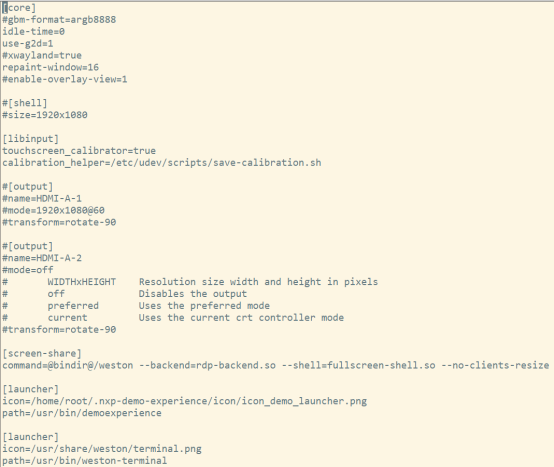

Weston的每次啟動都會去查詢/etc/xdg/weston/weston.ini配置文件，需要特別注意的是，該配置文件有語法檢測，如果出現錯誤字符等會導致Weston啟動失敗。以IAC-IMX8MP-KIT為例，配置文件如下圖所示：

其中shell層主要是用來修改桌面的背景圖以及top bar，具體修改如下：

[shell]
panel-position=none
background-color=0x00FFFFFF

取消top bar，以及全黑背景。libinput層主要是管理輸入設備，如觸摸屏等，上圖選項是打開觸摸校準并且執行其中的一個腳本，而output層主要管理的是屏幕相關，可以修改配置屬性旋轉weston方向，這樣顯示的界面也會跟著旋轉，如此不用去大費周章的修改業務應用，具體修改如下：

[output]
name=DSI-1
transform=270
