AM62x處理器作為TI新一代高性能、低功耗處理器，在工業控制、人機交互、邊緣計算等領域有著廣泛應用。此前，小編整理過大家在OK62xx-C開發板的開發過程中常見的部分問題，得到了很多朋友的關注。

本篇文章將繼續針對開發過程中可能遇到的各類接口問題，為大家提供系統化的排查思路和解決方案。

一、LVDS問題排查

1. 檢查L(zhǎng)VDS顯示屏的輸出模式與屏幕是否一致（VESA和JEIDA）；

2. 確認LVDS屏幕各差分信號的100Ω電阻是否焊接；

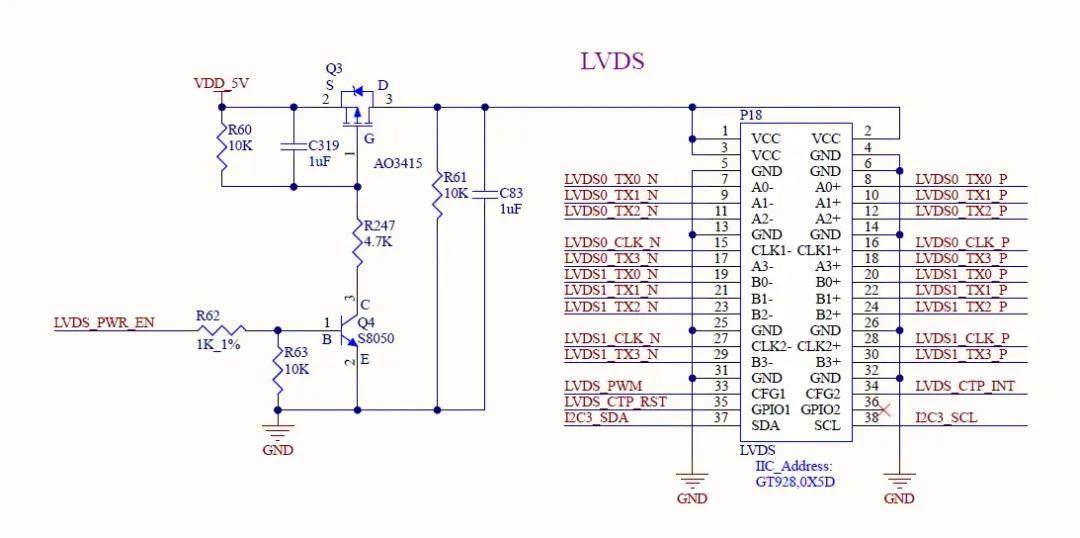

3. LVDS的供電建議添加緩起電路，關注R247位置的電阻是否存在，使得Q3緩慢打開，防止屏幕將VDD_5V拉低；

4. 測量時鐘、數據輸出是否正常。

二、ENET問題排查

1. 確認PHY芯片與MAC端的通訊接口是否一致，是否做了等長處理；

2. 需檢查MDIO總線是否上拉，波形是否正常，MDIO不要分叉布線

3. 確認精密電阻是否滿足要求；

4. 如果速度不滿足需求，可以檢測各路電源以及參考地是否完整

5. 檢測網絡變壓器的中心抽頭是否正確；

6. 檢查同一個總線上的不同PHY芯片地址是否有沖突，與軟件是否一致；

7. MDI數據線是否等長處理，阻抗是否滿足要求。

三、CAN問題排查

1. CAN總線有多個設備時，需要確認兩端的設備是否有120Ω的匹配電阻；

2. 如果CAN設備無法通訊，可以嘗試將CAN設備的參考地連接，減小共模干擾。

四、UART問題排查

1. 串口收發信號需要交叉連接；

2. 確認串口工具配置是否正確，如：波特率；

3. 測量數據輸出是否正常。

五、RS485問題排查

1. 485總線有多個設備時，需要確認兩端的設備是否有120Ω的匹配電阻；

2. 如果485設備無法通訊，可以嘗試485設備的參考地連接，減小共模干擾；

3. 由于485為半雙工傳輸，有些485芯片需要收發控制信號，需要確認芯片驅動是否已經添加。

六、Audio問題排查

1. 如果系統檢測不到音頻芯片，需要查看I2C總線通訊是否正常；

2. 如果可以正常掛載芯片但是沒有聲音輸出，需要先排查I2S數據波形是否正常輸出，再排查音頻輸出是否正常。

七、PCIe問題排查

1. 確認PCIe設備與CPU是否是同源時鐘，頻率是否正確；

2. 檢測PCIe發送信號是否有AC耦合電容；

3. 一般PCIe設備端的發送信號已經添加了AC耦合電容，因此接收端不需要再次添加耦合電容。

八、GPIO問題排查

在選擇GPIO時需要確認該信號是否為Boot啟動項引腳，如果是在上電則不要上下拉電路；或者需要添加緩沖芯片。

以上就是小編為大家整理的OK62xx-C開發板在開發過程中常見的問題類型以及排查思路。相信一定可以幫助到使用這款產品的各位朋友。
