老張的眉頭已經緊鎖三天了。作為某工業變頻器企業的硬件負責人，他剛剛接到客戶通知——由于國際大廠的CAN收發器交期從12周延長到28周，他們負責的一個重點項目面臨停產風險。“又是斷供？”老張嘆了口氣，這已經是今年第三次遭遇供應鏈危機。就在團隊焦頭爛額之際，年輕的工程師小李推開了辦公室的門，“張工，或許我們可以試試國產方案——納芯微的NCA1051。”

一、CAN收發器

在現代工業自動化、汽車電子和智能樓宇控制系統中，控制器局域網（CAN）總線因多主工作方式、傳輸速度快、通信距離遠等特性，已成為不可或缺的通信技術。但是在CAN總線系統中，兩位核心成員之間卻有“矛盾”——CAN控制器（如MCU）輸出的數字信號（TX/RX），無法直接在物理CAN總線（由兩根雙絞線CAN-H與CAN-L組成，傳輸差分模擬信號）上進行長距離、抗干擾的傳輸。

CAN收發器作為用于實現控制器局域網（CAN）通信的物理層接口芯片，正是解決這一“矛盾”的關鍵，它負責在CAN控制器和物理CAN總線之間進行信號轉換：將CAN控制器的數字信號（TX/RX）轉換成在總線上傳輸?shù)牟罘中盘枺–AN-H/CAN-L）；將總線上的差分信號轉換成CAN控制器能理解的數字信號，是溝通兩者的橋梁。

二、國產NCA1051收發器

幾年前，當國產芯片還被視為“備胎”時，納芯微電子（簡稱納芯微）的工程師們已經在實驗室里默默耕耘。他們知道，要打破國外壟斷，必須拿出真本事，下狠功夫。NCA1051的誕生，凝聚了納芯微在芯片領域多年的技術積累。

NCA1051是納芯微一款高速CAN收發器，可提供控制器局域網（CAN）協議控制器和物理兩線CAN總線之間的接口。NCA1051實現ISO 11898-2:2016和SAE J2284-1至SAE J2284-5中定義的CAN物理層，可在CAN FD快速階段以高達5Mbit/s的數據傳輸速率進行可靠通信。NCA1051提供過熱保護和傳輸數據顯性超時功能。這些功能使NCA1051成為所有類型HS-CAN網絡的絕佳選擇，在不需要通過總線具有喚醒功能的靜默模式的節點中。

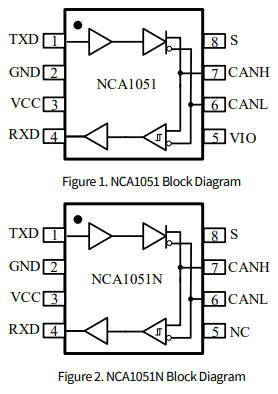

功能框圖

三、核心技術優勢

NCA1051 CAN收發器的設計深度貼合工業級與汽車級電子應用的實際需求，能滿足大部分應用場景對高質量通信品質的苛刻要求。

1.高速傳輸+低延遲，保障實時控制

NCA1051支持CAN FD快速階段最高 5Mbit/s的數據速率，遠超傳統CAN收發器（1Mbit/s），可滿足變頻控制、運動控制、汽車電子等場景中“大量實時數據交互”需求（如電機轉速、傳感器數據、控制指令的同步傳輸）；

環路延遲＜250ns，遠低于行業平均水平（通常300ns+），確?？刂浦噶睢凹磿r(shí)下發—即時響應”，避免因延遲導致的控制精度下降。

2.強大的總線故障保護，應對復雜環境

工業環境復雜多變，總線容易遭受各種電壓沖擊，如接線錯誤、雷擊感應、電源浪涌等高壓沖擊。NCA1051的總線故障保護達到-70V~70V，當總線意外遭遇高電壓時，芯片能有效保護自身及后續電路，大大提高了系統的可靠性。搭配過流保護（限制短路電流）、過熱保護（溫度超閾值自動關斷），進一步提升系統在復雜環境下的魯棒性。

3.寬電壓兼容+無源特性，降本增效

NCA1051其3V~5V寬電源電壓范圍，可直接與3.3V MCU（如STM32系列）、5V MCU（如8051系列）連接，無需額外電平轉換芯片，簡化了系統結構，降低了整體成本。

無源特性：電源斷開時，CAN-H/CAN-L引腳呈現高阻抗無源狀態，不會影響總線其他節點的正常通信，特別適合多節點串聯的大型網絡（如樓宇自動化系統）。

4.靜默模式+TXD超時保護，保障網絡穩定

NCA1051具備靜默模式，通過S引腳高電平激活，此時發射器禁用、接收器正常工作，可防止故障控制器長期占用總線，避免整個網絡癱瘓。

TXD顯性超時保護：若TXD引腳因硬件/軟件故障長期保持低電平（顯性狀態），超過800us~4500us后，芯片會自動禁用發射器，釋放總線為隱性狀態，確保其他節點正常通信。

5.寬工溫+低功耗，多場景適配

NCA1051工作溫度覆蓋-40℃~125℃，既能適應北方極寒地區的戶外設備（如充電樁、戶外傳感器），也能耐受工業變頻器、汽車發動機艙等高溫環境，能夠適應工業、汽車復雜極端的工況環境。

隱性模式下典型電流僅5mA，靜默模式2.5mA，搭配電源斷開時的低漏電流特性，適合電池供電的工業傳感器等低功耗場景。

四、典型應用場景

NCA1051的卓越特性使其在多個領域展現出了廣泛應用價值。

1.工業自動化與控制

在工業自動化領域，NCA1051可用于工業控制器、傳感器和驅動系統，實現各控制模塊之間的可靠通信。高達5Mbit/s的數據傳輸能力，適合需要高速數據交換的工業場景。

2.汽車電子與交通設備

可用于車身電子、車載傳感器、新能源汽車輔助控制系統（非動力總成）等應用場景。符合SAE J2284標準，寬溫設計耐受發動機艙高溫，ESD防護能力強，支持NMEA2000、ISO11783等車載CAN協議。

3.變頻空調控制

NCA1051在工業變頻空調壓縮機電路設計中表現卓越。其高可靠性和高速通信能力確保了空調系統在各種工況下的穩定運行，同時其國產化身份也為客戶提供了高性價比的解決方案。

4.樓宇自動化

在樓宇自動化領域，NCA1051可用于安防系統和中央空調控制等，實現各個子系統之間的高效、可靠通信。其支持110個節點的擴展能力，滿足大型樓宇多子系統互聯需求，無源特性確保單個節點斷電不影響整體網絡，寬電壓兼容適配不同品牌的控制器。

五、國產化優勢與供應鏈安全

在全球芯片供應波動加劇的背景下，NCA1051的國產化身份成為核心競爭力之一，可有效保證產品供應的安全和可靠：

自主知識產權：采用完全正向設計，擁有全部核心技術專利，不依賴國外授權，從根源上避免“技術卡脖子”。

穩定供應鏈保障：納芯微電子作為國內高性能模擬芯片領軍企業，已構建成熟的晶圓代工、封裝測試供應鏈體系，交期穩定在4~8周，遠低于國際大廠的超長交期，有效解決“斷供停產”風險。

全產業鏈支持：依托納芯微在“信號感知、系統互聯、功率驅動”的完整產業布局，可為客戶提供“CAN收發器+傳感器+電源管理”的一站式解決方案，簡化技術對接與供應鏈管理。

對于許多企業來說，選擇國產芯片不僅是成本考量，更是供應鏈安全的戰略需要。

六、故事的結局

夜幕降臨，老張的辦公室依然亮著燈。不過這次，他不是在為斷供發愁，而是在規劃下一代產品的升級方案?！坝袝r(shí)候，危機反而是轉機，”他在項目總結報告中寫道，“NCA1051不僅解決了我們的供應鏈問題，也給我們帶來了新的選擇?！睆谋黄冗x擇到主動擁抱，這是國產芯片的逆襲之路，也是中國制造轉型升級的縮影。在通往高質量發展的道路上，這樣的故事正在各個角落上演。

如需了解更多NCA1501 CAN收發器的信息或申請樣品，可聯系納芯微官方授權代理商——郵箱：sales@chiplinkstech.com；官網：https://www.chiplinkstech.com/；微信公眾號：智聯微-電機控制芯片。提供選型服務和技術支持，期待與您攜手合作。

附核心參數表：
