AMC1304-Q1 是一款精密的 δ-σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該屏障經認證可提供高達 7000 V 的增強隔離峰符合 DIN V VDE V 0884-10、UL1577 和 CSA 標準。該器件與隔離式電源結合使用，可防止高共模電壓線上的噪聲電流進入本地系統接地并干擾或損壞低壓電路。
*附件：amc1304l05-q1.pdf

AMC1304-Q1 的輸入經過優化，可直接連接到分流電阻器或其他低電壓電平信號源?！?0mV 器件獨特的低輸入電壓范圍可顯著降低分流器的功耗，同時支持出色的交流和直流性能。通過使用適當?shù)臄?shù)字濾波器（即集成在 TMS320F2807x 或 TMS320F2837x 系列上）對比特流進行抽取，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 81 dB （13.2 ENOB）。

在高側，調制器由集成的低壓差 （LDO） 穩壓器供電，該穩壓器允許 4 V 至 18 V （LDOIN） 之間的非穩壓輸入電壓。隔離式數字接口采用3.3 V或5 V電源（DVDD）供電。

AMC1304-Q1 采用寬體 SOIC-16 （DW） 封裝。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 溫度等級 1：–40°C 至 +125°C
  • HBM ESD 分類 2 級
  • CDM ESD 分類 C6 級
• 引腳兼容系列，具有：
  • ±50mV或±250mV輸入電壓范圍
  • CMOS 或 LVDS 數字接口選項
• 優異的直流性能：
  • 失調誤差：±50 μV 或 ±100 μV（最大值）
  • 失調漂移：1.3 μV/°C（最大值）
  • 增益誤差：±0.2% 或 ±0.3%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 安全相關認證：
  • 7000伏PK根據 DIN V VDE V 0884-10 （VDE V 0884-10）： 2006-12 的增強隔離
  • 5000伏有效值隔離 1 分鐘，符合 UL1577 標準
  • CAN/CSA 第 5A 號組件驗收服務通知
• 瞬態抗擾度：15 kV/μs（最小值）
• 高電磁場抗擾度
  （參見應用筆記 SLLA181A）
• 外部5 MHz至20 MHz時鐘輸入
• 片內18V LDO穩壓器

參數

方框圖

AMC1304L05-Q1 是 AEC-Q100 認證的高精度增強型隔離 ΔΣ 調制器，內置 LDO 調節器，專為汽車高壓場景設計，具備 ±50 mV 輸入范圍、LVDS 數字接口與高隔離等級，適用于牽引逆變器、車載充電器等場景的高精度電流 / 電壓檢測。

核心參數與特性

• 性能規格 ：16 位分辨率，微分非線性（DNL）±0.99 LSB，積分非線性（INL）±5 LSB；偏移誤差最大 ±50 μV，偏移漂移最大 1.3 μV/°C，增益誤差最大 ±0.3%。
• 輸入與接口 ：差分輸入范圍 ±50 mV（最大鉗位電壓 ±62.5 mV），輸入阻抗 5 kΩ；采用 LVDS 數字接口，外部時鐘輸入范圍 5 MHz-20.1 MHz，數據同步于 CLKIN 下降沿輸出。
• 隔離與抗干擾 ：增強型隔離等級，峰值隔離電壓 7000 VPK，1 分鐘耐壓 5000 VRMS；共模瞬態抗擾度（CMTI）最小 15 kV/μs，共模抑制比（CMRR）直流時達 -98 dB，電磁干擾免疫力強。
• 供電與功耗 ：集成 LDO 支持 4V-18V 寬輸入（LDOIN），輸出 3.45 V（VCAP）；控制器側供電（DVDD）3.0V-5.5V；LDO 輸入電流典型值 5.3 mA，LVDS 接口供電電流典型值 6.1 mA。
• 封裝與環境 ：16 引腳 SOIC（DW）封裝（10.3mm×7.5mm），工作溫度范圍 -40°C 至 +125°C，ESD 防護等級 HBM ±2500V、CDM ±1000V。

關鍵功能說明

• 調制與濾波 ：二階 ΔΣ 調制器輸出 1 位比特流，需搭配外部數字濾波器（如 sinc3 濾波器） decimation 處理，78 kSPS 數據率下動態范圍達 81 dB（13.2 ENOB）。
• 集成 LDO 與供電 ：內置 LDO 簡化高壓供電設計，無需額外穩壓電路；LDO 輸入需配置 0.1 μF 去耦電容，輸出（VCAP）需搭配 0.1 μF 電容穩定電壓。
• 故障安全與過范圍輸出 ：LDO 輸入缺失時輸出保持穩定，避免系統誤動作；輸入超量程時，每 128 個時鐘周期輸出一個特定比特，區分供電故障與滿量程輸入。
• 抗干擾性能 ：電源抑制比（PSRR）達 -110 dB，輸入帶寬 800 kHz，能有效抑制高壓環境中的電源噪聲與瞬態干擾。

典型應用場景

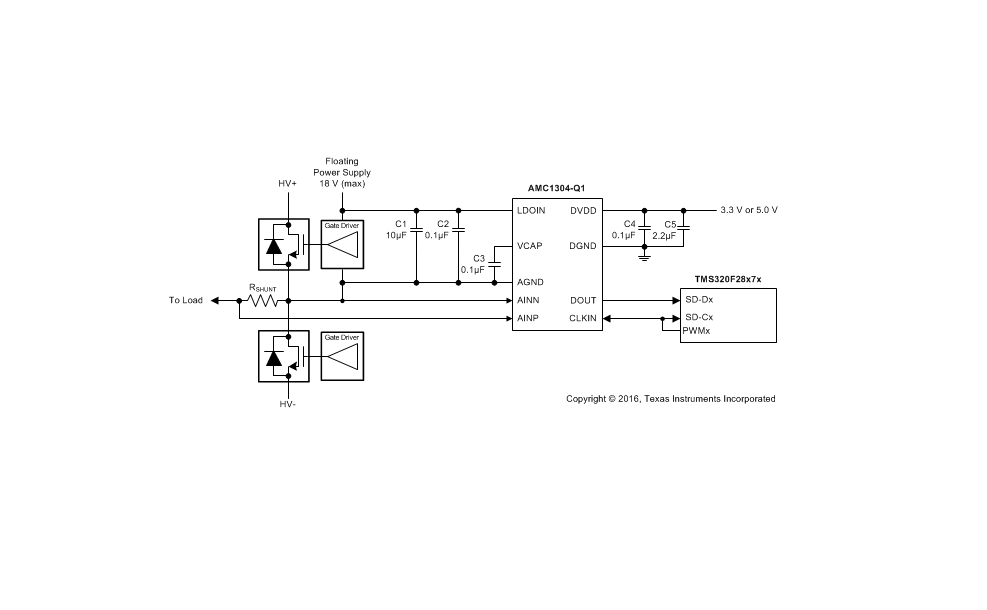

適用于汽車牽引逆變器、車載充電器（OBC）、DC-DC 轉換器、電池管理系統（BMS）等高壓場景，可直接對接分流電阻實現高精度電流檢測，或通過電阻分壓器實現隔離電壓檢測，適配 TMS320F2807x/F2837x 等 MCU 的 sigma-delta 濾波器模塊（SDFM）。

應用設計要點

• 電源與去耦 ：LDOIN 引腳需外接 0.1 μF 低 ESR 陶瓷去耦電容（可追加 10 μF 電容增強濾波），VCAP 引腳配置 0.1 μF 去耦電容，均靠近引腳放置。
• 布局建議 ：嚴格保持引腳間爬電距離與電氣間隙≥8 mm；模擬輸入走線遠離數字電路，LVDS 接口需在靠近器件處放置 100 Ω 終端電阻，分流電阻貼近模擬輸入引腳且走線對稱。
• 輸入配置 ：電流檢測時直接連接低阻抗分流電阻，電壓檢測需通過高精度電阻分壓器衰減高壓；為抵消偏置電流影響，建議在 AINN 引腳串聯與檢測電阻等值的匹配電阻。
• 時鐘與同步 ：多通道應用時需同步外部時鐘（CLKIN），占空比保持在 40%-60%；接口啟動時間為 32 個 CLKIN 周期，模擬啟動時間 1 ms，需預留足夠啟動時間。
