近日，以中國科學院蘇州納米技術與納米仿生研究所、意大利墨西拿大學等機構為核心的國際化科研團隊，在拓?fù)渥孕娮悠骷c斯格明子應用研究中取得重要進展。該研究以“Topological Skyrmion-Based Spin-Torque-Diode Effect in Magnetic Tunnel Junctions”為題發表在《Advanced Electronic Materials》上。致真精密儀器自旋測試多功能克爾顯微鏡，對斯格明子的靜態磁疇結構進行了精準成像，為理解其在磁隧道結中的行為提供了重要實驗依據。

致真精密儀器自旋測試多功能克爾顯微鏡進行磁疇結構表征分析

隨著物聯網和邊緣計算的飛速發展，對納米尺度、低功耗的微波探測與硬件需求日益迫切。磁性隧道結作為自旋電子學的核心器件，是構建高性能微波探測器的理想平臺。與此同時，一種名為磁性斯格明子的拓?fù)浯沤Y(jié)構，因其具有拓?fù)浔Ｗo(hù)、尺寸小、驅動電流低等優異特性，成為未來信息存儲和計算器件的研究熱點。

研究團隊制備了亞300納米的納米柱MTJ器件，其底部集成了由[Pt/Co/Ta]?多層膜構成的斯格明子層，旨在室溫下穩定斯格明子。通過極向磁光克爾效應顯微鏡表征，在寬磁場范圍內觀察到了孤立的斯格明子（圖1）。關鍵的證據來自定量磁力顯微鏡測量，該測量在經過差分處理后，直接證實了在MTJ的自由層內存在一個單個斯格明子，明確了斯格明子態已從SkyL被imprinting到MTJ的自由層中。

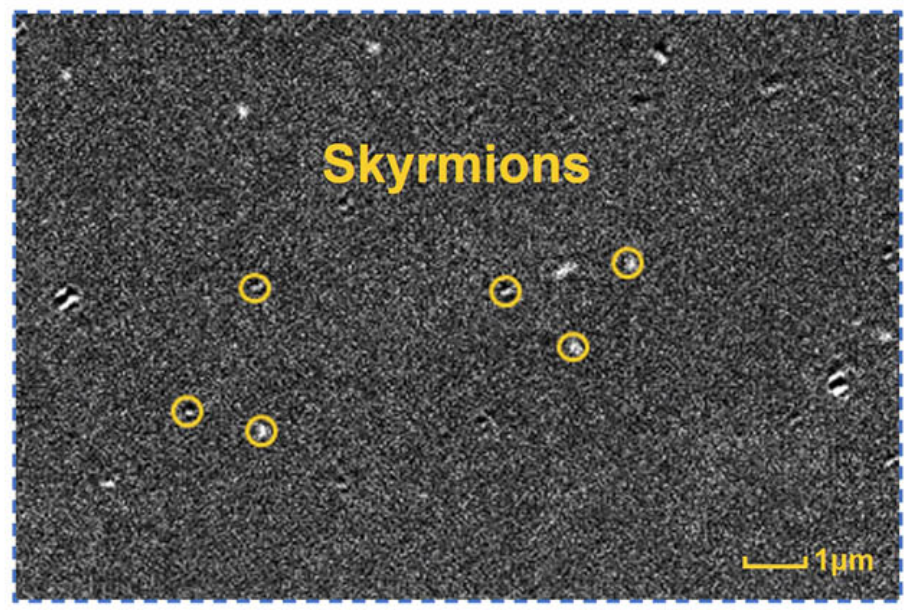

圖1：通過p-MOKE成像觀察到了孤立的斯格明子

團隊利用自旋轉矩鐵磁共振技術來研究斯格明子的微波響應。測量結果表明，在斯格明子態穩定的區域（區域A），成功通過自旋轉移矩電激發了一個共振頻率接近4 GHz的模式（圖2）。作為對比實驗，在無SkyL的傳統MTJ中未觀察到該模式。

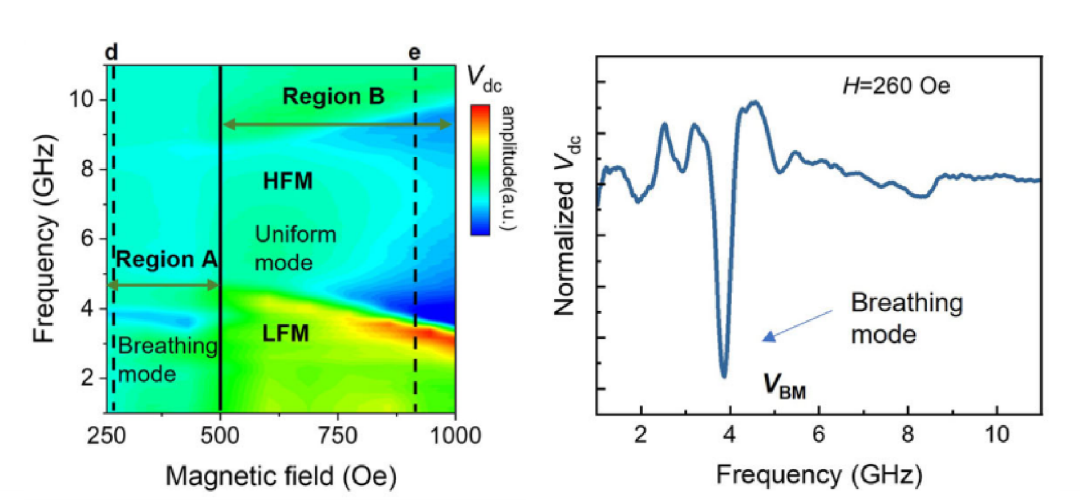

圖2：ST-FMR頻譜圖，顯示區域A中頻率近4 GHz的共振峰，及其窄帶寬特性

通過全3D微磁模擬，研究確認該激發模式為斯格明子的呼吸模式（圖3）。與MTJ中自由層和參考層的均勻模進動相比，斯格明子呼吸模的共振曲線展現出顯著更窄的帶寬（163 MHz），這帶來了更優的選擇性，對于設計無需微波濾波器的緊湊型微波探測器至關重要。此外，研究還通過施加特定的磁場路徑，成功實現了零場下斯格明子的穩定及其STD效應的演示，這對此類器件的實際應用具有重要意義。

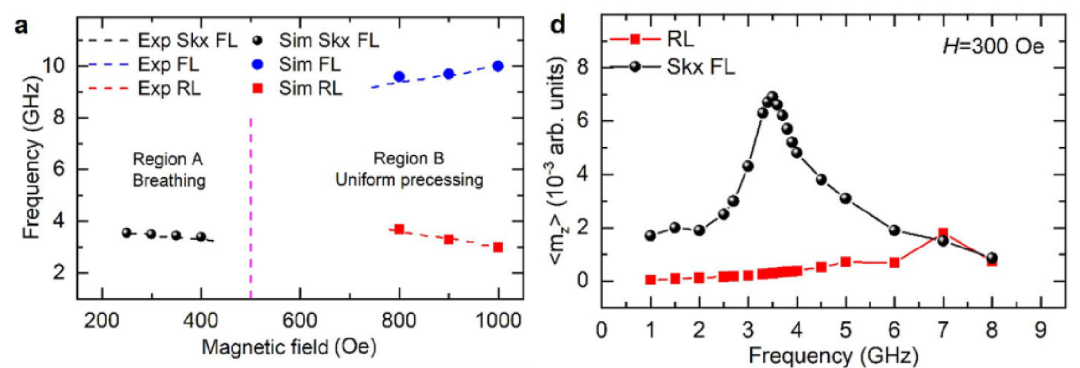

圖3：微磁模擬結果，將實驗觀測到的模式與斯格明子呼吸模相關聯

本工作不僅展示了首個斯格明子基STD的概念驗證，也標志著斯格明子微波技術發展的開端。該結果呼吁將承載更小斯格明子的斯格明子材料與最先進的TMR堆棧集成，以進一步縮小拓?fù)?a target="_blank">二極管的尺寸并增強檢測靈敏度。此項突破預計將在自旋電子學及混合CMOS-自旋電子技術領域產生積極推動作用。

在研究中，致真精密儀器自旋測試多功能克爾顯微鏡，應用于對薄膜樣品進行磁疇結構成像，成功在室溫、200 Oe外場下觀測到直徑約250 nm的孤立斯格明子，為確認斯格明子態在[Pt/Co/Ta]?多層膜中的存在及其隨磁場的演化提供了關鍵直觀證據。

自旋測試多功能克爾顯微鏡

自旋測試多功能克爾顯微鏡可對磁性材料和自旋電子芯片進行高分辨磁疇成像，分辨率可達250nm,配置高度智能化的控制系統和多功能磁場探針臺,將光學成像、多維磁場、電學輸運表征微波測試、變溫模塊集成于一體,一鍵操作便能實現磁場、電流、自旋軌道矩、自旋轉移矩等各種激勵條件下的磁動力學過程觀察。配備微秒級快速反應磁場,能夠進行高精度磁疇速度測量和DMI測量。
