PCIe通信案例（DMA方式）

案例說明

案例功能：ARM端基于PCIe總線（開啟PCIe DMA）對FPGABRAM進行讀寫測試。應用程序通過ioctl函數發送命令開啟PCIe DMA傳輸數據后，等待驅動上報input事件；當應用層接收到input事件，說明DMA傳輸數據完成。

ARM端案例位于產品資料“4-軟件資料Demoplatform-demosdma_memcpy_demo”目錄下，F(xiàn)PGA端案例位于產品資料“4-軟件資料DemoFPGA-demosbram_pcie”目錄下，具體說明如下：

表 1

備注：dma_memcpy_demo案例同時支持使用CPU DMA對DDR進行讀寫測試，詳情請查看“基于CPU DMA的DDR讀寫測試”小節。

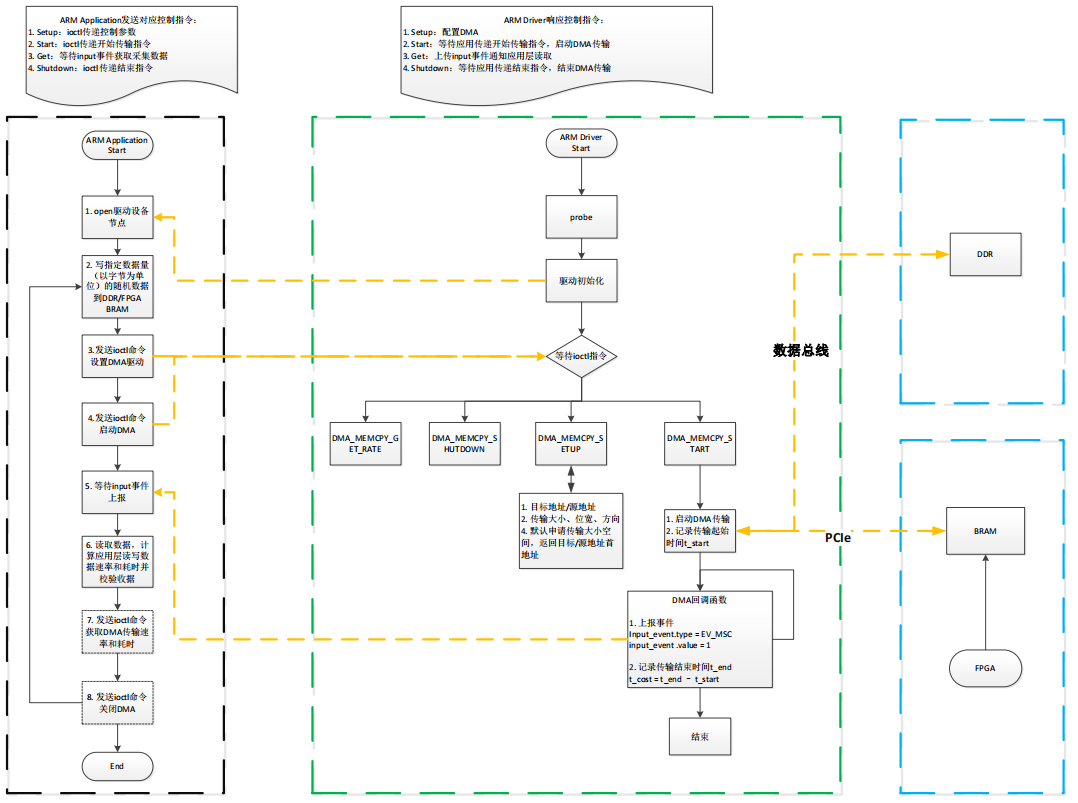

程序流程如下圖所示。

圖 1

程序原理說明：

ARM端：

采用PCIe DMA方式；

將數據寫入至dma_memcpy/pcie_dma_memcpy驅動申請的連續內存空間（位于DDR）；

配置PCIe DMA，如源地址、目標地址、傳輸?shù)臄?shù)據大小等；

寫操作：通過ioctl函數啟動PCIe DMA，通過PCIe總線將數據搬運至FPGA BRAM；

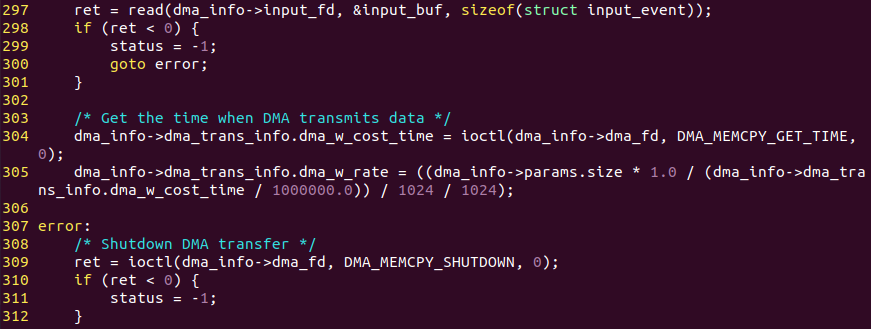

程序接收驅動上報input事件后，將通過ioctl函數獲取PCIe DMA搬運數據耗時，并計算DMA傳輸速率（即寫速率）；

讀操作：通過ioctl函數啟動PCIe DMA，通過PCIe總線將FPGA BRAM中的數據搬運至dma_memcpy/pcie_dma_memcpy驅動申請的連續內存空間（位于DDR）；

程序接收驅動上報input事件后，將數據從內核空間讀取至用戶空間，然后校驗數據，同時通過ioctl函數獲取PCIe DMA搬運數據耗時，并計算DMA傳輸速率（即讀速率）。

FPGA端：

實現PCIeEndpoint功能；

處理PCIeRC端發起的PCIeBAR0空間讀寫事務；

將PCIeBAR0讀寫數據緩存至FPGA BRAM中。

案例測試

請將創龍科技TLZU-EVM評估板PCIe(CON25)接口連接至TL3588-EVM評估板PCIeRC(CON21)接口，硬件連接如下圖所示。

圖 2

請將創龍科技TLZU-EVM評估板上電啟動，加載運行FPGA案例"bram_pciebin"目錄下的可執行程序。

請將案例"dma_memcpy_demodtsbin"目錄下的boot-dma-memcpy.img內核鏡像文件拷貝至評估板文件系統。執行如下命令，替換內核鏡像文件至系統啟動卡，評估板重啟生效。

備注：如需固化至eMMC，請將設備節點修改為"/dev/mmcblk0p3"。

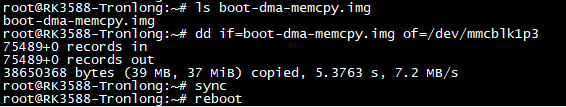

Target# dd if=boot-dma-memcpy.imgof=/dev/mmcblk1p3

Target# sync

Target# reboot

圖 3

請將案例"bindma_memcpy_demo"可執行程序和"driverbinpcie_dma_memcpy.ko"PCIe DMA驅動程序拷貝至文件系統任意目錄下。

圖 4

執行如下命令，賦予可執行程序dma_memcpy_demo執行權限。

Target# chmod a+x dma_memcpy_demo

圖 5

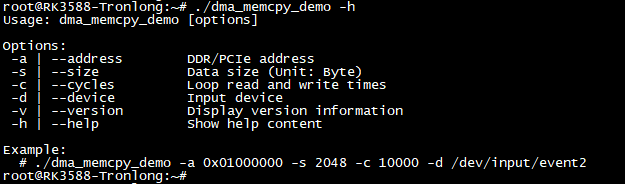

進入評估板文件系統，在可執行程序所在目錄執行如下命令查看程序參數。

Target# ./dma_memcpy_demo -h

參數解析：

-a：設置DDR或PCIe地址；

-s：設置傳輸數據大?。▎挝唬築yte）；

-c：設置循環讀寫次數；

-d：設置輸入設備；

-v：顯示版本信息；

-h：顯示幫助內容。

圖 6

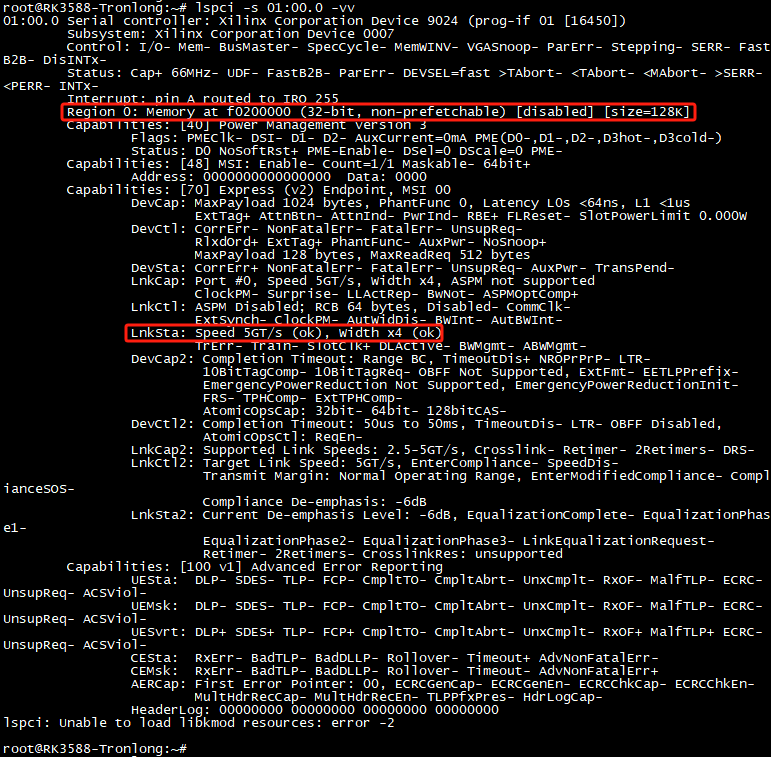

執行如下命令，查看PCIeBAR空間地址。從下圖可見，PCIeBAR空間映射至0xf0200000地址，大小為128KByte，并查看PCIe設備連接狀態。

備注：若打印信息與"Speed 5GT/s(ok)，Width x4(ok)"不一致，可能是接觸不良導致，需斷電后擦拭金手指部分，重新插拔。

Target# lspci -s 01:00.0 -vv

圖 7

進入評估板文件系統執行如下命令，加載PCIe DMA驅動程序。

Target# insmod -f pcie_dma_memcpy.ko

圖 8

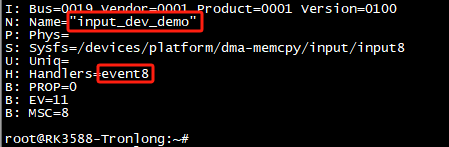

執行如下命令，查看事件號。

Target# cat /proc/bus/input/devices

圖 9

圖 10

執行如下命令，調整打印級別，避免調試串口終端打印內核信息影響觀察測試結果。

Target# echo 1 4 1 7 > /proc/sys/kernel/printk

圖 11

執行如下命令，使能PCIe設備。

Target# echo 1 > /sys/class/pci_bus/0000:01/device/0000:01:00.0/enable

圖 12

執行如下命令，將隨機數據先寫入FPGABRAM，再從FPGABRAM讀出。測試完成后，程序?qū)?huì)打印最終測試結果，包含讀寫平均傳輸耗時、讀寫平均傳輸速率、讀寫錯誤統計等信息。

Target# ./dma_memcpy_demo -a 0xf0200000 -s 131072-c 100-d /dev/input/event8

圖 13

表 2

PCIeGen2編碼開銷為8b/10b，PCIeGen2傳輸數據的開銷如下：

（1）物理層：Start(1Byte)、End(1Byte)

（2）數據鏈路層：Sequence(2Byte)、LCRC(4Byte)

（3）傳輸層：Header(12Byte或16Byte)、ECRC(4Byte)

PCIe理論帶寬計算如下：

寫速率：rate = 5Gb/s x num-lanes x 編碼開銷x (MPS/ (MPS + 傳輸數據的開銷))

讀速率：rate = 5Gb/s x num-lanes x 編碼開銷x (RCB/ (RCB + 傳輸數據的開銷))

MaxPayload為128Byte，RCB為64Byte，為了計算協議消耗更高的理論帶寬，取TLP header size =16Byte，因此可計算到PCIeGen2傳輸數據的開銷為28字節。

若num-lanes為2，則計算得到理論速率為：

寫速率：rate = 5Gb/s x 2x 8/10 x (128 / (128 + 28)) ≈840.20MB/s

讀速率：rate = 5Gb/s x 2x 8/10 x (64 / (64 + 28)) ≈712.34MB/s

若num-lanes為4，則計算得到理論速率為：

寫速率：rate = 5Gb/s x 4x 8/10 x (128 / (128 + 28)) ≈1640.4MB/s

讀速率：rate = 5Gb/s x 4x 8/10 x (64 / (64 + 28)) ≈1424.68MB/s

案例編譯（ARM端）

請將產品資料“4-軟件資料Demoplatform-demosdma_memcpy_demo”案例源碼拷貝至Ubuntu工作目錄。

（1）應用程序編譯

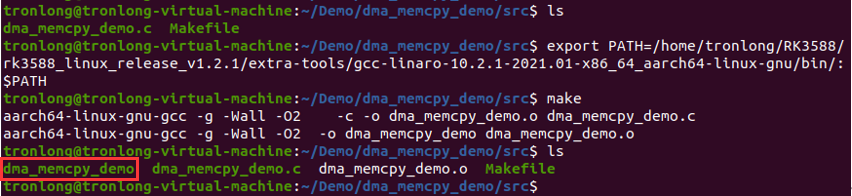

進入案例應用程序源碼目錄，執行如下命令，配置應用程序交叉編譯工具鏈環境變量，然后進行編譯，編譯完成將會在當前目錄下生成dma_memcpy_demo可執行程序。

Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin/:$PATH

Host# make

圖 14

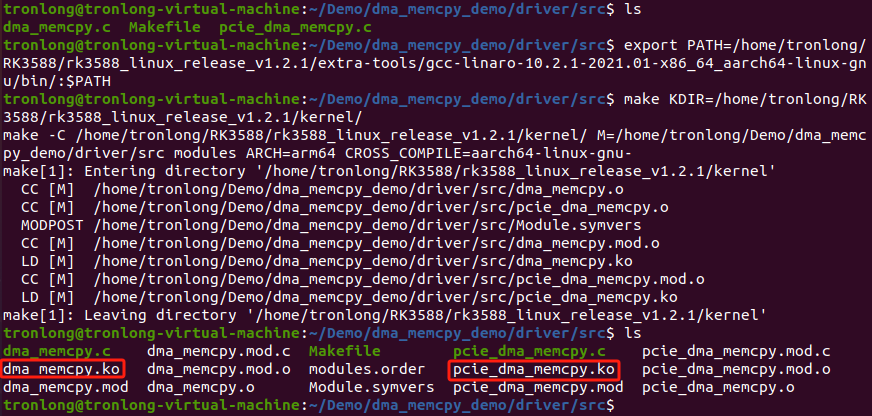

（2）驅動程序編譯

進入案例驅動程序源碼目錄，執行如下命令，配置驅動程序交叉編譯工具鏈環境變量，然后進行編譯，編譯完成將會在當前目錄下生成dma_memcpy.ko、pcie_dma_memcpy.ko驅動程序。

Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin/:$PATH

Host# make KDIR=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/kernel/

圖 15

（3）設備樹編譯

請將案例"dtssrctl3588-evm-dma-memcpy.dts"設備樹源文件拷貝至LinuxSDK源碼目錄"kernel/arch/arm64/boot/dts/rockchip/"。

圖 16

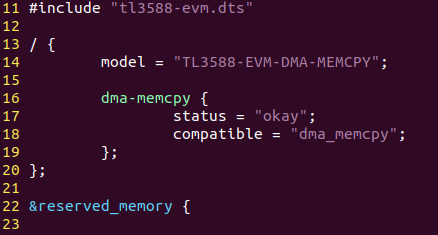

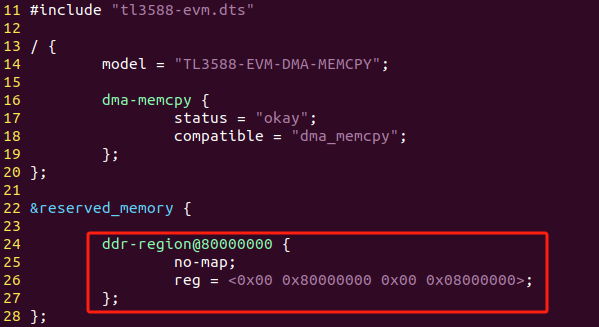

備注：案例"armdtssrctl3588-evm-dma-memcpy.dts"設備樹源文件主要新增dma_memcpy節點，用于加載dma_memcpy或pcie_dma_memcpy驅動，具體如下圖所示。內核鏡像文件"armdtsbinboot-dma-memcpy.img"已包含tl3588-evm-dma-memcpy.dts編譯生成的設備樹鏡像文件。

圖 17

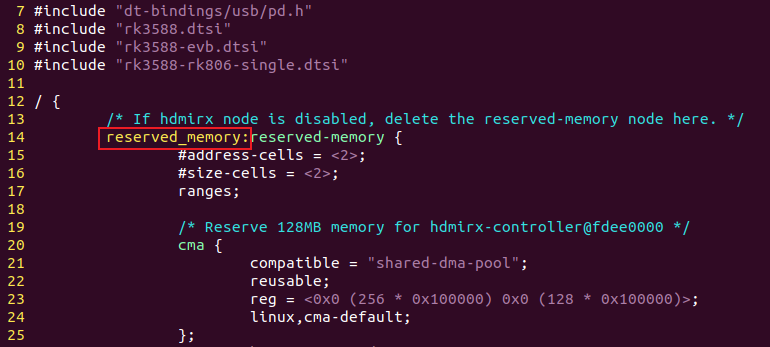

由于tl3588-evm-dma-memcpy.dts設備樹源文件需要引用reserved-mempcy節點，因此需要新增reserved-mempcy節點別名。進入LinuxSDK源碼目錄，執行如下命令，修改"rk3588-evb7-lp4.dtsi"文件。

Host# vi kernel/arch/arm64/boot/dts/rockchip/rk3588-evb7-lp4.dtsi

圖 18

修改內容如下：

reserved_memory:reserved-memory { //新增內容

圖 19

修改完成后，保存退出，請按照《Debian系統使用手冊》文檔Debian系統鏡像編譯、生成章節，替換設備樹并重新編譯內核，將生成的內核鏡像文件拷貝至評估板文件系統進行固化。該內核鏡像已包含tl3588-evm-dma-memcpy.dts對應的設備樹鏡像文件。

關鍵代碼說明（ARM端）

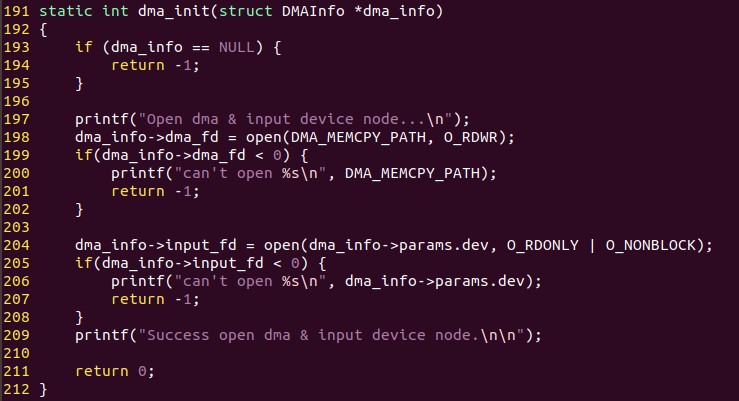

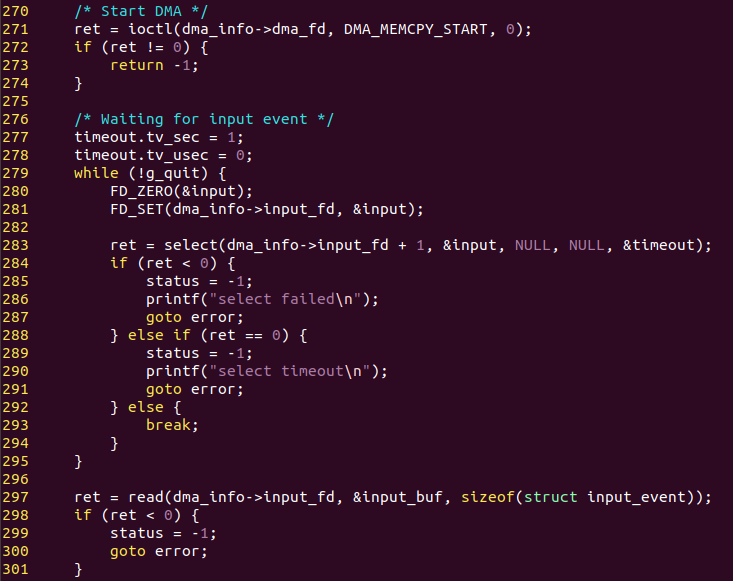

（1）打開設備節點。

圖 20

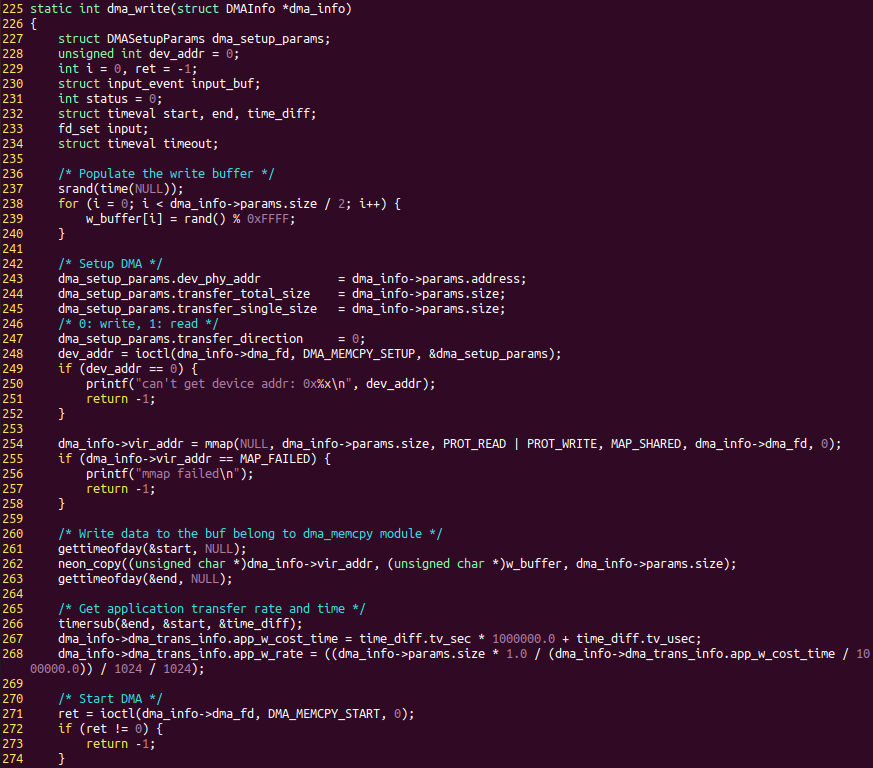

（2）寫數據操作。

圖 21

圖 22

圖 23

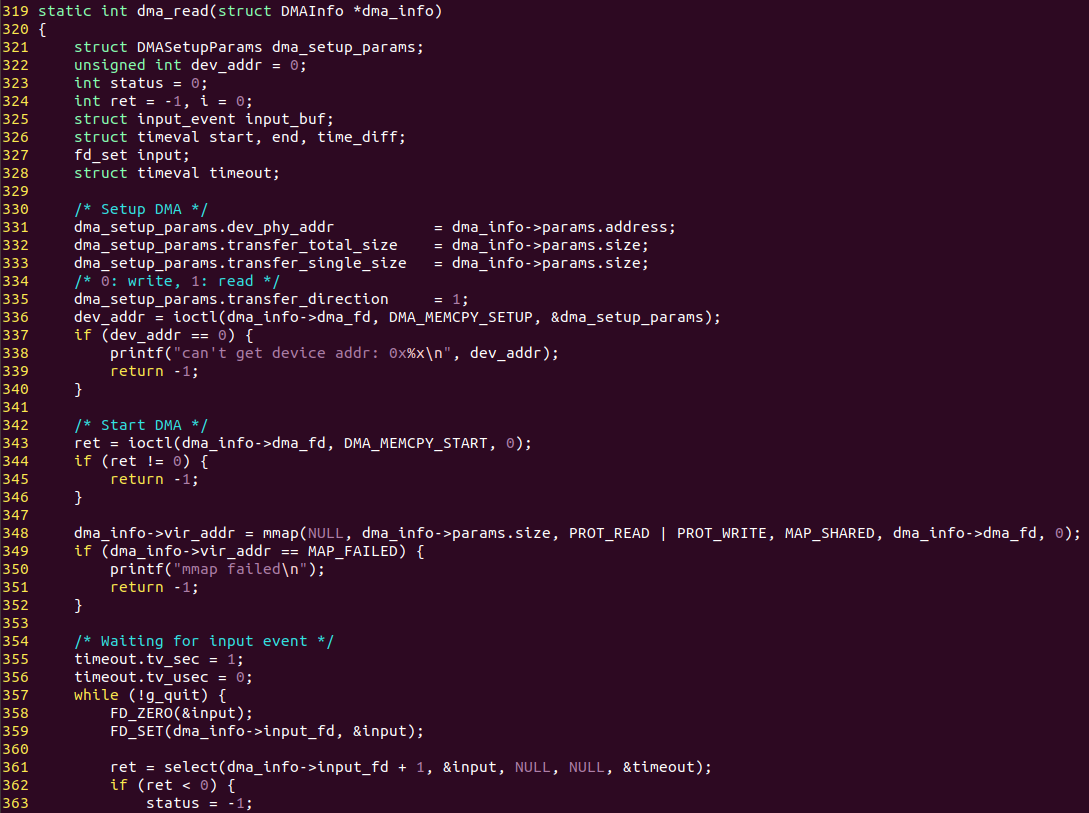

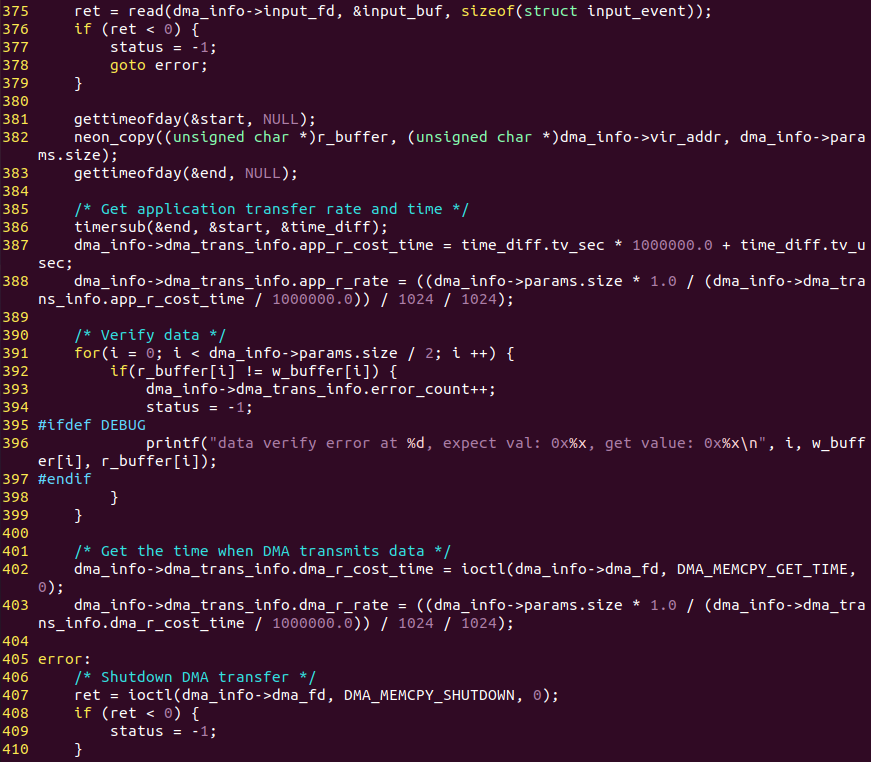

（3）讀取數據操作。

圖 24

圖 25

基于CPU DMA的DDR讀寫測試

本小節使用dma_memcpy_demo案例，通過CPU DMA對DDR進行讀寫，并計算傳輸速率。

備注：本次測試由CPU對DDR進行讀寫，未使用PCIe總線。

請將案例"bindma_memcpy_demo"可執行程序和"driverbindma_memcpy.ko"驅動程序拷貝至文件系統任意目錄下。

圖 26

執行如下命令，賦予可執行程序dma_memcpy_demo執行權限。

Target# chmod a+x dma_memcpy_demo

圖 27

進入評估板文件系統執行如下命令，加載CPU DMA驅動程序。

Target# insmod -f dma_memcpy.ko

圖 28

執行如下命令，查看事件號。

Target# cat /proc/bus/input/devices

圖 29

圖 30

執行如下命令，調整打印級別，避免調試串口終端打印內核信息影響觀察測試結果。

Target# echo 1 4 1 7 > /proc/sys/kernel/printk

圖 31

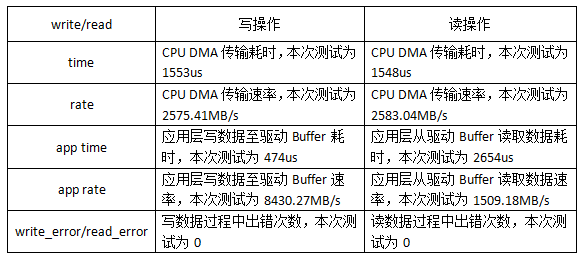

執行如下命令，進行DDR讀寫測試。測試完成后，程序?qū)?huì)打印最終測試結果，包含讀寫平均傳輸耗時、讀寫平均傳輸速率、讀寫錯誤統計等信息。其中，寫速率為2575.41MB/s，讀速率為2583.04MB/s。

Target# ./dma_memcpy_demo-a 0x80000000-s 4194304 -c 100-d /dev/input/event8

圖 32

表 3

備注：0x80000000為預留的DDR地址空間，如下圖所示，大小為128MByte。

圖 33?tl3588-evm-dma-memcpy.dts

PCIe通信案例（非DMA方式）

案例說明

案例功能：ARM端通過PCIe總線（非DMA方式）對FPGABRAM進行數據讀寫測試，同時校驗數據和計算讀寫速率。

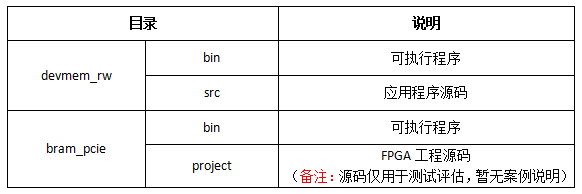

ARM端案例位于產品資料“4-軟件資料Demobase-demosdevmem_rw”目錄下，F(xiàn)PGA端案例位于產品資料“4-軟件資料DemoFPGA-demosbram_pcie”目錄下，具體說明如下：

表 4

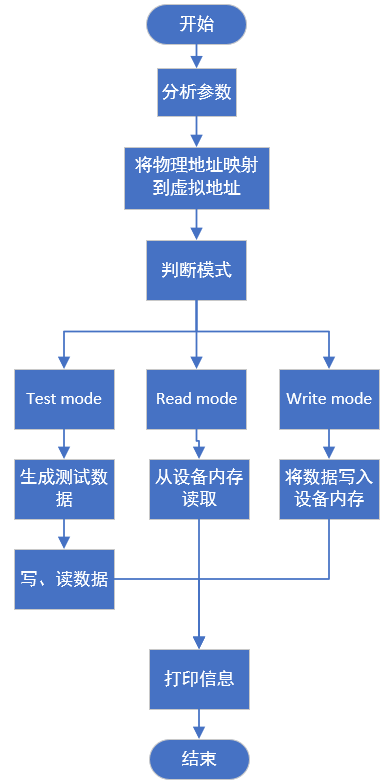

程序流程說明：

（1）ARM端通過PCIe總線將數據寫入FPGA BRAM；

（2）ARM端通過PCIe總線從FPGA BRAM讀取數據；

（3）判斷寫入與讀取數據的正確性，并計算讀寫速率。

圖 34

案例原理說明：

ARM端：

ARM端使用mmap函數對物理地址進行轉換；

可根據指定的訪問操作類型按字節(Byte)、按半字(Halfword)進行訪問。

FPGA端：

實現PCIeEndpoint功能；

處理PCIeRC端發起的PCIeBAR0空間讀寫事務；

將PCIeBAR0讀寫數據緩存至FPGA BRAM中。

案例測試

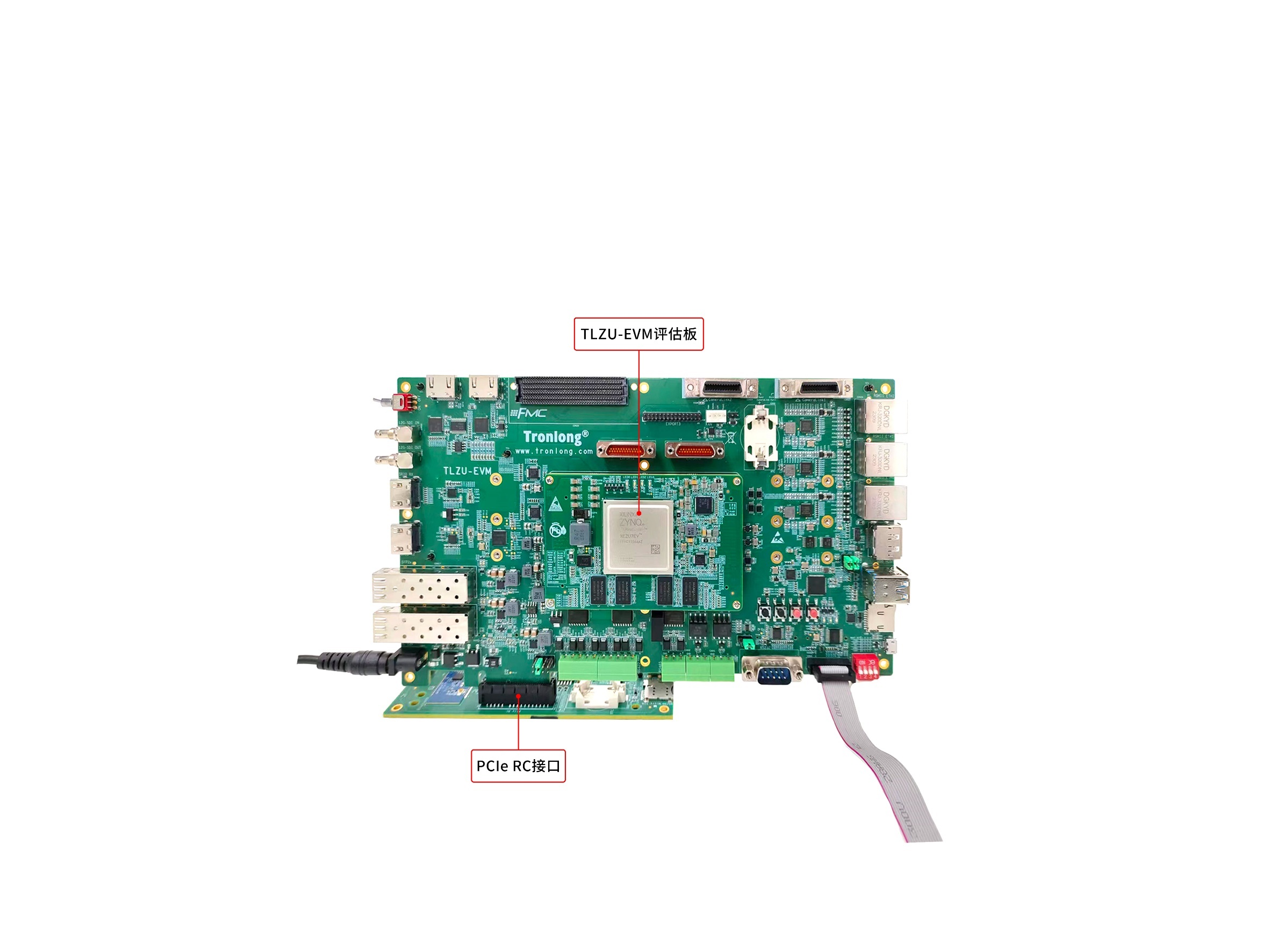

請將創龍科技TLZU-EVM評估板PCIe(CON25)接口連接至TL3588-EVM評估板PCIeRC(CON21)接口，硬件連接如下圖所示。

圖 35

請將創龍科技TLZU-EVM評估板上電啟動，加載運行FPGA案例"bram_pciebin"目錄下的可執行程序。

評估板默認內核鏡像未支持PCIe RC接口測試，請將產品資料“4-軟件資料DebianKernelimagelinux-5.10.160-[版本號]-[Git序列號]”目錄下boot-enable-pcie.img文件（支持PCIe RC接口測試）拷貝至評估板文件系統，執行如下命令將其固化至系統啟動卡。

備注：若從eMMC啟動系統，請將設備節點"mmcblk1p3"修改為"mmcblk0p3"。

Target# dd if=boot-enable-pcie.img of=/dev/mmcblk1p3

Target# sync

Target# reboot

圖 36

執行如下命令，查看PCIeBAR空間地址。從下圖可見，PCIeBAR空間映射至0xf0200000地址，大小為128KByte，并查看PCIe設備連接狀態。

備注：若打印信息與"Speed 5GT/s(ok)，Width x4(ok)"不一致，可能是接觸不良導致，需斷電后擦拭金手指部分，重新插拔。

Target# lspci -s 01:00.0 -vv

圖 37

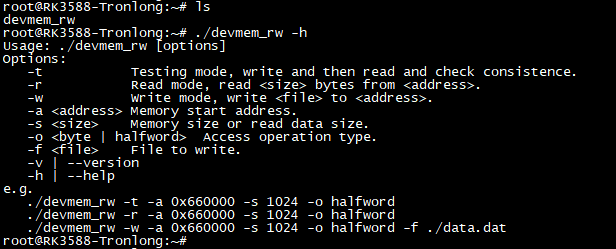

請將ARM端案例"devmem_rwbin"目錄下的可執行程序devmem_rw拷貝至文件系統任意目錄，在devmem_rw可執行程序所在目錄執行如下命令，查看程序參數。

Target# ./devmem_rw-h

參數解析：

-t：表示測試模式。先寫后讀，并檢驗數據的準確性。

-r：讀模式，從參數"-a

"指定的內存空間地址處，讀出參數"-s "指定長度的數據（以字節為單位）。

-w：寫模式，從參數"-f "指定的文件獲取數據，寫入?yún)?shù)"-a

"指定的內存空間地址。

-a

：指定內存空間地址。

-s ：指定數據的長度，以字節為單位。

-o：以字節或半字方式訪問內存空間。

-f ：指定文件。用于寫模式測試。

圖 38

執行如下命令，使能PCIe設備。

Target# echo 1 > /sys/class/pci_bus/0000:01/device/0000:01:00.0/enable

圖 39

執行如下命令，將隨機數據先寫入FPGABRAM，再從FPGABRAM讀出，校驗數據并統計讀寫速率。

Target# ./devmem_rw -t -a 0xf0200000-s 131072 -o halfword

圖 40

重復三次測試，調試串口終端打印"Testpass!"信息，表示讀寫測試通過。

備注：由于本案例采用非DMA方式對FPGA BRAM進行數據讀寫測試，可能會出現速率波動較大的情況。

案例編譯（ARM端）

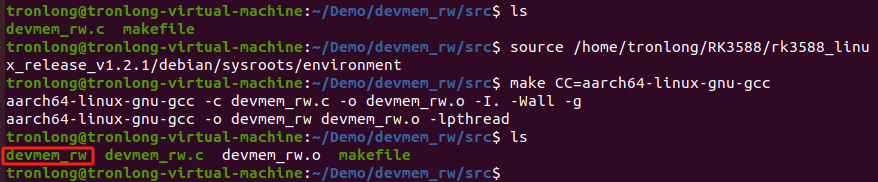

請將產品資料“4-軟件資料Demobase-demosdevmem_rwsrc”案例源碼拷貝至Ubuntu工作目錄。進入案例源碼目錄，執行如下命令進行編譯，編譯完成將會在當前目錄下生成可執行程序。

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# make CC=aarch64-linux-gnu-gcc

圖 41

關鍵代碼（ARM端）

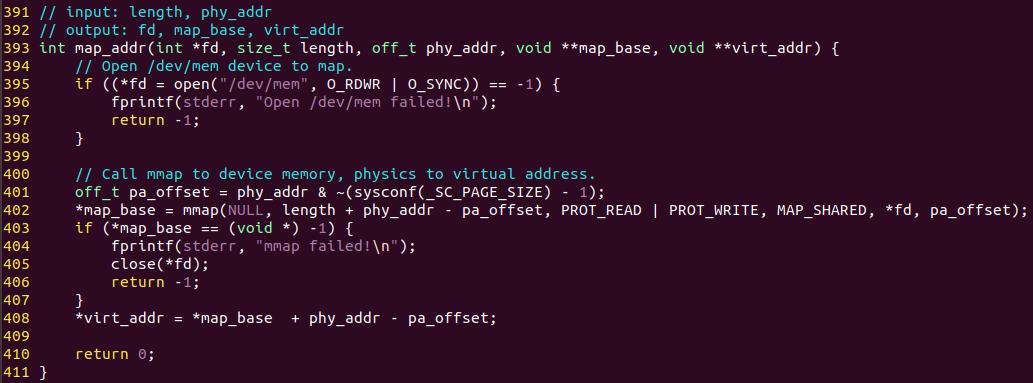

（1）將內存設備地址映射至虛擬地址。

圖 42

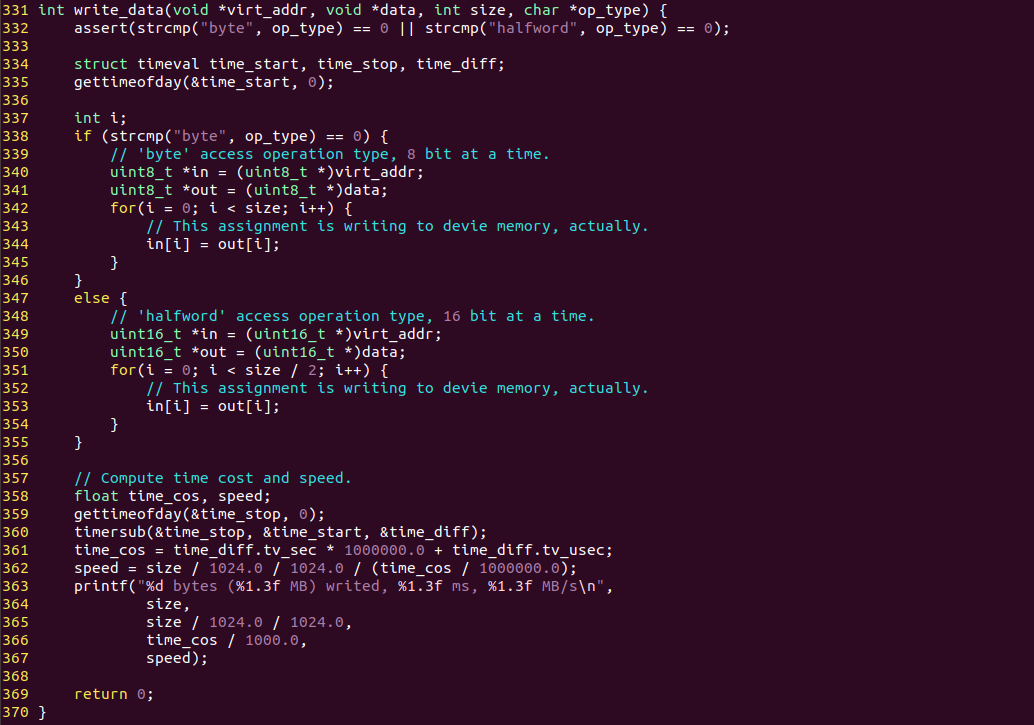

（2）根據指定的操作方式進行數據讀取。

圖 43

（3）根據指定的操作方式進行數據寫入。

圖 44
