產品介紹

GT4798是一款音頻耳機模擬開關，用于檢測3.5毫米配件并通過外部控制模塊切換SLEEVE和RING2引腳。GT4798的主要結構是一組單刀雙擲開關，在SLEEVE和RING2引腳分別有對地的低阻抗MOSFET，電阻低至70mΩ，保證了極低的音頻信號串?dāng)_。該芯片的接地MOSFET設計支持 FM 信號直通，使得在移動音頻應用中，耳機接地線可作為FM天線使用。耳機通道的電阻為5Ω，總諧波失真為0.01%，在20KHz下通道間串?dāng)_為-110dB，極大提升了音頻信號傳輸?shù)姆€(wěn)定性。 GT4798采用WLCSP-9封裝，工作溫度范圍為-40℃ ~ +85℃，適用于手機、平板電腦和筆記本電腦等場景中。

功能特性

電源電壓：2.6V ~ 5.0V 靜態電流：2μA MIC開關電阻：5Ω 接地MOSFET電阻：70mΩ 接地MOSFET帶寬：100MHz PSRR：100dB@217Hz 通道間串?dāng)_：-110dB@20KHz 關斷隔離度：-110dB@20KHz 總諧波失真：0.01%

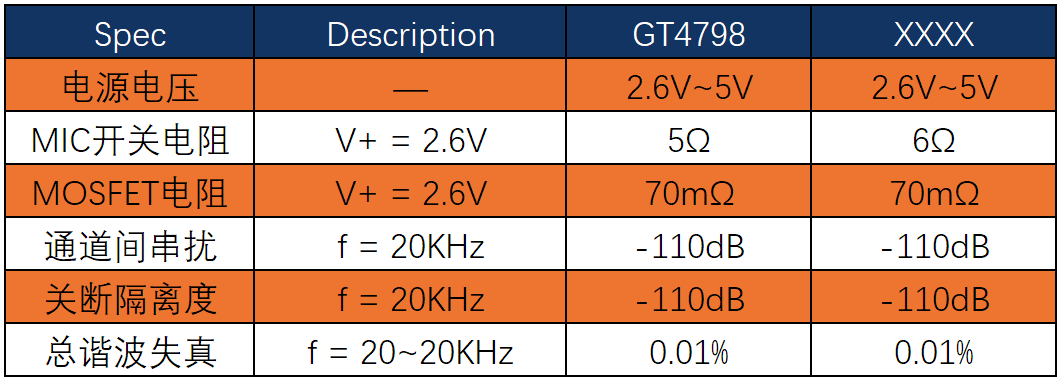

產品優勢

GT4798在差分端具有70mΩ極低的對地MOSFET電阻

接地MOSFET設計支持 FM 信號通過，可以作為天線使用，適用于多種場景

總諧波失真較低，具良好信號完整性

典型應用

GT4798典型應用框圖
