STMicroelectronics LPS28DFW絕對數字輸出壓力計是一款超緊湊型壓阻式絕對壓力傳感器，可用作數字輸出氣壓計。LPS28DFW將傳感元件與通過I^2^C或MIPI I3CSM接口（從傳感元件到應用程序）進行通信的IC接口結合在一起。

數據手冊：*附件：STMicroelectronics LPS28DFW絕對數字輸出氣壓計數據手冊.pdf

STM LPS28DFW絕對數字輸出氣壓計與上一代產品相比功耗更小，壓力噪聲更低。LPS28DFW設計用于滿足個人電子產品和消費類應用的要求和任務所需。

該器件的工作溫度范圍為-40°C至+85°C，采用帶金屬蓋的陶瓷LGA封裝。

特性

• 雙滿量程絕對壓力，采用防水封裝
  • 模式1（260hPa至1260hPa）
  • 模式2（260hPa至4060hPa）
• 電流消耗降低至1.7μA
• 絕對壓力精度：0.5hPa
• 低壓力傳感器噪聲：0.32Pa
• 內置溫度補償
• 24位壓力數據輸出
• ODR：1Hz至200Hz
• I^2^C或MIPI I3CSM接口
• 內置FIFO
• 中斷功能：數據就緒、FIFO旗標、壓力閾值
• 電源電壓：1.7V至3.6V
• 采用O型圈封裝，易于密封
• 符合ECOPACK無鉛要求

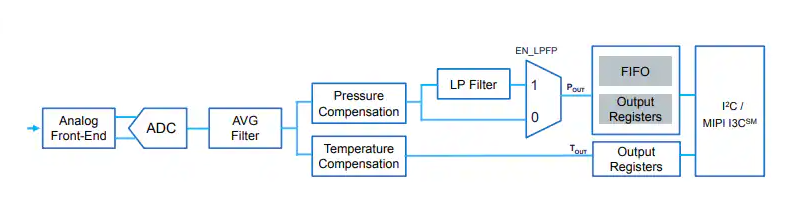

架構框圖

數字邏輯

STMicroelectronics LPS28DFW 數字氣壓計技術深度解析與應用指南?

一、產品概述與技術亮點

LPS28DFW是意法半導體推出的超緊湊型壓阻式絕對壓力傳感器，作為數字輸出氣壓計在多個領域具有廣泛應用。

? 核心特性： ?

• ?雙量程工作模式?：
  • 模式1：260 ~ 1260 hPa（適用于常規大氣壓測量）
  • 模式2：260 ~ 4060 hPa（擴展高壓力范圍應用）
• ?優異的能效表現?：功耗低至1.7μA
• ?高精度測量?：絕對壓力精度達到0.5 hPa
• ?低噪聲性能?：壓力傳感器噪聲僅為0.32 Pa
• ?寬工作溫度范圍?：-40°C至+85°C

二、關鍵性能參數詳解

2.1 壓力傳感器主要規格

• ?輸出數據分辨率?：24位數字輸出
• ?壓力靈敏度?：
  • 模式1：4096 LSB/hPa
  • 模式2：2048 LSB/hPa
• ?長期穩定性?：壓力精度長期穩定度達到±1 hPa/年
• ?輸出數據率?：支持1 Hz至200 Hz可編程配置

2.2 電氣特性

• ?供電電壓范圍?：1.7 V至3.6 V
• ?接口兼容性?：支持I2C和MIPI I3CSM雙接口協議

三、接口配置與通信協議

3.1 I2C接口配置

• ?從設備地址?：101110xb
• ?SA0引腳功能?：用于配置設備地址最低有效位

? 地址配置表： ?

3.2 FIFO緩沖區功能

內置128個24位數據槽的FIFO，支持六種工作模式：

?1. 旁路模式?

• FIFO不工作，保持為空狀態
• 新數據到達時覆蓋舊數據

?2. FIFO模式?

• 持續存儲輸出數據直至緩沖區滿
• 支持可配置的水印閾值中斷

四、封裝特性與環境適應性

4.1 防水封裝設計

• ?圓柱形封裝?：陶瓷LGA封裝配合金屬蓋
• ?防護等級?：可承受高達10 ATM的水壓
• ?密封材料?：內部填充膠質保護電子元件免受水、氯、溴等腐蝕性物質侵害

4.2 機械特性

• ?封裝尺寸?：2.8 × 2.8 × 1.95 mm（典型值）
• ?引腳配置?：7引腳CCLGA封裝

五、典型應用場景

5.1 便攜設備與穿戴設備

• 運動手表
• 智能手機與平板電腦

5.2 工業與環境監測

• 氣象站設備
• GPS應用
• 水位深度監測

六、設計建議與最佳實踐

6.1 電源設計

• ?去耦電容?：在VDD引腳附近放置100 nF電容
• ?斷電時序?：VDD線對GND的持續時間至少10 ms

6.2 PCB布局建議

• ?金屬蓋連接?：引腳7可連接到GND或保持電氣懸空
• ?信號完整性?：建議將引腳7焊接到PCB以增強可焊性

七、噪聲性能與功耗平衡

LPS28DFW在噪聲性能和功耗之間提供了靈活的權衡選擇：

? 選擇建議： ?

• ?高精度應用?：選擇較高平均設置（512）
• ?低功耗需求?：選擇較低平均設置（4）
