?ILPS22QS數字氣壓計技術深度解析與應用指南
STMicroelectronics ILPS22QS絕對數字輸出壓力計是一款超緊湊型壓阻式絕對壓力傳感器，可用作數字輸出氣壓計。ILPS22QS支持高達4060hPa用戶可選雙滿量程。ILPS22QS具有超低壓力噪聲和極低功耗。
數據手冊：*附件：STMicroelectronics ILPS22QS絕對數字輸出氣壓計數據手冊.pdf
STM ILPS22QS絕對數字輸出氣壓計結合了一個傳感元件和一個IC接口，通過I^2^C、MIPI I3CSM或SPI接口從傳感元件向應用程序進行通信。該傳感元件檢測絕對壓力，包含一個采用ST開發專用工藝制造的懸浮膜。
ILPS22QS采用全模制穿孔LGA封裝 (HLGA)，可在-40 °C至+105 °C擴展溫度范圍內工作。LGA封裝經過穿孔，外部壓力可到達傳感元件。
特性
- 可選的雙滿量程絕對壓力范圍
- 模式1（260hPa至1260hPa）
- 模式2（260hPa至4060hPa）
- 電流消耗降低至1.8μA
- 絕對壓力精度：0.5hPa
- 低壓力傳感器噪聲：0.34Pa
- 高性能TCO（0.45Pa/°C時）
- 內置溫度補償
- 擴展溫度范圍：-40°C至+105°C
- 24位壓力數據輸出
- ODR：1 Hz至200 Hz
- SPI、I^2^C或MIPI I3CSM接口
- 支持1.08 V數字接口
- 內置FIFO
- 嵌入式模擬集線器，用于處理模擬輸入數據
- 嵌入式Q
var，用于檢測電荷變化 - 中斷功能：數據就緒、FIFO旗標、壓力閾值
- 電源電壓：1.7V至3.6V
- 高沖擊生存率：22,000g
- 輕薄小巧的封裝
- 符合ECOPACK無鉛要求

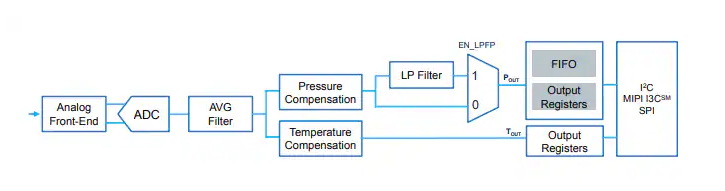

架構框圖
數字邏輯
?ILPS22QS數字氣壓計技術深度解析與應用指南?
?一、產品概述與核心特性?
ILPS22QS是意法半導體推出的超緊湊型壓阻式絕對壓力傳感器，具備雙量程數字輸出能力，集成了QVAR靜電檢測功能，在工業傳感領域具有重要應用價值。
?1.1 技術亮點?
- ?雙量程壓力檢測?：模式1覆蓋260-1260 hPa，模式2擴展至260-4060 hPa
- ?超高精度?：絕對壓力精度達0.5 hPa，溫度系數偏移僅0.45 Pa/°C
- ?極低功耗?：工作電流最低至1.8 μA
- ?先進集成?：嵌入QVAR電荷變化檢測與模擬集線器功能
- ?多重接口?：支持SPI、I2C及MIPI I3CSM接口協議
?1.2 應用場景?
? 工業自動化控制系統
? 智能燃氣與水流計量設備
- 氣象監測站與戶外設備高度計
- 醫療呼吸設備與CPAP設備
? 人體跌倒檢測系統
?二、關鍵參數深度分析?
?2.1 機械特性參數?
根據數據手冊，在VDD=1.8V、T=25°C條件下：
| 參數 | 符號 | 模式1 | 模式2 | 單位 |
|---|---|---|---|---|
| 工作溫度 | Top | -40 to +105 | -40 to +105 | °C |
| 壓力輸出數據 | Pbits | 24 | 24 | bits |
| 壓力靈敏度 | Psens | 4096 | 2048 | LSB/hPa |
| 絕對壓力精度 | PAccT | ±0.5 | ±1 | hPa |
?2.2 電氣特性?
- ?供電電壓范圍?：1.7V 至 3.6V
- ?I/O電源電壓?：1.08V 至 3.6V
- ?典型功耗表現?：
- 1Hz單次采樣（AVG=4）：1.8 μA
- 啟用QVAR功能時：4.3 μA
- ?關斷電流?：禁用QVAR時僅1μA
?三、系統架構與工作原理?
?3.1 核心架構組成?
設備采用分層式架構設計：
- ?傳感層?：基于ST專有技術的壓阻惠斯通電橋結構
- ?信號處理層?：低噪聲放大器配合模數轉換器
- ?接口層?：多重通信協議支持
?3.2 數據采集流程?
壓力信號 → MEMS傳感器 → 低噪聲放大器 → ADC轉換 → 數字補償 → 輸出寄存器
?四、先進功能解析?
?4.1 QVAR靜電檢測功能?
QVAR通道支持檢測電荷變化，適用于：
- 漏水檢測與開關控制
- 敲擊識別（單次、雙擊、長按）
- 手勢識別（左右滑動）
?電氣參數特征?：
- 偏移電壓：0.02 mV（輸入短路）
- 輸入噪聲：0.2 μV
- 輸入阻抗：18 MΩ（隨ODR與AVG變化）
?4.2 FIFO智能緩存?
128級24位數據緩存，支持六種工作模式：
- 旁路模式
- FIFO模式
- 連續動態流模式
- 連續動態流至FIFO模式
?五、寄存器配置詳解?
?5.1 關鍵控制寄存器?
?CTRL_REG1 (10h) - 數據率與平均控制?
位定義：
- ? ODR[3:0] ?：輸出數據率選擇
- ? AVG[2:0] ?：過采樣配置
?配置示例?：
- 高精度模式：ODR=1Hz，AVG=512）
- 平衡模式：ODR=25Hz，AVG=32
?5.2 中斷配置?
? INTERRUPT_CFG (0Bh) ? 支持：
- 壓力高/低事件中斷
- 自動歸零模式
- AUTOREFP功能
?六、實際應用設計指南?
?6.1 硬件連接要點?
- 電源濾波電容就近布局
- QVAR不使用時長引腳接地
- 接口選擇引腳正確配置
?6.2 功耗優化策略?
- 禁用AH/QVAR功能可節省功耗
- 硬件設計：引腳7與引腳5接地
- 軟件配置：上電后向5Fh寄存器寫入00h
?6.3 焊接注意事項?
- HLGA封裝符合ECOPACK標準
- 耐受JEDEC J-STD-020標準焊接熱應力
?七、通信協議實現?
?7.1 I2C接口協議?
- 7位從機地址：1011100b (5Ch)
- 支持標準模式與快速模式+
?7.2 SPI接口協議?
- 支持3線SPI模式
- 最高時鐘頻率：10MHz（推薦≤8MHz）
?八、性能優化建議?
?8.1 精度與功耗平衡?
根據應用需求靈活配置AVG與ODR參數：
- 高精度應用：AVG=512，ODR=1Hz
- 動態監測應用：ODR=200Hz，AVG=4）
?壓力噪聲性能?：
| AVG | 模式1 RMS噪聲 (Pa) | 模式2 RMS噪聲 (Pa) |
|---|---|---|
| 512 | 0.34 | 0.57 |
-
