STMicroelectronics X-NUCLEO-53L4A1擴展板設計用于配有Arduino R3連接器的任何STM32 Nucleo板。X-NUCLEO-53L4A1擴展板包括完整的評估套件，可讓用戶使用 VL53L4CD飛行時間高精度接近傳感器學習、評估和開發應用。

數據手冊：*附件：STMicroelectronics X-NUCLEO-53L4A1擴展板數據手冊.pdf

STM X-NUCLEO-53L4A1擴展板配有一個玻璃罩支架，可在其中（玻璃罩下方）放置0.25mm、0.5mm和1mm這3種不同高度的墊片，以模擬各種氣隙。此外，還采用了一個小型橢圓蓋玻璃安裝傳感器。

可通過Arduino連接器堆疊若干ST擴展板，從而利用BLUETOOTH ^?^ 或Wi-Fi接口支持VL53L4CD應用。

特性

• 準確的絕對距離測量，且無需考慮目標反射率的大小
• 0.25mm、0.5mm和1mm墊片，用于模擬氣隙
• 兩種不同的防護窗，保護傳感器免受灰塵的影響
• 兼容STM32 Nucleo開發板
• 配有Arduino UNO R3連接器
• 提供完整的系統軟件，包括代碼示例和圖形用戶界面。
• 符合RoHS指令、CE標準、UKCA標準和中國RoHS指令

SATEL-VL53L4CD，連接X-NUCLEO-53L4A1

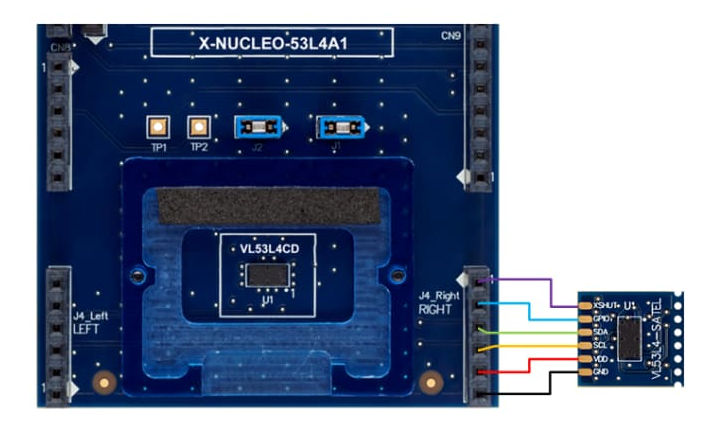

VL53L4CD迷你PCB飛線連接到X-NUCLEO-53L4A1

基于STM32的VL53L4CD高精度飛行時間傳感器技術解析與應用實踐?

?一、引言?
X-NUCLEO-53L4A1是意法半導體（STMicroelectronics）推出的一款專為STM32 Nucleo開發板設計的擴展板，其核心搭載了?VL53L4CD飛行時間（ToF）高精度接近傳感器?。該方案通過測量激光脈沖的往返時間實現絕對距離檢測，廣泛應用于個人電子設備、無人機、增強現實及可穿戴設備等領域。

?二、核心硬件特性?

1. ?VL53L4CD傳感器優勢?
   • 高精度絕對測距能力，測量結果不受目標反射率影響
   • 集成激光發射器與驅動電路，符合IEC 60825-1:2014 Class 1激光安全標準
   • 提供0.25mm、0.5mm和1mm三種墊片，可模擬不同氣隙場景
   • 配備保護蓋板，有效防止灰塵污染傳感器
2. ?擴展板兼容性設計?
   • 支持所有搭載Arduino UNO R3連接器的STM32 Nucleo開發板
   • 通過六針接口（J4_Left/J4_Right）支持SATEL-VL53L4CD分線板遠程連接
   • 可選配SSD1306 I2C OLED顯示屏接口，用于實時輸出測距數據

?三、系統集成方案?

1. ?電氣連接架構?
   • 主控接口采用I2C通信協議（SCL/PB8, SDA/PB9）
   • 關鍵控制信號包括XSHUT（傳感器關斷）和GPIO1（中斷輸出）
   • 提供3.3V供電及多層接地設計，保障信號穩定性
2. ?多層擴展能力?
   • 通過Arduino連接器堆疊多塊ST擴展板（如藍牙/Wi-Fi模塊）
   • 分線板支持飛線連接（見圖3），適應靈活布局需求

?四、軟件開發支持?

• 完整軟件包X-CUBE-TOF1集成于STM32Cube生態
• 提供示例代碼及圖形化界面工具，加速應用開發
• 支持距離校準、多目標檢測等高級算法實現

?五、應用場景實例?

1. ?智能家居?：精準檢測人體靠近，實現自動喚醒設備
2. ?工業自動化?：機器人避障與物料檢測
3. ?消費電子?：AR/VR手勢識別、無人機定高巡航

?六、安全規范要點?

• 必須使用ST官方推薦的設備參數，確保激光功率始終符合Class 1標準
• 禁止使用光學器件聚焦激光束，防止安全風險
