ADC12DJ5200-EP器件是一款射頻采樣、千兆采樣、模數轉換器（ADC），可直接對從直流到10GHz以上的輸入頻率進行采樣。ADC12DJ5200-EP可配置為雙通道5.2GSPS ADC或單通道10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統進行 L 波段、S 波段、C 波段和 X 波段的直接射頻采樣。
*附件：adc12dj5200-ep.pdf

ADC12DJ5200-EP 采用高速JESD204C輸出接口，具有多達 16 個串行通道，支持高達 17.16Gbps 的線速。通過JESD204C子類 1 支持確定性延遲和多設備同步。JESD204C接口可以配置為權衡線路速率和通道數。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 （FEC），以提高誤碼率。該接口向后兼容JESD204B接收器。

創新的同步功能，包括無噪聲孔徑延遲調整和 SYSREF 窗口，簡化了多通道應用的系統設計?？蛇x的數字下變頻器（DDC）可提供到基帶的數字轉換并降低接口速率?？?a href="http://qiaming.cn/v/tag/1315/" target="_blank">編程FIR濾波器允許片內均衡。

特性

• 高可靠性增強型產品：
  • 受控基線：一個裝配和測試站點、一個制造站點、延長產品生命周期、延長產品變更通知和產品可追溯性
• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 10.4GSPS
  • 雙通道模式下高達 5.2GSPS
• 性能規格：
  • 本底噪聲（–20dBFS，VFS = 1VPP-DIFF）：
    • 雙通道模式：–151.8dBFS/Hz
    • 單通道模式：–154.4dBFS/Hz
  • ENOB（雙通道，F(xiàn)IN = 2.4GHz）：8.6位
• VCMI為0V的緩沖模擬輸入：
  • 模擬輸入帶寬 （–3dB）：8GHz
  • 可用輸入頻率范圍：> 10GHz
  • 滿量程輸入電壓（VFS，默認）：0.8VPP
• 無噪聲孔徑延遲 （tAD） 調節：
  • 精確采樣控制：19fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204C串行數據接口：
  • 最大通道速率：17.16Gbps
  • 支持 64b/66b 和 8b/10b 編碼
  • 8b/10b 模式JESD204B兼容
• 可選數字下變頻器 （DDC）：
  • 4 倍、8 倍、16 倍和 32 倍復數抽取
  • 每個DDC有四個獨立的32位NCO
• 峰值射頻輸入功率（差分）：+26.5dBm（+ 27.5dBFS，560倍滿量程功率）
• 用于均衡的可編程 FIR 濾波器
• 功耗：4W
• 電源：1.1V、1.9V

參數

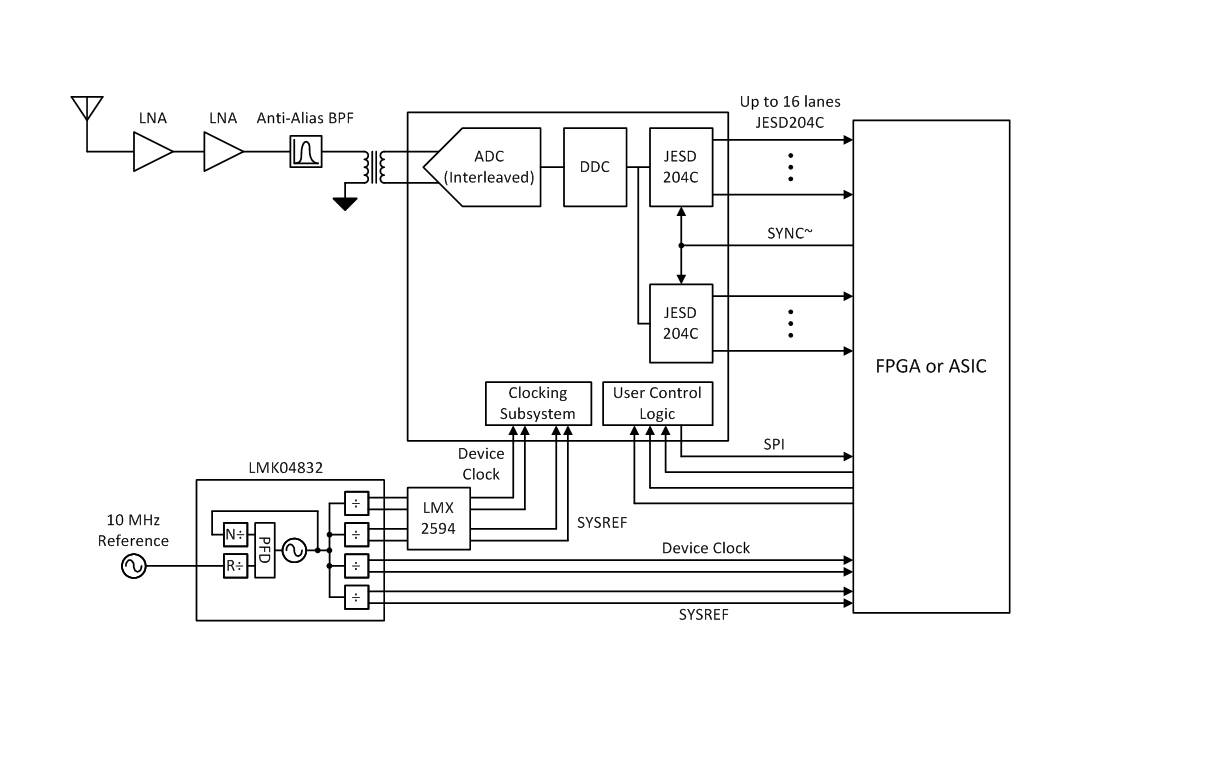

方框圖

一、產品核心定位與基礎參數

ADC12DJ5200-EP 以 “高速采樣 + 寬頻覆蓋 + 多模式適配” 為核心優勢，通過射頻直接采樣架構、靈活通道配置與高穩定性校準設計，滿足高頻信號采集場景的性能需求，適配單 / 雙電源供電與寬溫環境。

1. 核心基礎參數總覽

二、核心性能參數

1. 靜態性能（TA=-40~+125℃，VA19=1.9V，VA11=VD11=1.1V）

（1）線性度與精度

• 積分非線性（INL） ：最大 - 2.4 LSB，無失碼，保障全量程信號轉換線性，避免臺階失真；
• 微分非線性（DNL） ：典型值 ±0.2 LSB，優化弱信號采集時的精度穩定性；
• 偏移誤差 ：CAL_OS=0 時 ±0.50 mV（典型值），CAL_OS=1 時 ±0.15 mV（典型值），支持 ±50 mV 偏移調整，溫度系數 ±1 μV/℃；
• 增益誤差 ：默認配置下 ±0.05%（典型值），溫度系數 ±2 ppm/℃，全溫域增益穩定性高；
• 通道一致性 ：雙通道全量程匹配誤差 < 0.625%（典型值），適配多通道同步采集場景。

（2）輸入與噪聲特性

• 輸入阻抗與 termination ：單端輸入阻抗 50Ω（典型值），溫度系數 14.7 mΩ/℃，支持 AC/DC 耦合；輸入電容單端 0.4 pF，差分 0.04 pF，減少高頻信號損耗；
• 輸入噪聲 ：噪聲譜密度（NSD）典型值 - 152 dBFS/Hz（單通道模式，AIN=-20 dBFS），0.1Hz~10Hz 低頻噪聲無顯著漂移，保障微弱射頻信號采集純凈度；
• 共模抑制比（CMRR） ：60Hz 時典型值 104 dB，電源抑制比（PSRR）DC 模式 80~110 dB、AC 模式 - 72 dB（10kHz），減少共模干擾與供電噪聲影響。

2. 動態性能（關鍵指標適配高頻信號采集）

ADC12DJ5200-EP 的動態性能是射頻信號采集的核心保障，核心指標如下（默認配置：fCLK=5.12GHz，fIN=347MHz，AIN=-1 dBFS）：

3. 時鐘與同步特性

內置高精度時鐘管理與多設備同步機制，減少外部時鐘器件依賴，適配復雜系統的時序協同需求：

（1）時鐘輸入與誤差補償

• 時鐘輸入 ：采樣時鐘（CLK±）支持 800 MHz~5.2 GHz（雙通道）/10.4 GHz（單通道），建議使用低抖動晶體時鐘源（抖動 < 100 fs rms）；支持 LVPECL 模式（DC 耦合）與 AC 耦合，AC 耦合時時鐘自偏置至 0.3V 共模電壓；
• 時鐘誤差補償 ：采樣率轉換器（SRC）支持 ±244 ppm 補償范圍，7.45 ppb 分辨率，通過寄存器調整補償外部時鐘漂移；
• 同步功能 ：支持 SYSREF 信號同步（差分輸入，內部 100Ω termination）與 SYNC 引腳同步，適配 JESD204C 子類 1 確定性延遲需求，多設備同步誤差 < 50 ns。

三、關鍵功能模塊詳解

1. 模擬前端與通道配置

器件前端集成輸入多路選擇器（MUX）與低噪聲緩沖器，適配不同幅度、不同頻率的射頻信號直接采集，減少外部放大電路需求：

（1）輸入多路選擇器（MUX）

支持雙通道獨立輸入、單通道合并輸入、交叉連接測試等模式，滿足不同場景的信號采集需求，具體模式如下：

（2）輸入保護與全量程調整

• 輸入保護 ：內部集成鉗位二極管，支持峰值輸入電流 ±50 mA，峰值 RF 輸入功率（差分）26.5 dBm（ZS-DIFF=100Ω），避免過壓 / 過流損壞器件；
• 全量程調整 ：通過 FS_RANGE_A/FS_RANGE_B 寄存器（16 位）調整輸入全量程電壓，范圍 500~1000 mVPP（默認 800 mVPP），適配不同幅度的射頻信號，優化信噪比（SNR）與失真性能。

2. 數字信號處理模塊

（1）數字下變頻器（DDC）

DDC 模塊支持頻率轉換與數據抽取，減少高速采樣后的數據流，適配后端信號處理需求，核心特性如下：

• 頻率轉換 ：每通道集成 4 路數控振蕩器（NCO），支持快速頻率跳變（FFH），頻率分辨率通過 NCO_RDIV 寄存器調整，基礎頻率計算公式為fNCO ? =FREQx**× 2 ? 32 ×fCLK**?（FREQx 為 32 位頻率控制字）；
• 抽取濾波 ：支持 4x/8x/16x/32x 抽取，采用線性相位 FIR 濾波器，阻帶衰減 - 135 dB（奈奎斯特頻率），輸出 15 位復數數據（I/Q 通道），抽取后數據率降低，減少接口傳輸壓力；
• 增益控制 ：DDC 增益可通過 BOOST 位調整，設置為 1 時增益提升 6.02 dB，需確保輸入信號無鏡像干擾以避免削波。

（2）可編程 FIR 濾波器（PFIR）

支持多模式頻率均衡，優化不同頻率信號的采集精度，具體模式如下：

3. JESD204C 高速接口

采用 JESD204C 高速串行接口實現數據傳輸，支持高帶寬、低延遲與多設備同步，適配后端 FPGA / 處理器的高速數據接收需求：

（1）接口特性

• ** lanes 與速率 **：最多 16 路串行 lane（分 Link A/B，每路 8 lane），單 lane 最高速率 17.16 Gbps；支持 8B/10B（子類 1 兼容 JESD204B）與 64B/66B 編碼，64B/66B 模式支持前向糾錯（FEC）與循環冗余校驗（CRC-12），提升傳輸可靠性；
• 確定性延遲 ：通過 SYSREF 信號復位本地多幀時鐘（LMFC/LEMC），實現多設備間確定性延遲，彈性緩沖釋放點可配置，避免數據傳輸時序偏差；
• 測試模式 ：支持 PRBS（7/9/15/23/31 位）、時鐘圖案（16 位交替 0/1）、斜坡信號等測試模式，便于系統調試與鏈路驗證。

（2）數據格式

根據 JMODE 配置（共 71 種模式），數據幀結構靈活調整，例如：

• 單通道 10.4 GSPS 模式（JMODE=1）：16 lane 傳輸，每 lane 速率 2 Gbps，幀格式含 12 位采樣數據 + 尾位，支持多幀（K=4~256）打包；
• 雙通道 5.2 GSPS+DDC 4x 抽?。↗MODE=11）：8 lane 傳輸，每 lane 速率 2.5 Gbps，幀格式含 15 位 I/Q 數據 + 2 位過 range 標志。

4. 校準與誤差補償

器件支持多種校準模式，保障全溫域、全采樣率下的精度穩定性，核心校準功能如下：

（1）校準模式

（2）精細調整

• 偏移調整 ：通過 OADJ 系列寄存器調整各通道輸入偏移，單通道模式需同步調整 ADC A/B 核心偏移，避免 fS/2 雜散；
• 增益匹配 ：GAIN 系列寄存器調整各子 ADC 增益，通道間增益匹配誤差 < 0.2%；
• 時序校準 ：TADJ 寄存器調整通道間采樣時序，減少交錯采樣導致的 fS/2-fIN 雜散。

四、典型應用場景與設計建議

1. 核心應用場景

ADC12DJ5200-EP 的核心價值在于 “高頻直接采樣 + 多通道同步”，典型應用包括：

• 雷達信號采集 ：10.4 GSPS 單通道采樣 + 8GHz 帶寬，直接采集 X 波段（8~12GHz）雷達回波信號，DDC 抽取后降低數據率，適配實時信號處理；
• 通信系統 ：雙通道 5.2 GSPS 同步采集，支持多天線 MIMO 架構，JESD204C 接口保障高速數據傳輸，NCO 實現頻率捷變；
• 測試測量設備 ：8GHz 全功率帶寬 + 低噪聲特性，用于射頻信號分析儀，直接采集 L/S/C/X 波段信號，PFIR 優化不同頻率信號的失真。

典型應用電路示例（雷達信號采集）

1. 電路結構 ：雷達天線信號經巴倫轉換為差分信號，通過 100Ω 匹配電阻輸入 INA±，CLK± 采用 5.12 GHz 低抖動晶體時鐘（抖動 < 50 fs rms），JESD204C 接口連接 FPGA（如 Xilinx UltraScale+），SYSREF 信號實現多 ADC 同步；
2. 關鍵器件 ：參考電壓無需外部配置（內部帶隙基準，BG 引腳輸出 1.1V），模擬電源端并聯 1μF 鉭電容 + 0.1μF 陶瓷電容濾波，時鐘線串聯 50Ω 匹配電阻；
3. 性能指標 ：采集 1GHz 雷達信號時，SNR 55.8 dBFS，SFDR 67 dBFS，通道間同步誤差 < 50 ns，滿足雷達測距精度需求。

2. 關鍵設計建議

（1）電源與參考電壓設計

• 電源隔離 ：模擬電源（VA19/VA11）與數字電源（VD11）獨立布線，單點連接至地平面；VA19/VA11 引腳就近并聯 1μF 鉭電容 + 0.1μF NP0 陶瓷電容，VD11 并聯 0.22μF 電容，減少電源噪聲耦合；
• 參考電壓優化 ：內部帶隙基準（BG 引腳）輸出電流≤100μA，如需外部使用需加緩沖電路；避免 BG 引腳懸空， unused 時可接地或懸空（不影響內部參考）。

（2）PCB 布局與信號完整性

• 布局分區 ：模擬區（INA±/INB±/CLK±/SYSREF±）與數字區（JESD204C lanes/SPI 接口）嚴格分離，AGND 與 DGND 單點連接；高頻信號（CLK±/JESD204C）采用微帶線布線，特性阻抗控制為 50Ω（單端）/100Ω（差分）；
• 信號隔離 ：CLK± 與 SYSREF± 布線間距≥3mm，避免平行布線；JESD204C lanes 采用等長布線（誤差 < 5mm），減少 lane 間延遲差；模擬輸入線（INA±/INB±）長度 < 10mm，降低信號損耗。

（3）同步與校準設計

• 多設備同步 ：采用 SYSREF 差分輸入（AC 耦合），所有 ADC 的 SYSREF± trace 長度匹配（誤差 < 2mm）；通過自動 SYSREF 校準（SRC_EN=1），對齊內部采樣時鐘，同步誤差 < 50 ns；
• 校準周期 ：全溫域使用時，建議每 10℃觸發一次前景校準，或使能背景校準；低功耗場景優先選擇 LPBG 模式，平衡精度與功耗；
• 過 range 處理 ：配置 OVR_T0（近滿量程，如 0xF2）與 OVR_T1（低幅度，如 0xAB）閾值，通過 ORA0/ORA1/ORB0/ORB1 引腳實時監測過 range 狀態，觸發系統增益調整。
