ADC12DJ5200-SEP器件是一款射頻采樣千兆采樣模數轉換器（ADC），可直接對從直流到10GHz以上的輸入頻率進行采樣。ADC12DJ5200-SEP可配置為雙通道5.2GSPS ADC或單通道10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統進行 L 波段、S 波段、C 波段和 X 波段的直接射頻采樣。
*附件：adc12dj5200-sep.pdf

ADC12DJ5200-SEP 使用高速JESD204C輸出接口，具有多達 16 個串行通道，支持高達 17.16Gbps 的線速。通過JESD204C子類 1 支持確定性延遲和多設備同步。JESD204C接口可以配置為權衡線路速率和通道數。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 （FEC），以提高誤碼率。該接口向后兼容JESD204B接收器。

創新的同步功能，包括無噪聲孔徑延遲調整和 SYSREF 窗口，簡化了多通道應用的系統設計?？蛇x的數字下變頻器（DDC）可提供到基帶的數字轉換并降低接口速率?？?a href="http://qiaming.cn/v/tag/1315/" target="_blank">編程FIR濾波器允許片內均衡。

特性

• 輻射耐受性：
  • 總電離劑量 （TID）：30krad （Si）
  • 單事件閂鎖 （SEL）：43 MeV-cm2/mg
  • 單事件擾亂 （SEU） 免疫寄存器
• 空間增強塑料（太空 EP）：
  • 符合 ASTM E595 排氣規范
  • 供應商項目圖紙 （VID） V62/22611
  • 溫度范圍：–55°C 至 125°C
  • 一個制造、組裝和測試站點
  • 晶圓批次可追溯性
  • 延長產品生命周期
  • 擴展產品變更通知
• ADC內核：
  • 12 位分辨率
  • 單通道模式下高達 10.4GSPS
  • 雙通道模式下高達 5.2GSPS
• 性能規格：
  • 本底噪聲（–20dBFS，VFS = 1VPP-DIFF）：
    • 雙通道模式：–151.8dBFS/Hz
    • 單通道模式：–154.4dBFS/Hz
  • ENOB（雙通道，F(xiàn)IN = 2.4GHz）：8.6位
• VCMI為0V的緩沖模擬輸入：
  • 模擬輸入帶寬 （–3dB）：8GHz
  • 可用輸入頻率范圍：> 10GHz
  • 滿量程輸入電壓（VFS，默認）：0.8VPP
• 無噪聲孔徑延遲 （tAD） 調節：
  • 精確采樣控制：19-fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204C串行數據接口：
  • 最大通道速率：17.16Gbps
  • 支持 64b/66b 和 8b/10b 編碼
  • 8b/10b 模式JESD204B兼容
• 可選數字下變頻器 （DDC）：
  • 復抽?。? 倍（DES 模式下 IBW = 0.2*FS = 2.08GHz，雙通道模式下每通道 1.04GHz）、8 倍、16 倍和 32 倍
  • 每個DDC有四個獨立的32位NCO
• 峰值射頻輸入功率（差分）：+26.5dBm（+ 27.5dBFS，560倍滿量程功率）
• 用于均衡的可編程 FIR 濾波器
• 功耗：4W
• 電源：1.1V、1.9V

參數

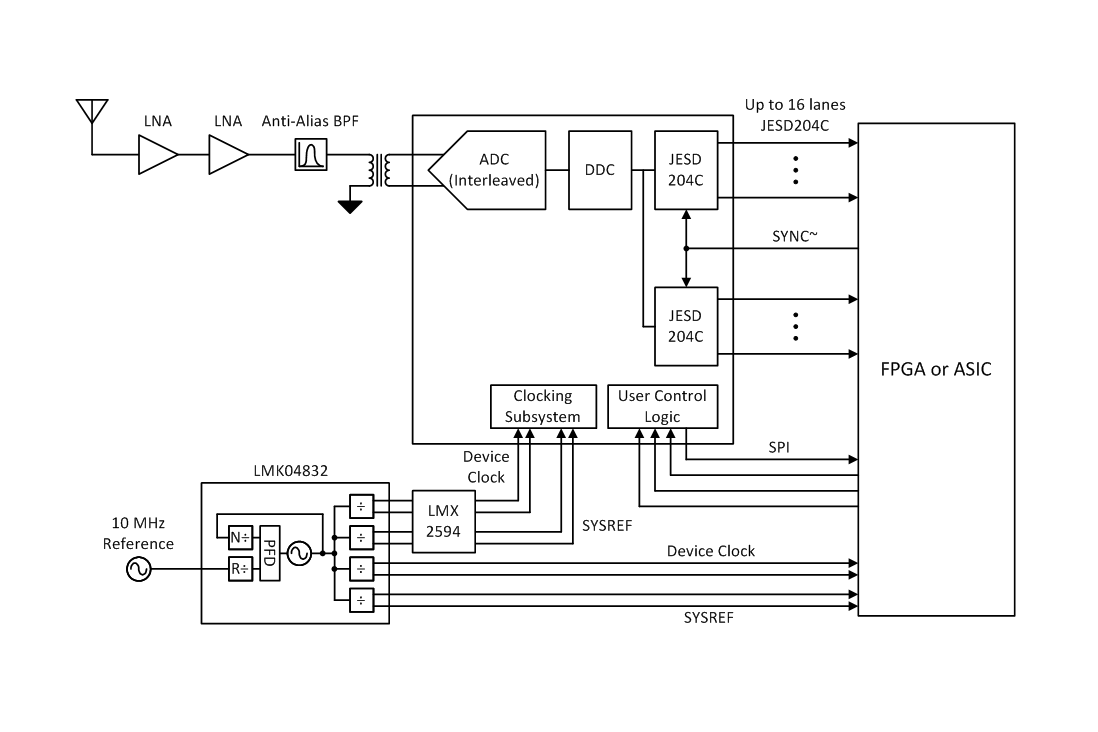

方框圖

ADC12DJ5200-SEP 是一款由德州儀器（Texas Instruments）推出的射頻采樣模數轉換器（ADC），具備高采樣速率、寬帶寬及抗輻射特性，適用于航天、電子戰、衛星通信等嚴苛場景，以下從核心特性、功能配置、性能參數、應用場景及使用要點等方面展開總結。

一、核心特性與環境適應性

1. 抗輻射能力

• 總電離劑量（TID） ：耐受 30krad（Si），滿足太空及高輻射環境使用需求。
• 單粒子效應 ：單粒子鎖定（SEL）閾值為43MeV**?cm 2 /mg**，寄存器具備單粒子翻轉（SEU）免疫能力，保障極端環境下數據穩定性。
• 封裝與合規性 ：采用空間增強型塑料封裝（Space EP），符合 ASTM E595 釋氣規范，適用于真空環境（如衛星設備）。

2. 溫度與可靠性

• 工作溫度范圍 ：-55°C 至 125°C，覆蓋工業及航天級溫度需求。
• 生產與追溯 ：單一制造、組裝和測試站點，支持晶圓批次追溯，延長產品生命周期并提供提前產品變更通知。

二、ADC 核心性能與工作模式

1. 基礎參數

• 分辨率 ：12 位，無失碼，確保數據轉換精度。
• 采樣速率 ：
  • 單通道模式：最高 10.4GSPS（采用雙沿采樣技術，CLK± 頻率為采樣速率的 1/2）。
  • 雙通道模式：最高 5.2GSPS（單沿采樣，CLK± 頻率等于采樣速率）。
• 模擬輸入特性 ：
  • 緩沖模擬輸入，共模電壓（VCMI?）為 0V，差分輸入帶寬（-3dB）達 8GHz，可用輸入頻率范圍＞10GHz，支持 L 波段、S 波段、C 波段及 X 波段直接射頻采樣。
  • 滿量程輸入電壓（VFS ? ）默認 0.8VPP，可通過寄存器（FS_RANGE_A/B）調節，范圍 500mVPP-1.06VPP。

2. 工作模式配置

通過JMODE 寄存器可配置多種工作模式，核心模式分類如下：

三、關鍵性能指標

1. 噪聲與線性度（典型值，TJ ? =50°C，默認VFS ? ）

2. 數字信號處理功能

• 數字下變頻器（DDC） ：
  • 支持 4x/8x/16x/32x 復數抽取，每 DDC 含 4 個獨立 32 位數控振蕩器（NCO），可實現快速頻率跳變（FFH），跳變 latency 約 45-68 個 CLK 周期。
  • 抽取后帶寬：4x 抽取時，單通道模式 2.08GHz，雙通道模式 1.04GHz / 通道。
• 可編程 FIR 濾波器（PFIR） ：
  • 支持雙通道均衡、單通道均衡及時變?yōu)V波（如 I/Q 校正），9 抽頭系數，中心抽頭 18 位分辨率，非中心抽頭 12 位分辨率，用于頻率響應補償。

四、接口與同步特性

1. JESD204C 串行接口

• 鏈路特性 ：最高 16 路串行 lanes，單 lane 速率達 17.16Gbps，支持 8B/10B（兼容 JESD204B）與 64B/66B 編碼，64B/66B 模式支持前向糾錯（FEC），提升抗誤碼能力。
• 同步機制 ：支持 JESD204C subclass-1，通過 SYSREF 實現多器件確定性延遲同步，提供 SYSREF 窗口化與自動校準功能，簡化時鐘與 SYSREF 時序匹配。

2. 時鐘與同步控制

• 采樣時鐘（CLK±） ：
  • 輸入頻率范圍 800-5200MHz，支持 AC 耦合，建議使用低抖動時鐘源以保證 SNR 性能。
  • 無噪聲孔徑延遲（tAD?）調節：19 飛秒精細步長，支持多 ADC 采樣時序?qū)R，溫度與電壓漂移免疫。
• Timestamp 功能 ：通過 TMSTP± 差分輸入標記特定采樣點，支持外部觸發事件與采樣信號的時序關聯。

五、電源與封裝

1. 電源參數

• 供電電壓 ：模擬 1.9V（VA19）、模擬 1.1V（VA11）、數字 1.1V（VD11），典型功耗 4W（單通道模式，DDC bypass），低功耗模式（PD 引腳高）功耗僅 0.18W。
• 電源抑制 ：VA11、VD11 噪聲抑制功能可開啟，降低電源噪聲對轉換性能的影響。

2. 封裝信息

• 封裝類型 ：144 球倒裝焊 BGA（FCBGA），尺寸 10mm×10mm。
• 引腳關鍵功能 ：
  • 模擬輸入：INA±（A4/A5）、INB±（M4/M5），50Ω 內部端接至 AGND。
  • 串行輸出：DA [7:0]±（通道 A）、DB [7:0]±（通道 B），需 100Ω 差分端接。
  • 控制引腳：SCLK（F8）、SDI（G8）、SDO（H8）、SCS（E8）（SPI 接口），PD（K6）（電源 - down）。

六、應用場景

1. 電子戰（EW） ：支持 SIGINT（信號情報）、ELINT（電子情報），10.4GSPS 采樣與＞10GHz 帶寬可捕獲寬頻段敵方信號。
2. 衛星通信（SATCOM） ：抗輻射特性與 - 55°C 至 125°C 工作溫度，適配衛星載荷環境，雙通道同步采樣支持多波束接收。
3. 軟件定義無線電（SDR） ：直接射頻采樣減少混頻器等模擬組件，簡化硬件設計，DDC 與 NCO 功能支持靈活頻段選擇。
4. 寬帶動數字化儀 ：高采樣率與低噪聲特性，適用于雷達、超聲等寬頻信號采集。

七、使用要點

1. 校準配置 ：
   • Foreground 校準：需 ADC 離線，適用于系統啟動階段；Background 校準：核心輪換校準，無數據中斷，功耗略高（約 4.9W）。
   • 偏移校準（OS_CAL/BGOS_CAL）：需無 DC 或近 DC 信號，避免校準誤差。
2. 寄存器操作 ：通過 SPI 接口（24 位指令，含 R/W 位、15 位地址、8 位數據）配置，關鍵寄存器包括 JMODE（工作模式）、FS_RANGE_A/B（滿量程）、TAD_COARSE/FINE（孔徑延遲）。
3. PCB 設計 ：
   • 模擬地（AGND）與數字地（DGND）需共地平面，減少串?dāng)_。
   • 高速串行輸出（DA/DB）需阻抗匹配（100Ω 差分），CLK± 與 SYSREF± 建議 AC 耦合并遠離噪聲源。
