本文介紹了3D封裝中的硅通孔、IC鍵合和集成技術。

微電子技術的演進始終圍繞微型化、高效性、集成度與低成本四大核心驅動力展開，封裝技術亦隨之從傳統TSOP、CSP、WLP逐步邁向系統級集成的PoP、SiP及3D IC方向，最終目標是在最小面積內實現系統功能的最大化。

3D封裝技術歷經MCM、堆疊封裝到芯片級堆疊的迭代，而3D IC作為終極形態，依托TSV垂直互連、晶圓鍵合與超薄晶圓減薄三大核心技術，正突破二維縮放瓶頸，滿足移動電子、可穿戴設備對低功耗、高計算能力的嚴苛需求。

本文分述如下：

硅通孔(TSV)

3D IC鍵合與集成技術

晶圓級3D集成

硅通孔(TSV)

硅通孔（TSV）作為3D芯片封裝的核心理異構集成技術，通過垂直互連路徑最小化信號傳輸延遲，成為CPU-內存、閃存-控制器等高速數據交互場景的關鍵支撐，其技術演進深度融合了移動電子小型化需求與系統級封裝（SiP）趨勢。

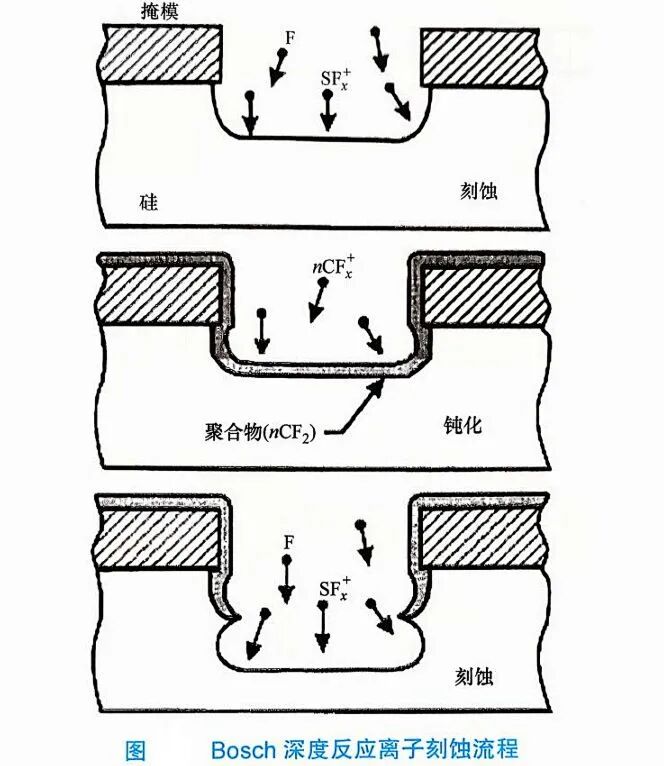

TSV形成工藝涵蓋激光鉆孔、Bosch深度反應離子刻蝕（DRIE）及低溫DRIE三大主流路徑：激光鉆孔依托聚焦激光束熔化/汽化硅材料實現通孔成型，雖工藝成熟但受限于≥25μm的孔徑下限與錐形側壁特性，多用于低引腳數場景。Bosch工藝通過刻蝕-鈍化循環實現高深寬比垂直刻蝕，依托感應耦合等離子體（ICP）平衡氟自由基與聚四氟乙烯類鈍化層沉積，在0.5mm硅片刻蝕中需百次級循環，側壁呈現100-500nm振幅波紋。

低溫DRIE則通過-110℃低溫環境抑制各向同性刻蝕，結合氧化物/氟化物阻擋層形成原子級平滑側壁，適用于光學器件等高精度需求場景。

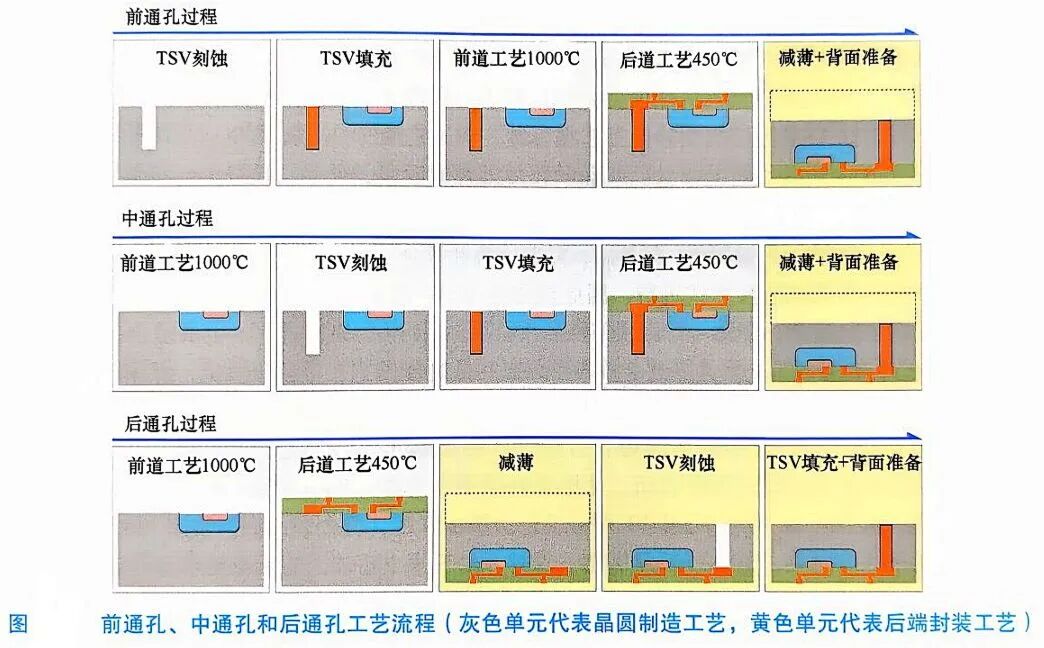

TSV分類依據制造流程分為先通孔（CMOS前）、中通孔（CMOS后互連前）及后通孔（晶圓工藝后），先通孔采用多晶硅填充以耐受高溫CMOS工藝，中通孔優選銅材料以利用其低電阻特性，后通孔則通過激光鉆孔與電鍍銅實現低成本大尺寸通孔，適配傳感器、閃存等低I/O密度場景。

填充材料方面，銅憑借優越導電性成為主流，但需通過自底向上電鍍解決空隙問題；鎢、鉬因低熱膨脹系數（CTE）特性被用于緩解硅-銅CTE失配導致的熱應力，而聚合物絕緣層通過降低介電常數與熱應力，在電容優化與可靠性提升方面展現潛力。

當前，TSV技術正與硅光子集成、碳基半導體等前沿領域深度融合，例如在光通信模塊中實現光電協同集成，或在AI加速器中通過3D TSV堆疊提升內存帶寬；新型材料如石墨烯導熱層、氮化鎵基TSV的研發，則進一步拓展了高頻、高功率場景下的應用邊界，持續推動半導體封裝向更高集成度、更低損耗的智能集成方向發展。

3D IC鍵合與集成技術

3D IC鍵合與集成技術作為半導體垂直整合的核心支柱，正通過多元化鍵合工藝與系統級優化推動三維集成向更高性能、更低功耗演進。在鍵合技術層面，氧化物熔融鍵合依托LP-CVD氧化物沉積與原子級拋光（Ra<0.4nm）實現超光滑表面，經H?O?/去離子水清洗后，通過Si-OH基團氫鍵結合與真空退火形成共價Si-O-Si鍵，確保晶圓級無縫連接；Cu-Sn共晶鍵合則利用150~280℃低溫工藝實現Cu/Sn-Cu或Cu/Sn-Sn/Cu體系合金化，形成熱力學穩定的Cu?Sn合金（熔點676℃），通過Au/Ni緩沖層控制Sn消耗，適配50μm間距TSV互連；直接Cu-Cu鍵合憑借低溫（<350℃）退火促進銅互擴散與晶粒再結晶，實現純銅互連的優異電熱性能與電遷移抗性，節距可壓縮至10μm以下；聚合物膠黏劑粘接（如BCB、聚酰亞胺）則通過低溫固化兼容后端工藝，提供應力緩沖與異質集成能力，但需解決固化回流導致的精密對準挑戰。

3D IC集成通過垂直堆疊與TSV互連突破二維縮放瓶頸，實現封裝尺寸縮減、成本優化與異質集成。英特爾2004年3D奔騰4 CPU采用面對面堆疊與背面TSV，實現15%性能提升與15%功耗降低；2007年Teraflops研究芯片通過TSV內存總線達成1TB/s總帶寬與2.2W低功耗，驗證了3D集成在帶寬、功耗、設計自由度上的優勢。然而，3D IC亦面臨TSV布局占地（如45nm節點10μm×10μm TSV等效50個門）、測試復雜性（跨芯片模塊無法獨立測試）、熱管理（堆疊熱積累）、設計工具鏈缺失、供應鏈協同及標準缺乏等挑戰。

當前，行業正探索混合鍵合、硅光子集成、碳納米管導熱層等前沿技術，如混合鍵合通過銅-銅與氧化物復合鍵合提升互連密度，硅光子集成實現光電協同計算，而碳基材料則優化高頻場景下的熱管理性能，持續推動3D IC向更高集成度、更低損耗的智能集成方向發展，在人工智能加速器、5G通信模塊、自動駕駛芯片等領域展現廣闊應用前景。

晶圓級3D集成

晶圓級3D集成在WLCSP領域展現出獨特的技術路徑與應用價值，尤其體現在CMOS圖像傳感器與MEMS封裝的垂直整合中。以Tessera收購的Shellcase技術為核心，該工藝通過全晶圓級流程實現前后側互連——硅晶圓與玻璃基板粘接后，經減薄至50~100μm，在焊盤擴展區下方形成溝槽，配合濺射鋁層重布線與焊料凸點沉積，最終通過V形劃片完成芯片分割。

這種設計在CMOS圖像傳感器中衍生出ShellOP、ShellOC、ShellBGA三種變體：ShellOP提供光學保護與邊緣布線，ShellOC通過光學腔提升光接收效率，ShellBGA則適配背照式（BSI）傳感器，通過薄化硅基板減少金屬層散射，增強微光性能。例如，OmniVision OV14825便采用此技術，實現4416×3312像素陣列與15fps全分辨率輸出，同時支持60fps 1080p視頻拍攝，凸顯其在移動設備中的薄型化優勢。

在MEMS領域，3D晶圓級封裝天然契合其三維機械結構需求。DRIE刻蝕形成的復雜結構通過CoW/WoW晶圓堆疊與焊球互連，實現ASIC與MEMS芯片的垂直整合，如ASIC倒裝芯片與MEMS芯片面對面鍵合，形成緊湊的傳感模塊。這種集成不僅減少寄生效應，還通過共享基板降低整體尺寸，適配可穿戴設備等空間敏感場景。

然而，通用WLCSP的3D堆疊面臨成本與集成度平衡的挑戰。扇入型WLCSP受限于低I/O計數與小尺寸，3D集成需求不迫切；而扇出型WLCSP通過TMV與扇出工藝擴展封裝尺寸，可借鑒BGA基板的3D概念，如基于TMV的PoP結構。當前，行業正探索無TSV的微型凸點倒裝芯片互連、銅柱與晶圓成型技術的整合，為特殊應用提供定制化解決方案。例如，Shellcase MVP引入TSV實現垂直互連，減少對焊盤尺寸與間距的限制，提升晶圓利用率；而石墨烯導熱層、硅-玻璃混合鍵合等新材料與工藝的引入，進一步優化了熱管理與可靠性。

盡管成本仍是主要障礙，但3D WLCSP在圖像傳感、生物醫療、工業傳感等細分領域的創新持續涌現。例如，集成微流控通道的3D MEMS封裝實現芯片級實驗室功能，或通過異質集成將傳感器、處理器與存儲器垂直堆疊，形成智能傳感節點。這些進展不僅延續了WLCSP在小型化與高性能上的優勢，更通過跨領域技術融合，推動半導體封裝向更智能、更集成的方向發展。
