該DRV8839為相機、消費類產品、玩具和其他低壓或電池供電應用提供多功能電源驅動器解決方案。該器件具有兩個獨立的 1/2-H 橋驅動器，可以驅動一個直流電機或步進電機的一個繞組，以及螺線管等其他器件。輸出級使用配置為1/2-H橋的N溝道功率MOSFET。內部電荷泵產生所需的柵極驅動電壓。

該DRV8839可提供高達 1.8A 的輸出電流。它在 0 V 至 11 V 的電機電源電壓和 1.8 V 至 7 V 的設備電源電壓下工作。
*附件：drv8839.pdf

該DRV8839每個 1/2-H 橋都有獨立的輸入和使能引腳，允許獨立控制每個輸出。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

該DRV8839采用12引腳、
2.00mm×3.00mm WSON封裝（環保：RoHS且無Sb/Br）。

特性

• 雙 1/2-H 橋電機驅動器
  • 驅動直流電機或步進電機的一個繞組或其他負載
  • 低 MOSFET 導通電阻：
    HS + LS 280 mΩ
• 1.8A 最大驅動電流
• 獨立的電機和邏輯電源引腳：
  • 0V 至 11V 電機工作電源電壓
  • 1.8V至7V邏輯電源電壓
• 獨立的 1/2-H 橋控制輸入接口
• 低功耗睡眠模式，最大組合電源電流為120nA
• 2.00mm × 3.00mm 12引腳WSON封裝

參數

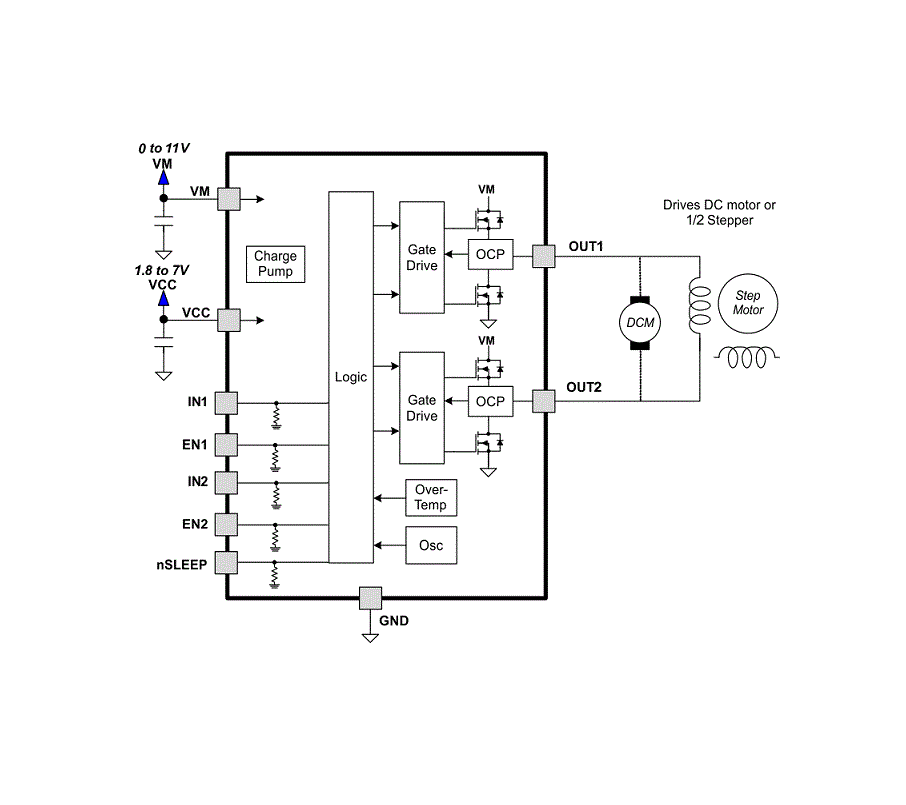

方框圖

?1. 核心特性?

• ?驅動架構?：
  • 雙?-H橋設計，可驅動1個直流電機或步進電機的單繞組
  • 低MOSFET導通電阻：高邊+低邊合計280mΩ（典型值）
• ?電氣參數?：
  • 最大驅動電流1.8A
  • 電機工作電壓范圍：0V至11V
  • 邏輯供電電壓：1.8V至7V
• ?節能特性?：
  • 睡眠模式功耗僅120nA（最大值）
• ?封裝?：
  • 12引腳WSON封裝（2.0mm×3.0mm），帶散熱焊盤

?2. 關鍵功能?

• ?控制接口?：
  • 獨立輸入（INx）和使能（ENx）引腳控制每個?-H橋
  • 支持PWM頻率≤250kHz
• ?保護機制?：
  • 過流保護（1.9-3.5A可調閾值）
  • 短路保護、欠壓鎖定（UVLO）、熱關斷（TSD）
• ?電源管理?：
  • 內置電荷泵生成柵極驅動電壓
  • 允許電機電源（VM）與邏輯電源（VCC）分離

?3. 典型應用?

• ?消費電子?：
  • 相機鏡頭對焦驅動
  • 玩具、機器人電機控制
• ?醫療設備?：
  • 便攜式設備微型電機驅動
• ?連接方式?：
  • 單電機：OUT1與OUT2之間
  • 雙電機：OUT1和OUT2獨立連接（單向驅動）

?4. 設計要點?

• ?布局建議?：
  • VM/VCC引腳需就近放置0.1μF陶瓷電容
  • 散熱焊盤必須焊接至PCB地平面
• ?熱管理?：
  • 結溫限制150°C（RθJA=50.4°C/W）
  • 功率損耗公式：P≈I2RMS×(RDS(ON)_HS + RDS(ON)_LS)

?5. 封裝與訂購?

• ?WSON-12封裝?：
  • 環保認證：RoHS兼容（無銻/溴）
• ?型號選項?：| 型號 | 包裝方式 | 溫度范圍 |
  | --------------- | ------------ | -------------- |
  | DRV8839DSSR | 3000片卷帶 | -40°C85°C |
  | DRV8839DSSRG4 | 3000片卷帶 | -40°C85°C |
