在電子工業邁向高密度、微型化的今天，電路板作為核心載體，其元件密度已達每平方厘米數百個，焊點尺寸縮至微米級，傳統接觸式測溫工具因機械干擾、測溫局限等問題，難以滿足復雜電路的檢測需求。而電子設備故障中約60%與溫度異常直接相關——短路時元件溫度可驟升至數百攝氏度，斷路或接觸不良則導致局部低溫，散熱缺陷更會引發長期熱失衡，危及設備安全。在此背景下，紅外熱成像技術憑借非接觸、全局成像、高精度、可視化的核心優勢，成為電路板研發、生產、維護全流程的關鍵檢測手段，推動電子工業向智能化預防性維護升級。

一、核心優勢

1. 非接觸式無損檢測

通過捕捉電路板表面紅外輻射生成熱圖像，無需物理接觸或斷電操作，避免傳統測溫工具（如熱電偶、紅外測溫槍）因接觸改變元件溫度或造成機械損傷的風險。

2. 高效精準的溫度感知

高端熱像儀可感知0.03℃的微小溫差，分辨率達640×512像素，每秒采集30幀熱圖像，快速定位異常熱點。

3. 全場景可視化分析

支持點、線、框測溫模式，生成趨勢圖、三維圖、數值矩陣等，輔助分析溫度分布規律。

4. 適應復雜檢測環境

配備多種鏡頭，可檢測微小焊點或密集線路。如芯火微電子COIN612RG2非制冷紅外機芯，分辨率640×512，配置4.8mm/9.1mm/13mm/19mm/25m等光學鏡頭，支持-20℃~+150℃，0℃~+550℃測溫范圍，溫度范圍拓展定制。此外，即插即用iMC212手機模組，可滿足實驗室、生產線、野外維修等多場景需求。

二、典型應用場景

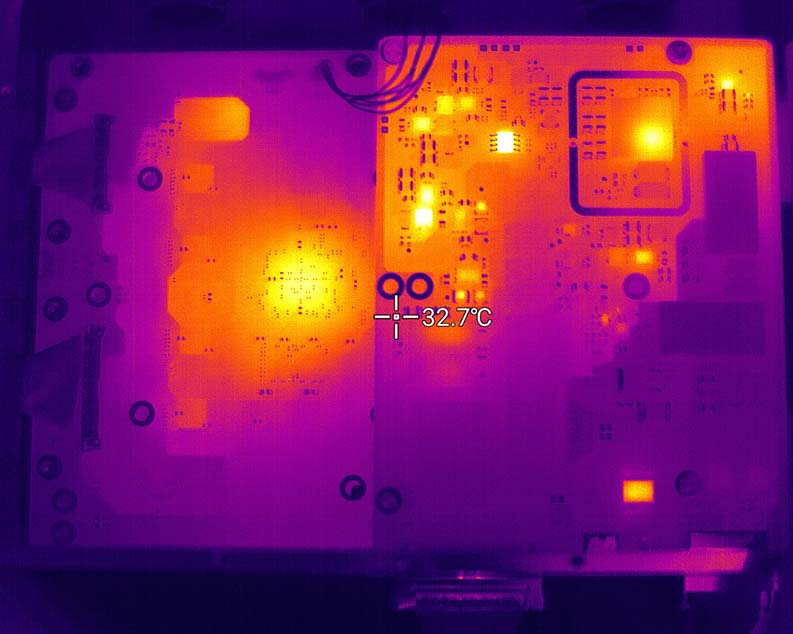

1. 故障診斷與定位

1) 短路檢測：電流異常導致元件過熱，熱像儀快速定位高溫區域，如整流橋擊穿引發DSP溫度上升。

2) 斷路/接觸不良：電流中斷導致元件溫度降低，熱像儀通過低溫異常點識別故障，如貼片保險熔斷過程（僅300ms）的捕捉。

2. 研發設計優化

1) 散熱驗證：通過熱圖像分析元件布局和功耗分布，避免局部熱失衡。例如，優化PFC變頻器散熱設計后，元件壽命延長30%。

2) 微觀檢測：利用20μm微距鏡頭對LED芯片進行微米級溫度成像，發現過熱連接線，改進芯片封裝工藝。

3. 生產質量檢測

1) 在線監控：在生產線部署熱像儀，實時檢測電路溫度分布，次品率降低20%。

2) 缺陷識別：通過溫差分析發現焊接不良、元件損壞等隱蔽故障，如某打印機電路板檢測中，熱像儀識別出0.1℃的微小溫差，避免批量質量問題。

4. 老化與可靠性測試

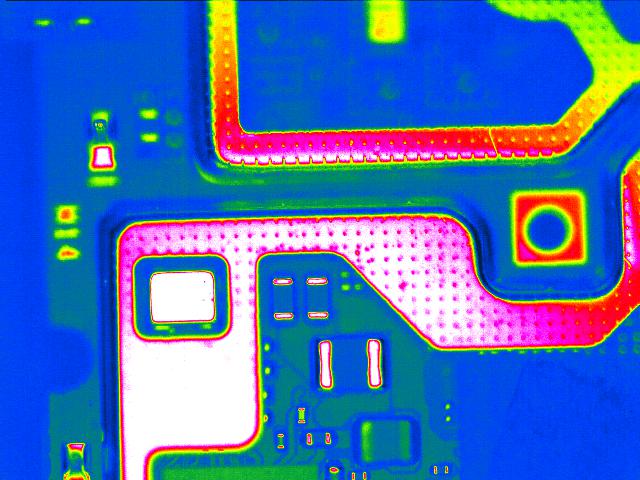

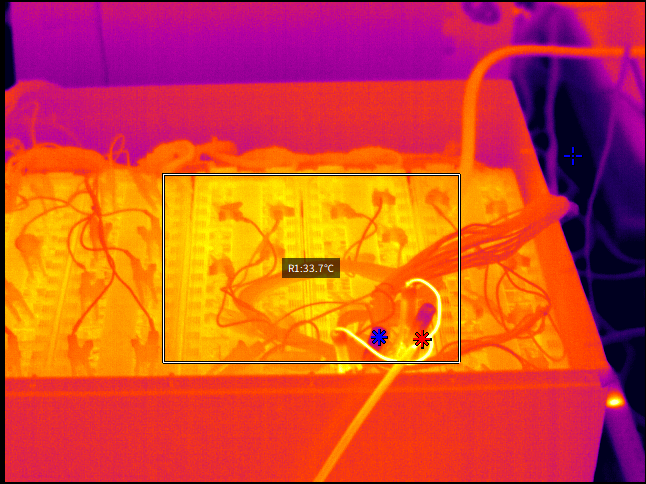

記錄電路板在老化過程中的溫度變化，評估產品壽命。例如，某新能源電池測試中，熱像儀提前3小時預警熱失控風險，防止爆炸事故。

三、未來趨勢

隨著紅外探測器分辨率提升（如1280×1024像素）和AI算法融合，熱像儀將實現：

1.智能故障預測：通過機器學習分析歷史熱數據，提前預警潛在故障。

2.增強現實（AR）集成：將熱圖像疊加至實物電路板，指導維修人員精準操作。

3. 微型化與低成本化：推動熱像技術向消費電子領域滲透，如智能手機內置熱成像功能。

紅外熱成像技術以其實時、精準、無損的特性，已成為電路板測溫檢測的“黃金標準”，為電子工業的高質量發展提供有力支撐。
