一、概述

高壓開關柜是電力系統的核心設備，廣泛應用于變電站、數據中心、工業園區等場景。其內部母排與電纜接頭長期處于高電壓、大電流環境，易因設備老化、安裝工藝、粉塵堆積等因素導致接觸電阻變大，引發溫度異常。這種異常升溫初期難以察覺，但會加速絕緣老化，甚至引發火災、停電等事故，造成重大經濟損失。

安科瑞高壓開關柜溫度監測解決方案通過傳感技術、通信與軟件平臺，實現對關鍵節點溫度的實時監測，從根源防范電力事故。

二、客戶痛點

1.傳統測溫效率低、時效差

依賴人工巡檢與紅外測溫，間隔長、操作風險高、數據精度低，易錯過溫度驟升的處置時機。

2.故障排查難、定位慢

缺乏歷史數據支撐，排查依賴人工測試，耗時長且易延誤處理。

3.無法預警，被動應對

傳統方式僅在溫度超標后發現問題，無法提前預警，只能事后補救。

4.運維成本高、管理難

依賴人工巡檢，人力投入大，數據分散，難以集中分析與預測。

三、安科瑞產品方案詳解

安科瑞高壓開關柜母排、電纜接頭溫度監測解決方案采用“分層分布式”架構，整合了硬件設備與功能完善的軟件平臺，實現從“溫度采集→數據傳輸→平臺分析→預警處置”的全流程自動化管理。

3.1 系統架構

方案架構分為設備層、通訊層、站控層，各層各司其職、協同工作，確保溫度數據的采集與傳輸：

3.2 產品方案

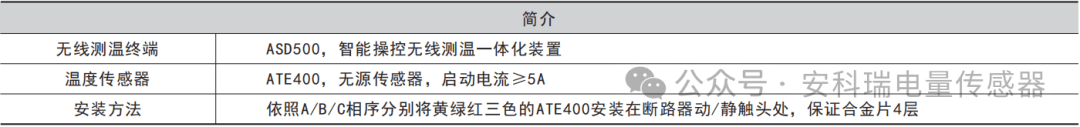

因電壓等級高，可使用無線測溫方案。采用ATE400在斷路器動、靜觸頭處安裝，將采集到的溫度數值，通過無線型號傳輸?shù)紸SD500智能操控顯示端。

3.2.1 ASD500-Pn操控裝置

ASD500開關柜綜合測控裝置，具有液晶屏顯示一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、3路自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、脈沖輸出、4~20mA輸出、RS485串行通訊接口、以太網接口、USB接口、GPS對時等功能，還集成了全電參量測量功能，并可選配無線測溫模塊實現高壓電氣接點溫度監測，實現測控一體。

技術參數

■ 工作電源：AC85-265V或DC100-300V

■ 狀態輸入要求：無源干接點輸入（狀態顯示裝置內部自帶電源）

■ 溫濕度測量及控制精度：溫度≤1℃；相對濕度≤3%

■ 電參量測量精度：電流、電壓、功率、有功電度0.5級

■ 無線測溫：可搭配ATE系列無線測溫傳感器使用，測溫范圍-50℃～125℃

■ 加熱、報警輸出容量：AC220V/5A

■ 帶電顯示要求：額定電壓下帶電傳感器二次側對地短路電流＞200uA

（10kV系統，傳感器容值≥100pF；35kV系統，傳感器容值≥35pF；6kV系統，傳感器容值≥180pF）

■ 通訊：2路RS485串行通訊接口，Modbus-RTU協議；1路以太網接口，Modbus-TCP協議；

1路USB，可通過U盤直接升級裝置程序；1路GPS對時，支持IRIG-B對時方式。

■ 具有2路4～20mA直流模擬量變送輸出，可自定義變送量。

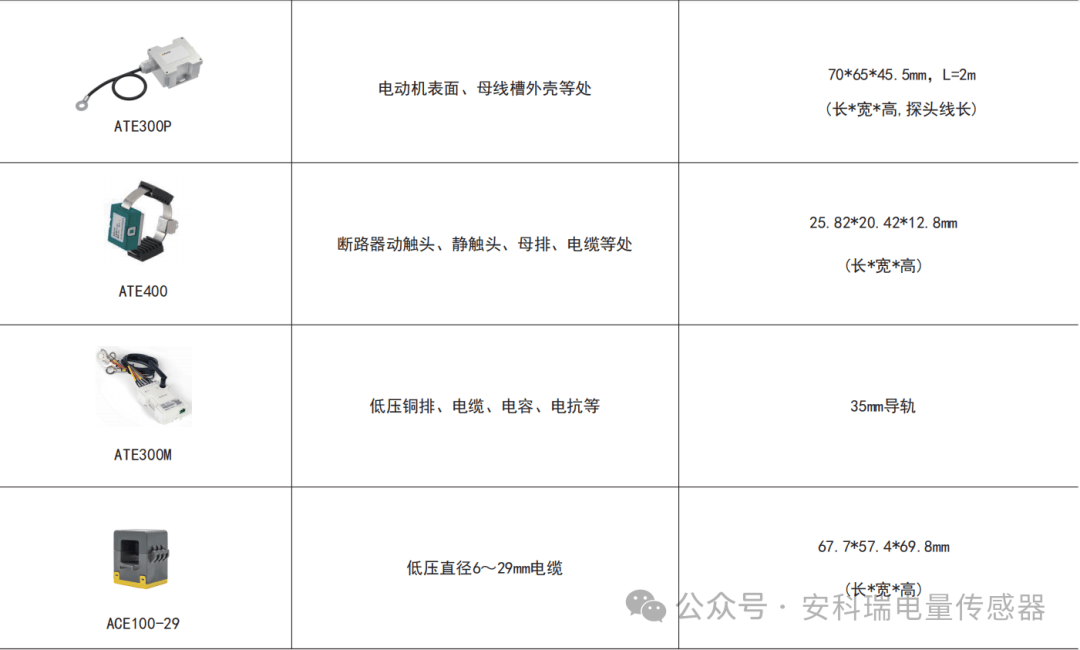

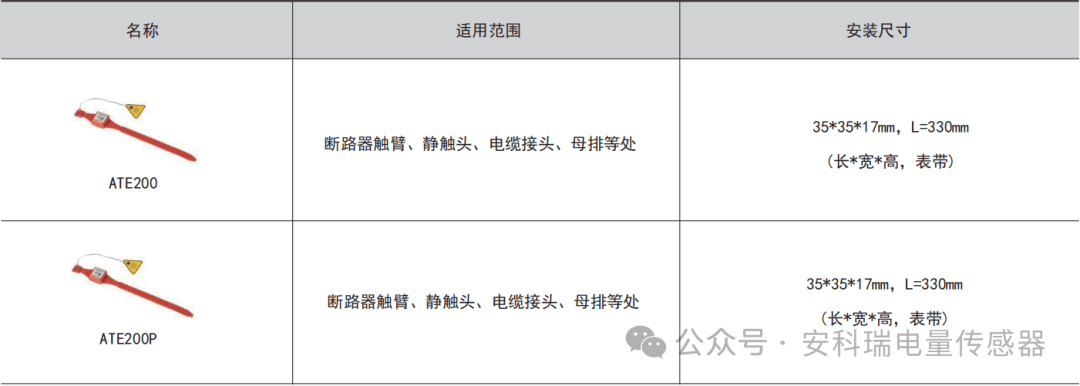

3.2.2 無線測溫傳感器

ATE系列無線測溫傳感器是一種直接固定安裝于發熱部位的溫度采集傳感器，通過無線方式將溫度數據發射給接收單元。

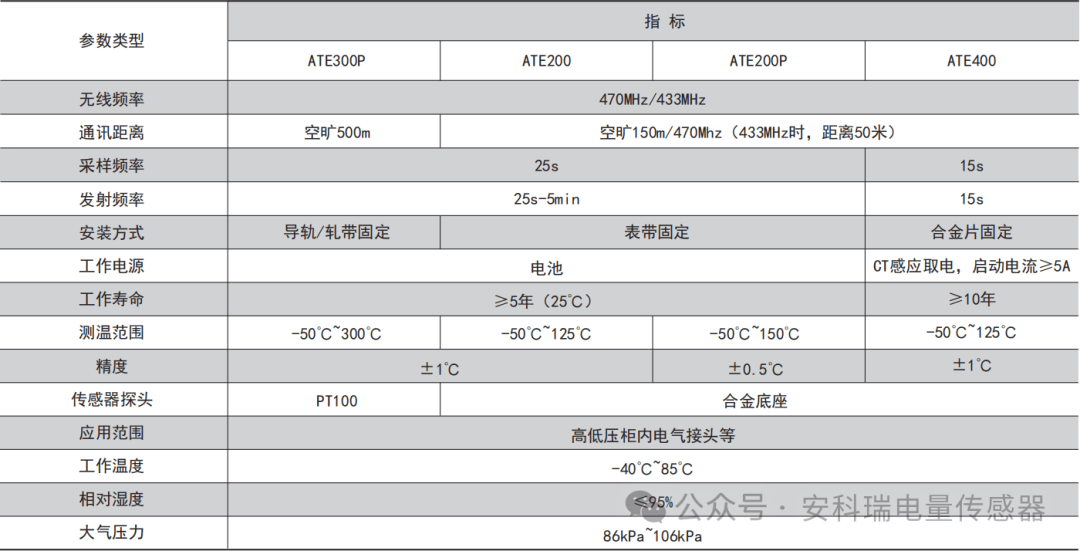

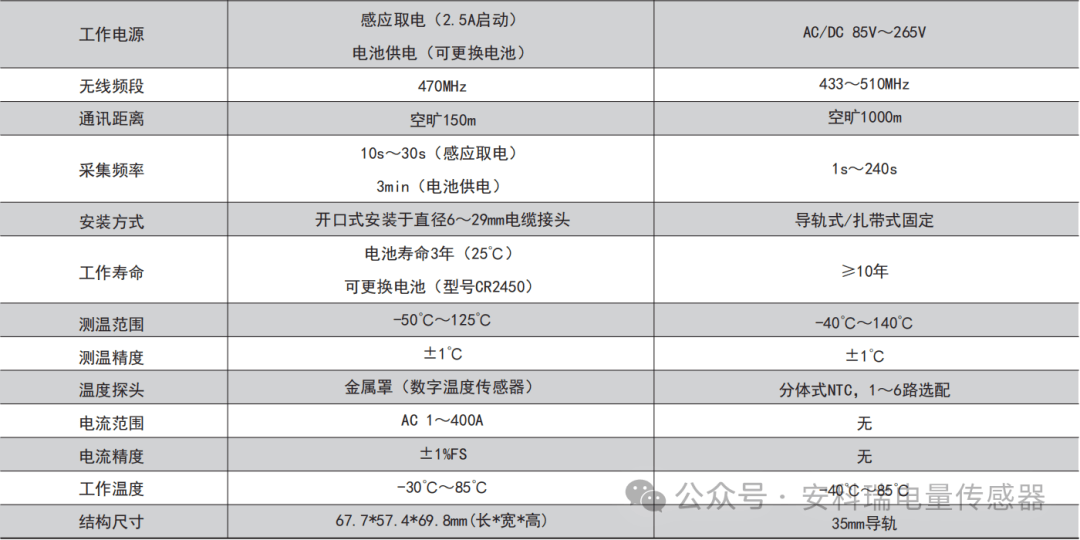

技術參數

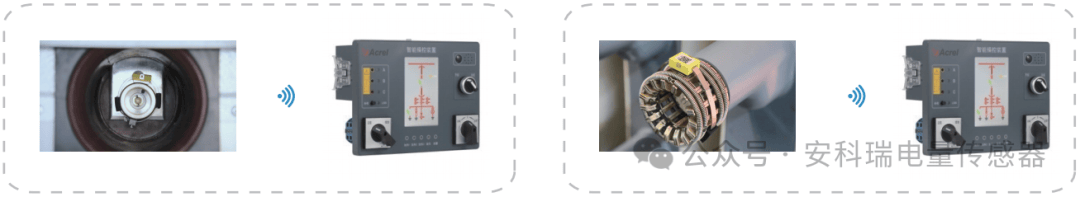

3.3 安裝圖片

四、溫度監測的意義

1.保障系統安全

實時監測與閾值預警，助力運維人員提前處置，杜絕火災、停電等事故。

2.延長設備壽命，降低成本

避免設備長期高溫運行，延緩絕緣老化，減少更換頻率；實現無人值守，降低人力與運維成本。

3.提升供電可靠性

預防溫度故障，減少停電次數與時長，支撐工業、商業與民生用電的穩定運行。

五、結語

安科瑞高壓開關柜母排、電纜接頭溫度監測解決方案，通過“硬件 + 軟件 + 服務”的一體化模式，解決了傳統溫度監測方式效率低、預警滯后、排查難的痛點，為電力系統關鍵節點的溫度監測提供了可靠方案。方案不僅具備“高精度、實時性、易安裝”的技術優勢，還能為客戶降低運維成本、延長設備壽命、保障電力安全，在工業、商業、民生等多個領域發揮了重要作用。
