DRV8962-Q1 是一款寬電壓、高功率、四通道半橋驅動器，適用于各種汽車應用。該器件支持高達 60V 的電源電壓，具有 50 mΩ 導通電阻的集成 MOSFET，每個輸出允許高達 5A 的電流。

該設備可用于驅動多達四個電磁閥或閥門、一個步進電機、兩個有刷直流電機、一個 BLDC 或 PMSM 電機以及多達兩個熱電冷卻器（帕爾貼元件）。輸出級由配置為四個獨立半橋的N溝道功率MOSFET、電荷泵、電流檢測和調節電路、電流檢測輸出和保護電路組成。
*附件：drv8962-q1.pdf

高側MOSFET上的集成電流檢測允許器件在負載從輸出連接到地時調節電流。調節電流限制可以通過可調節的外部基準電壓源 （VREF） 進行設置。此外，該器件還提供四個比例電流輸出引腳，每個半橋高側 FET 一個?？蛇x的外部檢測電阻器也可以從 PGND 引腳連接到系統接地。

提供低功耗睡眠模式以實現超低靜態電流。提供電源欠壓鎖定、輸出過流和器件過熱的內部保護功能。

特性

• 符合 AEC-Q100 標準，適用于汽車
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 四通道半橋驅動器
  • 獨立控制每個半橋
• 4.5V 至 60V 工作電源電壓范圍
• 低RDS（ON）：每個FET50mΩ（24V，25°C）
• 高電流容量：每個輸出高達 5A
• 可驅動各種類型的負載 -
  • 最多四個電磁閥或閥門
  • 一個步進電機
  • 兩個有刷直流電機
  • 一個或兩個熱電冷卻器 （TEC）
  • 一臺三相無刷直流電機
  • 一臺三相永磁同步電機 （PMSM）
• 集成電流檢測和調節
  • 用于高側MOSFET的電流檢測
  • 每個半橋的檢測輸出 （IPROPI）
  • ± 最大電流下 3.5% 的檢測精度
  • 可選外部檢測電阻
• 獨立邏輯電源電壓 （VCC）
• 可編程輸出上升/下降時間
• 可編程故障恢復方法
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （3μA）
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）

參數

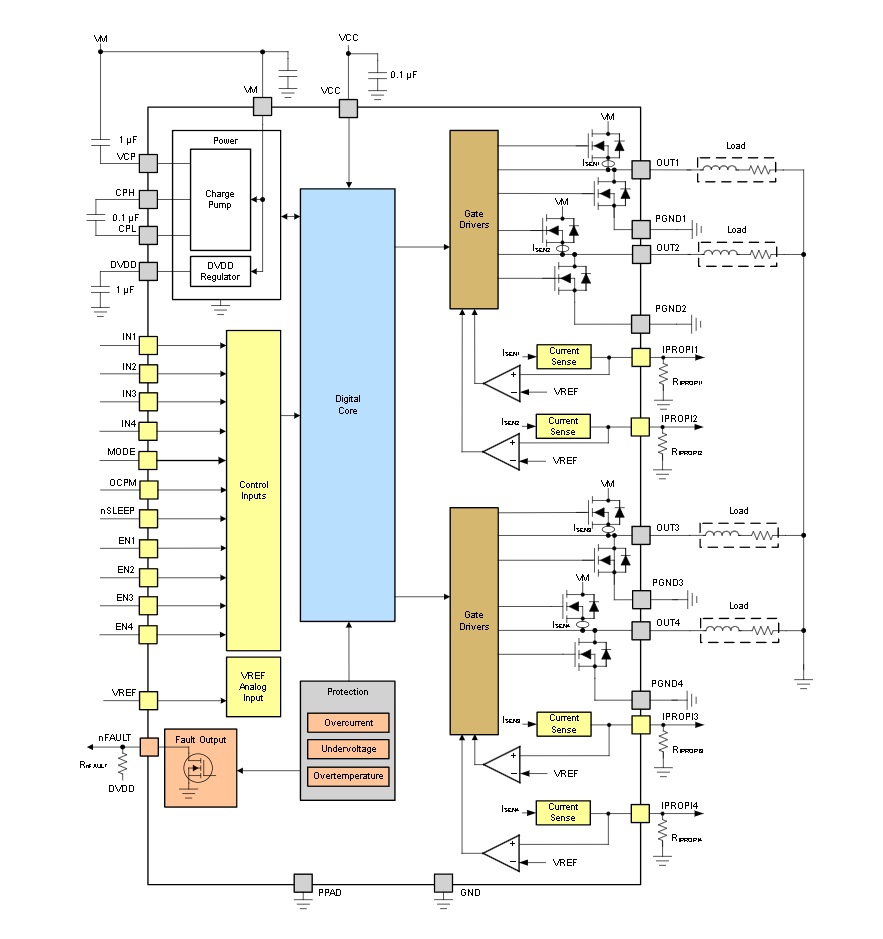

方框圖

?一、核心產品概述?

• ?型號?：DRV8962-Q1（AEC-Q100認證，汽車級）
• ?功能?：集成電流檢測的四通道半橋驅動器，支持多種負載驅動
• ?關鍵特性?：
  • ?寬電壓范圍?：4.5V至60V工作電壓
  • ?高集成度?：
    • 內置4個獨立半橋，每通道峰值電流5A
    • 集成高邊MOSFET電流檢測（IPROPI輸出，±3.5%精度）
    • 內置電荷泵和5V LDO（DVDD）
  • ?保護功能?：欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（OTSD）
  • ?封裝?：44引腳HTSSOP（帶散熱焊盤）

?二、關鍵技術創新?

1. ?集成電流檢測?
   • 通過IPROPI引腳輸出比例電流（212μA/A典型值）
   • 支持外部電阻（RIPROPI）轉換為電壓信號供MCU采樣
2. ?靈活驅動配置?
   • 可驅動4個獨立負載（如電磁閥）
   • 支持并聯輸出（單通道最大10A）
3. ?智能保護機制?
   • OCPM引腳可選鎖存/自動恢復模式
   • nSLEEP復位脈沖（20-40μs）可清除故障

?三、典型應用?

• ?汽車電子?：車門模塊、座椅調節、天窗控制
• ?工業控制?：BLDC電機驅動、熱電器件（TEC）
• ?消費電子?：精密運動控制系統

?四、電氣特性?

?五、設計要點?

1. ?布局建議?
   • VM引腳需就近放置0.01μF陶瓷電容+大容量電解電容
   • 散熱焊盤需通過多過孔連接至底層地平面
2. ?電流調節配置?
   • 通過VREF電壓和RIPROPI電阻設置電流限值：
     ITRIP = VREF / (AIPROPI × RIPROPI)
3. ?故障處理?
   • nFAULT引腳需接10kΩ上拉電阻
   • OCPM=0時需硬件復位清除故障

?六、功能模式?

1. ?睡眠模式?（nSLEEP=0）：關閉所有功率模塊
2. ?PWM控制模式?：
   • 慢衰減：PWM信號接INx引腳
   • 快衰減：PWM信號接ENx引腳
3. ?電流調節模式?：固定關斷時間（tOFF=17μs）
