在現代電站運行中，鍋爐承壓部件的熱膨脹監測是保障設備安全運行的關鍵環節。傳統監測技術由于存在實時性不足、機械磨損導致精度下降等問題，已難以滿足現代電站對安全性和可靠性的高要求。北京優利威科技有限公司推出的鍋爐在線膨脹監測系統，憑借其創新的監測技術與高度集成的系統架構，為電站熱膨脹監測領域帶來了突破性的解決方案。

系 統 概 述

技術背景與需求

電站鍋爐在運行過程中，由于溫度變化，其承壓部件會發生熱膨脹。準確監測這些部件的膨脹量對于預防因熱應力引發的安全事故至關重要。傳統熱膨脹監測技術多采用機械式傳感器，存在以下局限性：

無法實時獲取數據，存在測量延遲。

機械部件長期運行易磨損，導致測量誤差增大。

數據分析依賴額外軟件工具，無法直觀呈現膨脹變化趨勢。

針對上述問題，北京優利威科技有限公司研發的鍋爐在線膨脹監測系統，采用激光傳感器與智能數據采集模塊相結合的方式，實現了對鍋爐承壓部件熱膨脹的實時、高精度監測。

系統組成

鍋爐在線膨脹監測系統由以下核心組件構成：

智能前端采集箱：作為數據采集與傳輸?shù)暮诵膯卧?，?fù)責接收激光傳感器信號并將其傳輸至計算機系統。

高精度激光傳感器：安裝于鍋爐平臺，通過非接觸式測量技術，實時監測承壓部件的熱膨脹變化。

方體金屬面板：固定于承壓部件表面，作為激光傳感器的反射基準面，確保測量的直接性和準確性。

系統組成與技術參數

智能前端采集箱

智能前端采集箱是系統的核心組件之一，其技術參數如下：

工作電壓：220VAC~50Hz，確保在電站標準供電環境下穩定運行。

系統功率：≤30W，低功耗設計，減少能源消耗。

使用環境：-20℃-85℃，適應電站復雜多變的運行環境。

支持接口：2路RS485接口，滿足與DCS系統及其他設備的通信需求。

波特率：支持2400bps/4800bps/9600bps，可靈活配置，默認波特率為9600bps。

設備尺寸：349mm x 400mm x 150mm，緊湊設計，便于安裝與維護。

重量：3.53kg，輕量化設計，便于搬運與安裝。

采集箱外觀設計簡潔實用，主要由殼體、顯示屏、按鍵、掛鉤等組成。其結構尺寸經過精心設計，確保在各種復雜環境下都能穩定運行。

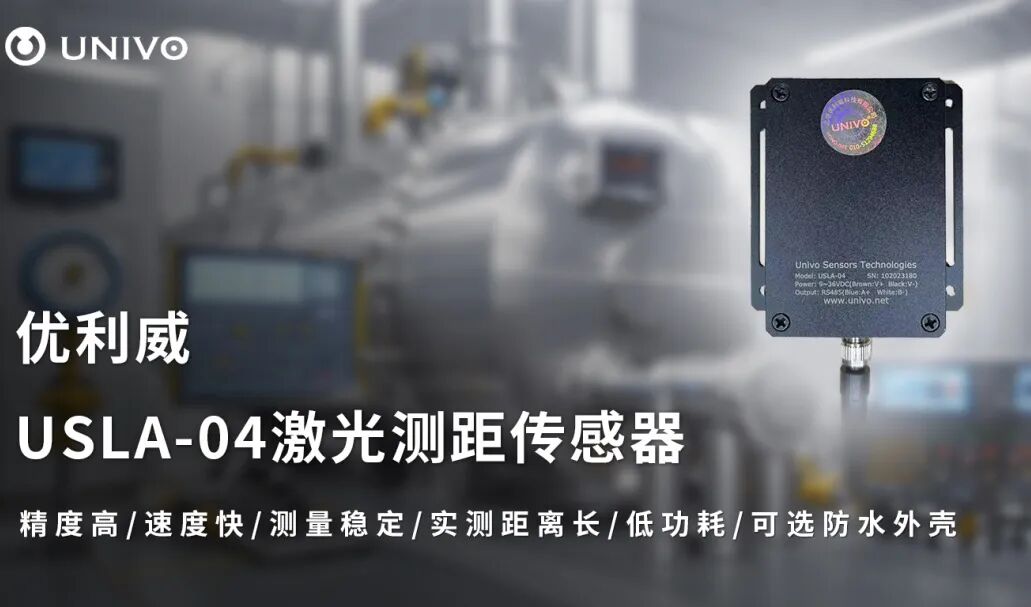

激光傳感器

激光傳感器是系統的高精度測量單元，其主要特點如下：

非接觸測量：激光傳感器與反光板不接觸，避免了機械磨損，顯著提升了測量的穩定性和可靠性。

高精度：能夠?qū)崟r(shí)捕獲鍋爐承壓部件在特定位置的三維熱膨脹變化，精度極高。

實時數據傳輸：傳感器信號經專用通道傳輸至數據采集模塊，再通過高效通信接口與計算機系統無縫對接，確保數據的實時處理與分析。

便于安裝：激光傳感器的外形尺寸為65mm x 65mm x 100mm，緊湊設計，便于安裝在鍋爐平臺的有限空間內。

系統工作原理

三維膨脹量檢測單元

每套三維膨脹量檢測單元由穩固的方體金屬面板和三個高精度激光傳感器構成。金屬面板直接固定于承壓部件表面，確保測量的直接性和準確性。三個激光傳感器安裝于鍋爐平臺，其感應端精確對準金屬面板上的三個正交平面，形成三維坐標系，從而實現全方位監測。

數據采集與傳輸

激光傳感器采集到的膨脹數據通過專用通道傳輸至智能前端采集箱。采集箱內置高性能處理器，對數據進行初步處理后，通過RS485接口將數據傳輸至電站的DCS系統。工作人員可以在工程師站實時查看每個監測點的數據，并通過系統軟件生成膨脹變化曲線，直觀呈現設備運行狀態。

系 統 優 勢

實時性與高精度

與傳統機械式傳感器相比，激光傳感器的非接觸式測量方式消除了機械磨損帶來的誤差，顯著提升了測量精度。同時，系統能夠?qū)?shù)據實時上傳至DCS系統，工作人員無需親臨高溫環境即可查看每個監測點的實時數據，極大地改善了工作條件，提高了工作效率。

數據可視化與分析

系統通過采集前端軟件生成近期偏移曲線及歷史數據，為電站設備的維護和管理提供有力支持。工作人員可以根據數據變化趨勢及時發現潛在的安全隱患，提前采取措施，避免因熱膨脹異常引發的安全事故。

系統穩定性與可靠性

激光傳感器的非接觸式測量方式從根本上解決了傳統機械式傳感器因磨損導致精度下降的問題。同時，智能前端采集箱的低功耗設計和寬溫工作環境，確保了系統在電站復雜運行環境下的長期穩定運行。

改造可行性與應用案例

改造可行性

對于現有電站的改造，鍋爐在線膨脹監測系統具有很高的可行性。傳統機械式設備在長期運行過程中不可避免地會產生磨損，導致測量誤差增加。而激光傳感器與反光板不接觸，從根本上解決了這一問題。此外，系統能夠?qū)?shù)據實時上傳至DCS系統，工作人員可以遠程查看數據，極大地改善了工作條件，提高了工作效率。

應用案例

在某大型電站的改造項目中，安裝了鍋爐在線膨脹監測系統后，工作人員通過工程師站實時查看鍋爐承壓部件的熱膨脹數據，及時發現并處理了多起潛在的安全隱患。系統運行穩定，測量數據準確，得到了現場工作人員的高度認可。該電站的成功應用表明，鍋爐在線膨脹監測系統不僅能夠有效提升電站的安全管理水平，還為設備維護提供了科學依據。

結論與展望

鍋爐在線膨脹監測系統憑借其創新的監測技術與高度集成的系統架構，為電站熱膨脹監測領域帶來了突破性的解決方案。該系統不僅填補了行業空白，更為電站設備的維護和管理提供了強有力的技術支持。隨著技術的不斷發展和完善，相信該系統將在更多電站得到廣泛應用，為電站的安全運行保駕護航。

北京優利威科技有限公司作為該系統的研發和推廣企業，將繼續致力于技術創新，為電站安全管理提供更多優質的產品和服務。未來，公司將進一步優化系統性能，拓展應用場景，助力電站行業實現智能化、高效化運行。
