LMK03200系列精密時鐘調節器結合了抖動功能清潔/調節、乘法和參考時鐘的0延遲分布。器件集成了壓控振蕩器（VCO）、高性能整數N鎖相環（PLL）、部分集成環路濾波器，以及各種LVDS和LVPECL中的多達8個輸出 組合。

VCO輸出可選擇在Fout端口上訪問。在內部，VCO輸出通過VCO分頻器為各種時鐘分配模塊供電。
*附件：lmk03200.pdf

每個時鐘分配模塊包括一個可編程分頻器、一個相位同步電路、一個可編程延遲、一個時鐘輸出多路復用器以及一個 LVDS 或 LVPECL 輸出緩沖器。PLL還具有延遲模塊，允許對時鐘輸出相位進行全局相位調整。這允許將多個與整數相關的和相位調整的基準副本分發給八個系統組件。

時鐘調節器采用 48 引腳 WQFN 封裝，封裝兼容同一系列中的其他時鐘設備。

特性

• 集成VCO，具有極低的本底相位噪聲
• 集成整數N分頻聯，具有-224 dBc/Hz的出色歸一化相位噪聲貢獻
• VCO分頻器值為2至8（所有分頻）
  • 當不處于0延遲模式時，可通過VCO多路復用器旁路
• 通道分頻器值為 1、2 至 510（偶數分頻）
• LVDS和LVPECL時鐘輸出
• 部分集成環路濾波器
• 每個時鐘輸出上都有專用的分頻器和延遲模塊
• 0 延遲輸出
• 輸出時鐘的內部或外部反饋
• N和R鑒相器輸入上的延遲模塊，用于超前/滯后全局偏斜調整
• 引腳兼容系列時鐘器件
• 3.15 至 3.45 V 工作電壓
• 封裝：48引腳WQFN（7.0 x 7.0 x 0.8 mm）
• 200 fs RMS 時鐘發生器性能（10 Hz 至 20 MHz），具有干凈的輸入時鐘

參數

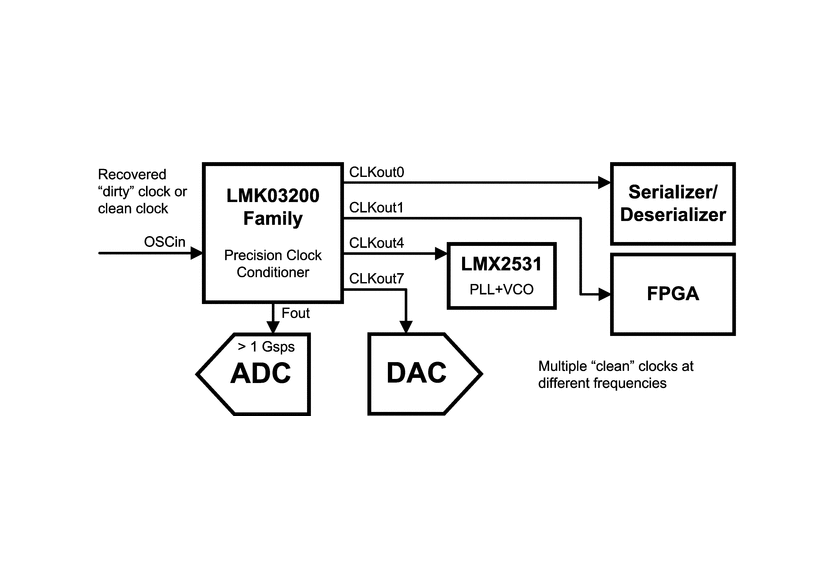

方框圖

?1. 產品概述?
LMK03200是德州儀器（TI）推出的高精度零延遲時鐘調節器系列，集成壓控振蕩器（VCO）和整數分頻鎖相環（PLL），專為低相位噪聲和精確時鐘分配設計。核心特性包括：

• ?集成VCO?：支持1185–1296 MHz調諧范圍，相位噪聲低至-224 dBc/Hz。
• ?多通道輸出?：提供3路LVDS和5路LVPECL輸出，每通道獨立可編程分頻（1–510偶數值）和延遲（0–2250 ps，150 ps步進）。
• ?零延遲模式?：支持內部（CLKout5/6）或外部反饋（FBCLKin），實現輸出與輸入?yún)⒖紩r(shí)鐘的相位同步。
• ?應用領域?：數據轉換器時鐘、網絡設備（SONET/SDH）、無線基礎設施、醫療及測試儀器。

?2. 關鍵功能模塊?

• ?PLL系統?：包含部分集成環路濾波器，支持可編程電荷泵增益（1x–32x）和R/N分頻器（R:1–4095，N:1–262143）。
• ?時鐘分配?：每輸出通道含分頻器、同步電路、可調延遲模塊，支持全局同步（SYNC*引腳控制）。
• ?VCO分頻旁路?：允許繞過VCO分頻器以生成更高頻率輸出（需特殊編程序列）。

?3. 電氣特性?

• ?工作電壓?：3.15–3.45 V，功耗典型值161.8 mA（1 LVDS + 1 LVPECL輸出啟用）。
• ?抖動性能?：RMS抖動低至800 fs（10 Hz–20 MHz帶寬）。
• ?溫度范圍?：-40°C至85°C，支持連續鎖定的溫度漂移±125°C。

?4. 編程與配置?

• ?寄存器控制?：通過32位寄存器（R0–R15）配置，支持MICROWIRE串行接口。
• ?0延遲模式編程?：需分兩步完成（先頻率校準，再激活反饋路徑）。
• ?VCO分頻旁路?：需臨時啟用0延遲模式以避免校準沖突。

?5. 應用設計要點?

• ?熱管理?：48引腳WQFN封裝需優化PCB散熱設計（θJA=27.4°C/W）。
• ?環路濾波器?：內置R3/R4/C3/C4元件，外部需設計一、二階極點。
• ?輸出配置?：LVDS/LVPECL輸出需匹配終端電阻（100Ω差分），禁用未用輸出以節能。

?6. 典型性能?

• 輸出噪聲基底：LVDS -156 dBc/Hz，LVPECL -160 dBc/Hz（Vboost啟用時優化）。
• 延遲模塊附加噪聲：0–2250 ps可調，獨立于輸出類型。

?7. 文檔結構?
數據手冊包含功能描述、電氣規格、寄存器映射、應用電路及熱設計指南，適用于高速時鐘系統的精密時序管理需求。
