該CDCLVP2104是一種高度通用、低附加抖動緩沖器，可產生8個 來自兩個 LVPECL、LVDS 或 LVCMOS 輸入的 LVPECL 時鐘輸出副本，用于各種 通信應用。它的最大時鐘頻率高達 2 GHz。每個緩沖區塊 由一個輸入組成，為兩個 LVPECL 輸出供電。整體加性抖動性能為 小于 0.1 ps，RMS 范圍為 10 kHz 至 20 MHz，總輸出偏斜低至 15 ps，使 設備是用于要求苛刻的應用的完美選擇。
*附件：cdclvp2104.pdf

CDCLVP2104時鐘緩沖器將兩個時鐘輸入（IN0、IN1）分配給八對 差分LVPECL時鐘輸出（OUT0、OUT7），時鐘分配偏移最小。每 緩沖區塊由一個輸入組成，該輸入為兩個LVPECL時鐘輸出供電。輸入可以是LVPECL， LVDS 或 LVCMOS/LVTTL。

該CDCLVP2104專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 必須是 應用于未使用的負輸入引腳。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP2104的特點是工作范圍為 &3150;40°C 至 +85°C，提供 5mm × 5mm QFN-28 封裝。

特性

• 雙 1：4 差分緩沖器
• 兩個時鐘輸入
• 通用輸入可接受 LVPECL、LVDS、
  LVCMOS/LVTTL
• 八個LVPECL輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：78 mA
• 極低的附加抖動：<100 fs，RMS，10
  kHz至20 MHz失調范圍
• 2.375V至3.6V器件電源
• 最大傳播延遲：450 ps
• 在組輸出偏斜內最大 15 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C 至 +85°C
• 支持 105°C PCB 溫度（使用導熱墊測量）
• 采用 5 mm × 5 mm、28 引腳 VQFN （RHD） 封裝
• ESD 保護超過 2000 V （HBM）

參數

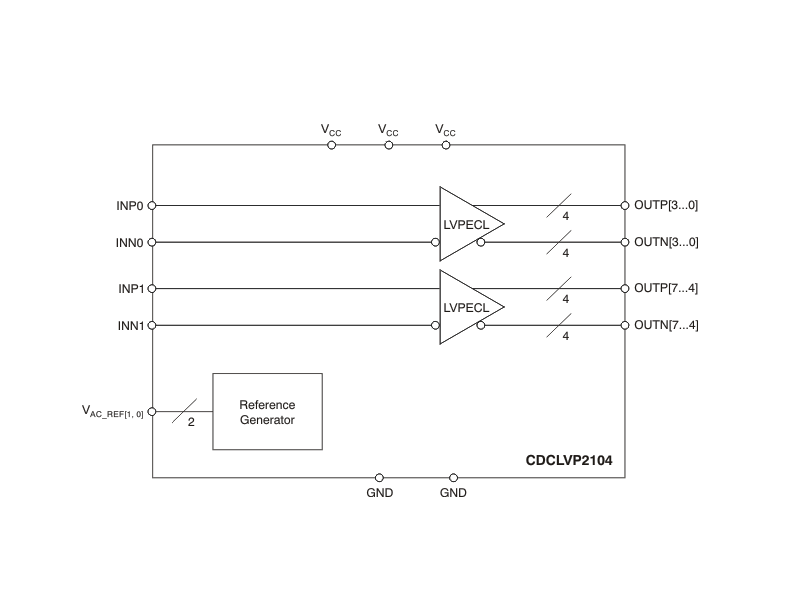

方框圖

?1. 產品概述?
CDCLVP2104是德州儀器（TI）推出的八路LVPECL輸出高性能時鐘緩沖器，具有以下核心特性：

• ?雙1:4差分緩沖架構?：支持兩路獨立時鐘輸入（IN0/IN1），可接受LVPECL、LVDS、LVCMOS/LVTTL多種輸入類型。
• ?高性能指標?：最大時鐘頻率2 GHz，典型附加抖動<100 fs（RMS，10 kHz-20 MHz偏移范圍），傳播延遲≤450 ps，輸出偏斜≤15 ps（同組內）。
• ?電源與封裝?：工作電壓2.375V至3.6V，工業級溫度范圍（-40°C至+85°C），5mm×5mm 28引腳VQFN封裝。

?2. 關鍵特性?

• ?低功耗設計?：核心最大電流消耗78 mA，支持105°C PCB溫度（需散熱焊盤）。
• ?靈活接口?：輸入兼容差分/單端模式，輸出為8對LVPECL信號，專為驅動50Ω傳輸線優化。
• ?低噪聲性能?：內置參考電壓生成器（VAC_REF），適用于電容耦合輸入。

?3. 應用場景?

• 無線通信、電信/網絡設備
• 醫療成像、測試測量儀器

?4. 技術細節?

• ?輸入配置?：支持AC/DC耦合，提供LVCMOS、LVDS、LVPECL的終端電阻設計指南（如DC耦合LVPECL需82Ω/130Ω電阻）。
• ?輸出配置?：推薦50Ω至VCC-2V終端，提供DC（Thevenin等效）和AC耦合方案（如3.3V系統使用150Ω+50Ω組合）。
• ?熱管理?：需將裸露焊盤焊接至PCB地平面，通過多通孔散熱，ΨJB熱阻11.4°C/W。

?5. 設計支持?

• ?電源濾波?：建議每電源引腳就近放置0.1μF去耦電容，可選鐵氧體磁珠抑制高頻噪聲。
• ?布局示例?：評估板參考設計（SCAU039）提供優化布局方案。
