該CDCLVP1216是一種高度通用、低附加抖動緩沖器，可生成 16 來自兩個可選LVPECL、LVDS或LVCMOS輸入之一的LVPECL時鐘輸出副本，用于 各種通信應用。它的最大時鐘頻率高達 2 GHz。The CDCLVP1216 具有片上多路復用器 （MUX），用于選擇可輕松配置的兩個輸入之一 僅通過控制引腳。整體加性抖動性能小于 0.1 ps，RMS 10 kHz 至 20 MHz，總輸出偏斜低至 30 ps，是該器件的完美選擇 用于要求苛刻的應用。
*附件：cdclvp1216.pdf

CDCLVP1216時鐘緩沖器將兩個可選時鐘輸入（IN0、IN1）中的一個分配給 16對差分LVPECL時鐘輸出（OUT0、OUT15），時鐘偏移最小 分配。該CDCLVP1216可以接受兩個時鐘源進入輸入多路復用器。輸入可以 是 LVPECL、LVDS 或 LVCMOS/LVTTL。

該CDCLVP1216專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 應該是 應用于未使用的負輸入引腳。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP1216采用小型 48 引腳封裝， 7mm × 7mm VQFN 封裝，工作溫度范圍為 –40°C 至 +85°C。

特性

• 2：16 差分緩沖器
• 通過控制引腳選擇時鐘輸入
• 通用輸入接受LVPECL、LVDS和LVCMOS/
  LVTTL
• 16 個 LVPECL 輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：110 mA
• 極低的附加抖動：<100 fs，RMS，10 kHz 至20 MHz 失調范圍：
  • 57 fs，RMS（典型值），122.88 MHz
  • 48 fs，RMS（典型值），156.25 MHz時
  • 30 fs，RMS（典型值），312.5 MHz
• 2.375V至3.6V器件電源
• 最大傳播延遲：550 ps
• 最大輸出偏斜：30 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C 至 +85°C
• 支持 105°C PCB 溫度（使用導熱墊測量
  ）
• ESD 保護超過 2000 V （HBM）
• 采用 7 mm × 7 mm VQFN-48 （RGZ） 封裝

參數

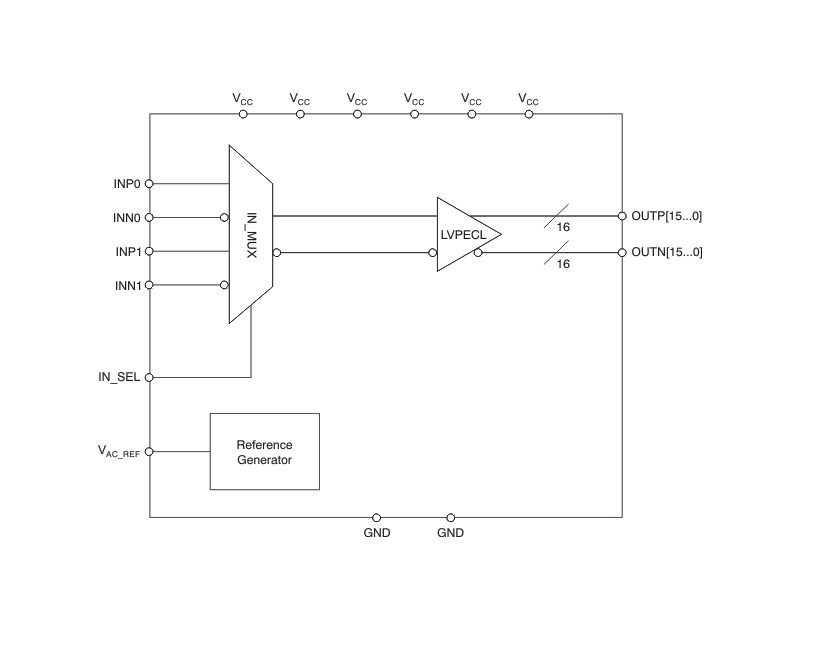

方框圖

?1. 產品概述?
CDCLVP1216是德州儀器（TI）推出的16路LVPECL輸出高性能時鐘緩沖器，具有以下核心特性：

• ?輸入兼容性?：支持LVPECL、LVDS、LVCMOS/LVTTL三種輸入類型，通過控制引腳可切換兩路時鐘輸入源
• ?輸出能力?：16對差分LVPECL輸出，最高支持2 GHz時鐘頻率
• ?低抖動性能?：典型附加抖動低至30-57 fs RMS（10 kHz-20 MHz偏移范圍）
• ?低功耗設計?：核心最大電流消耗110 mA，工作電壓范圍2.375V-3.6V
• ?工業級溫度范圍?：-40°C至+85°C

?2. 關鍵參數?

?3. 應用領域?

• 無線通信設備
• 電信/網絡設備
• 醫療成像系統
• 測試測量儀器

?4. 封裝信息?

• ?封裝類型?：48引腳VQFN（7mm×7mm）
• ?熱特性?：θJA=33.8°C/W（無氣流）
• ?引腳配置?：包含2路差分輸入、16路差分輸出、電源/地引腳及控制引腳

?5. 設計要點?

• ?輸入處理?：支持DC/AC耦合，需根據輸入類型配置匹配電阻（如LVDS輸入需100Ω終端）
• ?輸出端接?：推薦50Ω至VCC-2V的端接方案，提供DC/AC耦合示例電路
• ?電源去耦?：建議每個電源引腳配置0.1μF電容，高頻應用需添加鐵氧體磁珠

?6. 版本更新?
文檔修訂至2016年1月（SCAS877F版），主要更新：

• 新增105°C PCB溫度規格
• 優化熱阻參數測量方法
• 補充156.25/312.5 MHz測試條件下的抖動數據

?7. 配套資源?

• 評估板用戶指南（SCAU029）
• 熱設計參考文檔（SLUA566）
• 在線社區技術支持（TI E2E）

該器件通過高集成度和低抖動特性，為高速時鐘分配系統提供緊湊型解決方案，特別適用于多通道同步要求嚴格的場景。
