電力監控系統（Power Monitoring System, PMS）：原理、組成與應用

電力監控系統是保障電力系統安全、穩定、經濟運行的核心技術手段，通過對電力生產、傳輸、分配、消費各環節的電氣參數、設備狀態進行**實時采集、監視、控制和分析**，實現對電力系統運行狀態的全面掌控，是智能電網的重要組成部分。

一、電力監控系統的核心功能

電力監控系統的核心目標是解決電力系統“看得見、控得住、調得優”的問題，具體功能可分為基礎監控和高級應用兩大類：

1. 基礎監控功能（實時運行保障）

- **數據采集與處理**：通過傳感器、智能儀表等設備，實時采集電壓、電流、功率、頻率、功率因數、電量、設備溫度、開關狀態等核心數據，對數據進行濾波、校驗、轉換后，形成統一格式的運行數據。

- **實時監視與告警**：以圖形化（一次接線圖、廠站平面圖）、列表（實時數據報表）等形式，直觀展示電力系統運行狀態；當參數超閾值（如電壓過高/過低、電流過載）或設備故障（如開關跳閘、變壓器異常）時，通過聲光、彈窗、短信等方式分級告警，提醒運維人員處理。

- **遠程控制操作**：在授權前提下，運維人員可通過系統遠程執行斷路器分合閘、變壓器分接頭調節、電容器投切等操作，減少現場操作工作量，提升響應速度。

- **事件記錄與追溯**：自動記錄設備操作記錄（如“2024-XX-XX 10:00 手動分閘#1斷路器”）、故障事件（如“2024-XX-XX 14:30 #2變壓器過溫告警”）、參數越限記錄等，形成不可篡改的日志，用于故障分析和責任追溯。

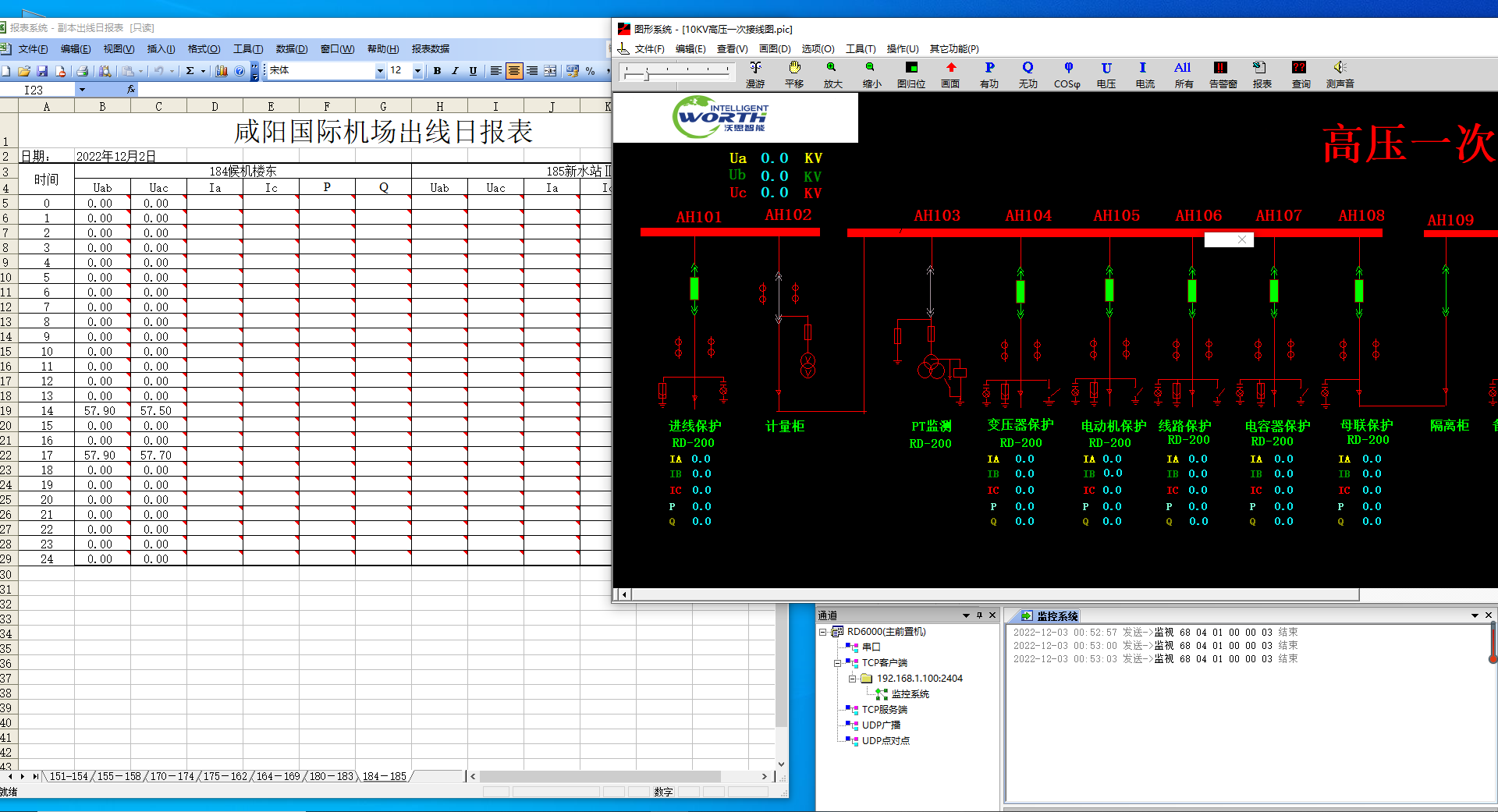

電力監控系統，沃思智能

2. 高級應用功能（優化運行與決策支持）

- **電能質量分析**：對電壓偏差、頻率偏差、諧波畸變率、三相不平衡度等電能質量指標進行持續監測和分析，生成電能質量報告，為改善供電質量提供依據（如針對性配置濾波裝置）。

- **能耗統計與分析**：按區域、回路、設備類型統計用電量，生成日/月/年能耗報表，分析能耗趨勢、峰谷用電規律，為節能改造（如錯峰用電、更換高耗能設備）提供數據支撐。

- **設備狀態評估與預測性維護**：通過長期監測設備的運行參數（如變壓器油溫、電纜溫度、開關機械特性），結合設備壽命模型，評估設備健康狀態，預測潛在故障（如提前預警變壓器絕緣老化），實現“按需維護”替代“定期維護”，降低運維成本。

- **潮流計算與網損分析**：模擬電力系統中功率的流動方向和大小，計算線路、變壓器的損耗，優化電網運行方式（如調整負荷分配），降低網損，提升經濟性。

二、電力監控系統的組成架構

電力監控系統通常采用**“分層分布式”架構**，按功能和層級可分為現場設備層、通信層、站控層（或主站層），各層級獨立又協同工作。

| 層級 | 核心設備/組件 | 主要作用

| **現場設備層** | 智能儀表（多功能電力儀表、電能表）、傳感器（溫度、濕度、壓力傳感器）、PLC（可編程邏輯控制器）、RTU（遠程終端單元）、智能斷路器、保護裝置等 | 直接采集電力參數（電壓、電流等）和設備狀態（分/合閘、溫度等），執行站控層下發的控制指令（如分閘操作）。 |

| **通信層** | 通信介質（網線、光纖、4G/5G無線模塊、LoRa、電力線載波PLC）、通信設備（交換機、路由器、DTU數據傳輸單元、通信管理機） | 構建數據傳輸通道，將現場設備層采集的數據上傳至站控層，同時將站控層的控制指令下發至現場設備，保障數據傳輸?shù)膶?shí)時性和可靠性。 |

| **站控層/主站層** | 服務器（數據服務器、應用服務器）、監控主機、人機交互界面（HMI）、數據庫軟件、監控系統軟件（如SCADA系統）、打印機等 | 接收、存儲、處理通信層上傳的數據，通過HMI（如監控畫面、報表）向運維人員展示運行狀態，提供告警、控制、分析等功能，是系統的“大腦”。 |

三、電力監控系統的關鍵技術

1. 數據采集技術

- **模擬量采集**：通過電流互感器（CT）、電壓互感器（PT）將高電壓、大電流轉換為標準小信號（如4-20mA電流信號、0-5V電壓信號），再由智能儀表或RTU轉換為數字信號。

- **數字量采集**：直接采集設備的開關狀態（如斷路器“分”/“合”）、故障信號（如“過流保護動作”）等離散信號，通常通過干接點或數字通信方式實現。

2. 通信技術（決定系統響應速度與穩定性）

不同場景下通信技術的選擇差異較大，核心考量“實時性”“可靠性”“成本”：

- **有線通信**：

- 光纖：抗干擾能力強、傳輸速率高（千兆/萬兆）、距離遠（數十公里），適用于變電站、電廠等核心場景的主干通信。

- 以太網（網線）：速率高、成本低，適用于廠站內短距離設備互聯（如監控主機與交換機、智能儀表之間）。

- 電力線載波（PLC）：利用現有電力線路傳輸數據，無需額外布線，成本低，但抗干擾能力較弱，適用于居民小區、農村配網等對實時性要求不高的場景。

電力監控系統，沃思智能

- **無線通信**：

- 4G/5G：覆蓋廣、速率高，適用于分散式設備（如偏遠地區的配電變壓器、光伏電站）的數據傳輸。

- LoRa/NB-IoT：低功耗、廣覆蓋、大連接，適用于海量小型終端（如智能電表、傳感器）的遠程數據采集，常用于物聯網電力監控場景。

3. 監控與控制核心技術

- **SCADA技術**：即“數據采集與監視控制系統”（Supervisory Control and Data Acquisition），是電力監控系統的核心軟件框架，整合數據采集、實時監控、遠程控制、告警管理等基礎功能，是絕大多數電力監控系統的“標配”。

- **HMI人機交互技術**：通過可視化界面（如一次系統接線圖、設備狀態模擬圖、數據趨勢曲線）將復雜的電力參數轉化為直觀的圖形、文字，方便運維人員快速掌握系統狀態，常見于監控主機的操作界面。

- **數據庫技術**：分為實時數據庫（如InTouch Historian、OSIsoft PI）和關系型數據庫（如MySQL、SQL Server）。實時數據庫用于存儲毫秒級的實時運行數據，支撐實時監控；關系型數據庫用于存儲歷史數據、操作日志、報表等，支撐統計分析和追溯。

四、電力監控系統的典型應用場景

1. 工業領域（核心需求：保障生產連續性、降低能耗）

- 應用場景：工廠高低壓配電室、生產線供電回路。

- 核心功能：實時監控配電回路電壓、電流、功率，避免設備過載跳閘；統計各生產線能耗，優化用電方案；對關鍵設備（如電機、變頻器）進行狀態監測，提前預警故障，減少生產停機時間。

2. 建筑領域（核心需求：安全用電、節能管理）

- 應用場景：商業綜合體、寫字樓、住宅小區、數據中心。

- 核心功能：監控樓宇配電系統、電梯、空調等設備的用電狀態；對充電樁、公共照明等回路進行遠程控制；通過能耗分析，識別高耗能環節（如老舊空調），推動節能改造；當發生漏電、短路時，快速告警并聯動切斷電源，保障人身安全。

3. 電力系統自身（核心需求：穩定運行、調度優化）

- 應用場景：發電站（火電、水電、風電、光伏）、變電站（輸變電樞紐）、配電網（城市/農村配電線路）。

- 核心功能：發電站需監控機組發電量、母線電壓，配合電網調度調整出力；變電站需實時監視主變、開關設備狀態，實現遠程分合閘操作；配電網需監測線路負荷、電壓質量，快速定位故障（如電線桿倒桿導致的線路斷電），縮短搶修時間。

五、電力監控系統的發展趨勢

1. 與“智能電網”深度融合

隨著新能源（風電、光伏）大規模并網、電動汽車充電樁普及，電力系統的“源、網、荷、儲”（電源、電網、負荷、儲能）互動需求增強。電力監控系統將整合儲能設備、分布式電源的數據，實現“源荷互動”（如電網負荷過高時，調度儲能放電補充供電），提升電網對波動性電源的接納能力。

2. 引入AI與大數據分析

- 故障診斷智能化：通過機器學習算法分析歷史故障數據，建立設備故障模型，實現“故障自動識別+原因分析+處理建議”的閉環，減少對運維人員經驗的依賴。

- 負荷預測精準化：基于歷史用電數據、氣象數據（如氣溫影響空調負荷）、節假日因素，通過AI模型精準預測未來用電負荷，為電網調度、錯峰用電提供更科學的依據。

3. 向“邊緣計算+云端協同”架構演進

- 邊緣計算：在靠近現場設備的邊緣節點（如通信管理機、邊緣服務器）部署計算能力，實現數據的本地實時處理（如快速告警、本地控制），減少數據向云端傳輸?shù)难舆t，提升系統響應速度。

- 云端協同：邊緣節點將匯總后的歷史數據、分析結果上傳至云端平臺，實現多站點、跨區域的統一監控和管理（如集團企業對下屬各工廠配電系統的集中監控）。

4. 強化網絡安全防護

電力監控系統屬于“關鍵信息基礎設施”，網絡攻擊可能導致電網癱瘓，因此安全防護成為核心重點。未來將進一步完善“物理隔離+防火墻+入侵檢測+數據加密”的多層防護體系，同時通過國產化軟硬件（如國產操作系統、數據庫）替代，降低外部安全風險。

六、總結

電力監控系統已從早期單純的“實時監視”升級為集“監控、控制、分析、優化、預測”于一體的綜合管理平臺，是電力系統從“傳統運維”向“智能運維”轉型的核心支撐。隨著技術的發展，其將更加智能化、協同化、安全化，為新型電力系統（以新能源為主體）的穩定運行提供關鍵保障。
