該LMK00304是一款3 GHz 4輸出差分扇出緩沖器，用于高頻、低抖動時鐘/數據分配和電平轉換。輸入時鐘可以從兩個通用輸入或一個晶體輸入中選擇。選定的輸入時鐘分配到兩組2個差分輸出和1個LVCMOS輸出。差分輸出組可以相互配置為 LVPECL、LVDS 或 HCSL 驅動器，也可以禁用。LVCMOS 輸出具有同步使能輸入，可在使能或禁用時實現無欠幅脈沖作。該LMK00304采用 3.3 V 內核電源和 3 個獨立的 3.3 V/2.5 V 輸出電源供電。

該LMK00304具有高性能、多功能性和能效，非常適合替代固定輸出緩沖器器件，同時提高系統中的時序裕量。
*附件：lmk00304.pdf

特性

• 3：1 輸入多路復用器
  • 兩個通用輸入工作頻率高達 3.1 GHz，接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或單端時鐘
  • 一個晶體輸入接受10 MHz至40 MHz晶體或單端時鐘
• 兩個組，每個組有 2 個差分輸出
  • LVPECL、LVDS、HCSL 或 Hi-Z（可選）
  • LVPECL加性抖動，時鐘源為156.25 MHz，采用LMK03806時鐘源：
    • 20 fs RMS（10 kHz 至 1 MHz）
    • 51 fs RMS（12 kHz 至 20 MHz）
• 高PSRR：156.25 MHz時為–65 / –76 dBc （LVPECL/LVDS）
• LVCMOS 輸出，帶同步使能輸入
• 引腳控制配置
• VCC內核電源：3.3 V ± 5%
• 3 獨立 VCCO輸出電源：3.3 V/2.5 V ± 5%
• 工業溫度范圍：–40°C 至 +85°C
• 32引腳WQFN（5 mm×5 mm）

參數

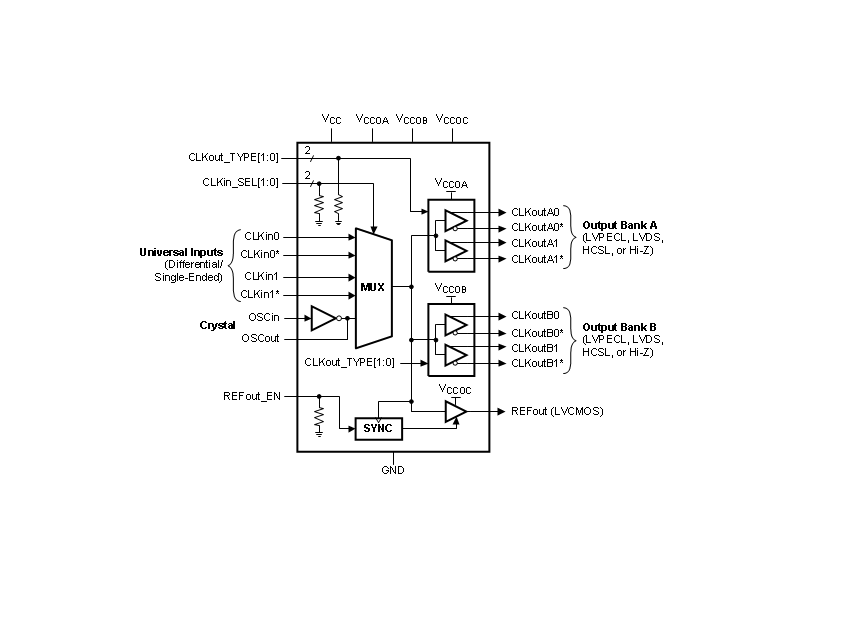

方框圖

?1. 產品概述?
LMK00304 是德州儀器（TI）推出的高性能時鐘緩沖器/電平轉換器，主要特點包括：

• ?輸入特性?：支持3:1輸入多路復用（2個通用差分/單端輸入，1個晶體輸入），最高頻率3.1 GHz，兼容LVPECL、LVDS、CML、SSTL等多種信號類型。
• ?輸出特性?：4路差分輸出（分兩組，每組2路），可配置為L(zhǎng)VPECL、LVDS、HCSL或高阻態，附加抖動極低（如LVPECL模式下156.25 MHz時僅20 fs RMS）。
• ?電源設計?：核心供電3.3 V ±5%，3組獨立輸出供電（3.3 V/2.5 V ±5%），支持工業溫度范圍（-40°C至+85°C）。

?2. 關鍵參數?

• ?抖動性能?：
  • LVPECL輸出：10 kHz–20 MHz帶寬下附加抖動低至51 fs RMS（156.25 MHz）。
  • 電源噪聲抑制（PSRR）：-65 dBc（LVPECL，156.25 MHz）。
• ?功耗?：核心電流典型值8.5 mA（輸出禁用時），LVPECL輸出全負載下總功耗約821 mW（最壞情況）。
• ?封裝?：32引腳WQFN（5 mm × 5 mm），帶裸露焊盤以優化散熱。

?3. 應用場景?

• 高速數據轉換器（ADC/DAC）、多千兆以太網、光纖通道、SONET/SDH等時鐘分配。
• 服務器、PCIe 3.0、無線基站（RRU/BBU）的時序控制。

?4. 設計支持?

• ?輸入驅動建議?：推薦差分輸入以降低抖動，單端輸入需注意阻抗匹配（如50 Ω衰減電阻）。
• ?輸出端接方案?：提供LVPECL、LVDS、HCSL的DC/AC耦合端接示例（如Thevenin等效電路）。
• ?熱管理?：通過PCB散熱設計（如2平方英寸銅層+多通孔）確保結溫≤125°C。

?5. 文檔結構?
包含特性說明、電氣參數、典型性能曲線、應用電路（如晶體接口設計）、電源旁路建議及封裝信息，完整覆蓋硬件設計需求。
