在工業制造領域中，內徑尺寸的精準度直接關系到產品的裝配性能、運行穩定性乃至使用壽命。傳統檢測方法如卡尺、內徑千分尺等難以滿足高精度、復雜結構件的需求。三坐標測量?jī)x技術的出現，打破了這一困境，成為當前工業領域?qū)崿F(xiàn)高精度內徑檢測的核心解決方案。

一、三坐標測量機的技術原理與優勢

三坐標測量?jī)x核心在于“三維空間精準定位”的技術原理。它通過三維空間中的精密探頭對工件表面進行點采集，結合計算機數據處理，重構物體的幾何特征。不同于傳統工具只能獲取單一維度的尺寸數據，三坐標測量?jī)x能通過采集到的海量三維坐標點，結合專業測量軟件的算法分析，精準構建出內徑的實際幾何形態。其核心優勢在于：

1、高精度定位

采用光柵尺、激光干涉儀等反饋系統，空間定位精度可達微米級；

2、非接觸式與接觸式靈活適配

可選觸發式探頭（接觸）或光學探頭（非接觸），適應不同材料與結構；

3、復雜幾何解析能力

通過數學建模，可精確計算孔徑、圓度、圓柱度等形位公差。

二、內徑檢測的特殊挑戰與三坐標的解決方案

1、內徑測量難點

（1）深孔、小孔、異形孔難以觸及；

（2）孔壁粗糙度影響接觸測量準確性；

（3）多孔位同步檢測效率低下。

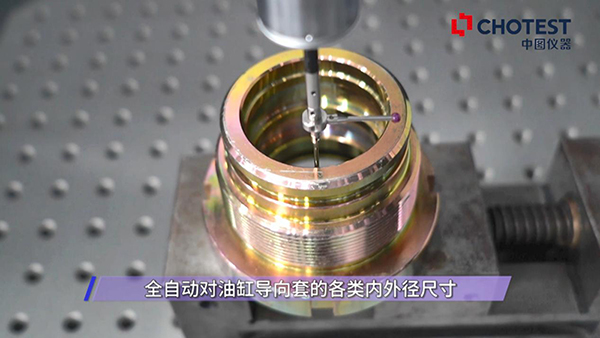

2、三坐標測量?jī)x解決方案

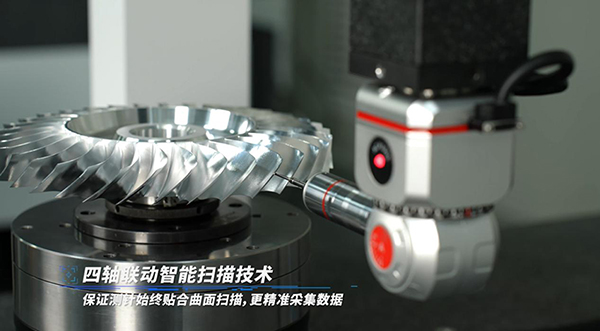

（1）專用測頭技術：使用加長桿、星形探針等適配深孔與多角度孔位；

（2）掃描式測量：連續采集數據點，消除隨機誤差，精準還原孔壁輪廓；

（3）溫度補償與振動控制：通過環境校準系統抵消熱變形與機械干擾，保障穩定性。

三、實際應用場景與行業案例

在實際工業場景中，三坐標測量?jī)x的優勢進一步轉化為企業生產效率與產品質量的雙重提升，其應用范圍已覆蓋航空航天、汽車制造、精密模具等多個核心領域，如：

1、航空航天領域中，航空發動機渦輪盤的冷卻孔內徑、航天器燃料儲箱的接口內徑等關鍵部位，需保證孔徑公差≤0.005mm。尺寸精度要求高且需要承受極端溫度與壓力環境的考驗。三坐標機通過自動化路徑規劃，實現數百個孔位的批量測量，數據直接對接MES系統，實時反饋加工修正指令。

工作人員只需將缸體固定在測量工作臺上，三坐標測量?jī)x便能按照預設程序自動完成內徑的全域掃描，短短幾分鐘內即可生成包含直徑、圓柱度、圓度等參數的詳細檢測報告，不僅大幅縮短了檢測時間，還避免了人工檢測時因接觸式測量造成的工件表面損傷。

2、汽車制造領域：汽車發動機缸體內徑的圓柱度誤差要求通?？刂圃?微米以內，一旦超出范圍，將直接導致活塞與缸體的密封性能下降，引發機油消耗過快、動力不足等問題。三坐標結合逆向工程軟件，生成三維偏差色譜圖，直觀定位超差區域，提升工藝優化效率。

工作人員只需將缸體固定在測量工作臺上，儀器便能按照預設程序自動完成內徑的全域掃描，短短幾分鐘內即可生成包含直徑、圓柱度、圓度等參數的詳細檢測報告，不僅大幅縮短了檢測時間，還避免了人工檢測時因接觸式測量造成的工件表面損傷。

隨著工業制造向“智能化”“精細化”方向加速升級，三坐標測量?jī)x技術在內徑檢測中的應用，不僅提升了精度與效率，更通過數據驅動實現了制造過程的閉環控制。無論是圓形、橢圓形還是帶有特殊弧度的異形內徑，三坐標測量?jī)x技術都能清晰呈現其輪廓特征。同時，該技術還能自動計算出內徑的直徑、圓度、圓柱度、同軸度等關鍵幾何公差參數，不僅避免了人工計算的誤差，更能為后續的生產工藝優化提供全面、客觀的數據支撐，讓“看不見的內徑偏差”變得可視化、可量化。

本文旨在解析三坐標檢測的技術內涵，具體檢測方案需依據工件特征與精度要求進行定制。
