數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
在計算機廣泛應用的今天，數據采集的重要性是十分顯著的。它是計算機與外部物理世界連接的橋梁。各種類型信號采集的難易程度差別很大。實際采集時，噪聲也可能帶來一些麻煩。數據采集時，有一些基本原理要注意，還有更多的實際的問題要解決。
假設對一個模擬信號x（t）每隔Δt時間采樣一次。時間間隔Δt被稱為采樣間隔或者采樣周期。它的倒數1/Δt被稱為采樣頻率，單位是采樣數/每秒。t=0，Δt，2Δt，3Δt……等等，x（t）的數值就被稱為采樣值。所有x（0），xΔt），x（2Δt）都是采樣值。根據采樣定理，最低采樣頻率必須是信號頻率的兩倍。反過來說，如果給定了采樣頻率，那么能夠正確顯示信號而不發生畸變的最大頻率叫做奈奎斯特頻率，它是采樣頻率的一半。如果信號中包含頻率高于奈奎斯特頻率的成分，信號將在直流和奈奎斯特頻率之間畸變。
采樣率過低的結果是還原的信號的頻率看上去與原始信號不同。這種信號畸變叫做混疊。出現的混頻偏差（aliasfrequency）是輸入信號的頻率和最靠近的采樣率整數倍的差的絕對值。
采樣的結果將會是低于奈奎斯特頻率（fs/2=50Hz）的信號可以被正確采樣。而頻率高于50HZ的信號成分采樣時會發生畸變。分別產生了30、40和10Hz的畸變頻率F2、F3和F4。計算混頻偏差的公式是：
混頻偏差=ABS（采樣頻率的整數倍－輸入頻率）
其中ABS表示“絕對值”，為了避免這種情況的發生，通常在信號被采集（A/D）之前，經過一個低通濾波器，將信號中高于奈奎斯特頻率的信號成分濾去。這個濾波器稱為抗混疊濾波器。
采樣頻率應當怎樣設置。也許可能會首先考慮用采集卡支持的最大頻率。但是，較長時間使用很高的采樣率可能會導致沒有足夠的內存或者硬盤存儲數據太慢。理論上設置采樣頻率為被采集信號最高頻率成分的2倍就夠了，實際上工程中選用5～10倍，有時為了較好地還原波形，甚至更高一些。
通常，信號采集后都要去做適當的信號處理，例如FFT等。這里對樣本數又有一個要求，一般不能只提供一個信號周期的數據樣本，希望有5～10個周期，甚至更多的樣本。并且希望所提供的樣本總數是整周期個數的。這里又發生一個困難，并不知道，或不確切知道被采信號的頻率，因此不但采樣率不一定是信號頻率的整倍數，也不能保證提供整周期數的樣本。所有的僅僅是一個時間序列的離散的函數x（n）和采樣頻率。這是測量與分析的唯一依據。數據采集卡，數據采集模塊，數據采集儀表等，都是數據采集工具。
AD4081：重新定義高性能數據采集的20位20MSPS SAR ADC
在當今高速發展的電子系統中，對數據轉換器的要求越來越高——需要更高的分辨率、更快的采樣速率、更低的噪聲和更簡單的系統設計。ADI公司的AD4081正是為...
ADS981x是一款8通道數據采集（DAQ）系統，基于雙通道、同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。ADS981x為每個通道提供...
ADS981x是一款8通道數據采集（DAQ）系統，基于雙通道、同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。ADS981x為每個通道提供...
該ADS9212是一個基于雙通道、同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）的2通道數據采集（DAQ）系統。該ADS9212為每個通道...
?ADS9813 18位 2MSPS 8通道同步采樣ADC技術文檔總結
該ADS9813是一個八通道數據采集（DAQ）系統，基于同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS9813為每個通道提供完整...
該ADS9813是一個八通道數據采集（DAQ）系統，基于同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS9813為每個通道提供完整...
ADS8661Wis 是一款基于逐次逼近 （SAR） 模數轉換器 （ADC） 拓撲的集成數據采集系統。該器件具有高速、高精度 SAR ADC、集成差分模...
該ADS9810是一個八通道數據采集（DAQ）系統，基于同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS9813為每個通道提供完整...
校園科普氣象站：技術賦能下的自然探索課堂 柏峰【BF-XQX】在素質教育深化推進的背景下，校園科普氣象站正成為連接課堂理論與自然實踐的重要橋梁。它以模塊...
在高爐煉鐵過程中，會產生大量含有余壓和余熱的高溫氣體。高效利用這些氣體進行余壓余熱發電，不僅能夠顯著提升能源利用效率，還能減少環境污染。 該項目主要利用...
2025-10-30 標簽：數據采集 103 0
工業園區部署了一套光伏和儲能系統逆變器通過Profinet轉Modbus TCP數據采集器和西門子1200PLC進行通訊
?一、 項目背景與痛點：協議孤島的協同困境 某工業園區部署了一套“光伏+儲能”系統，旨在利用清潔能源實現峰谷電價套利和應急供電。其系統核心包括： 1. ...

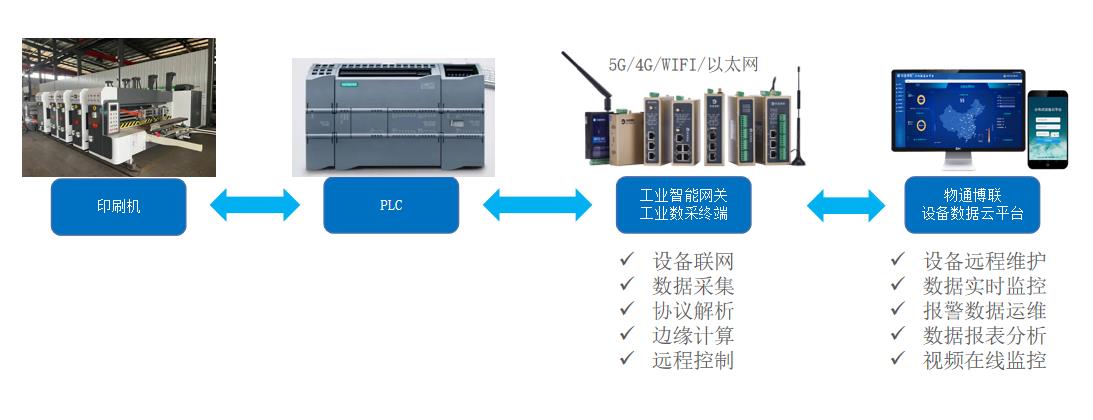

一、行業背景 凹版印刷機憑借其高精度、高效率、高質量的印刷效果，廣泛應用于包裝、標簽、出版物及紙幣等高端印刷領域。隨著工業4.0與智能制造的推進，印刷企...

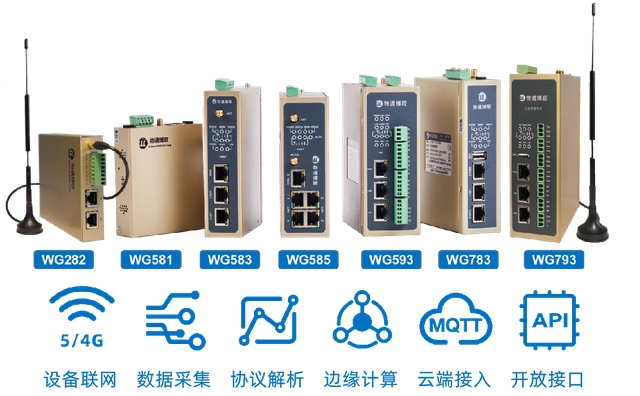

在工業4.0與智能制造的浪潮中，數據采集網關作為連接物理世界與數字世界的核心樞紐，正通過邊緣計算技術重構工業數據流通范式。其功能已從單一的數據采集擴展至...

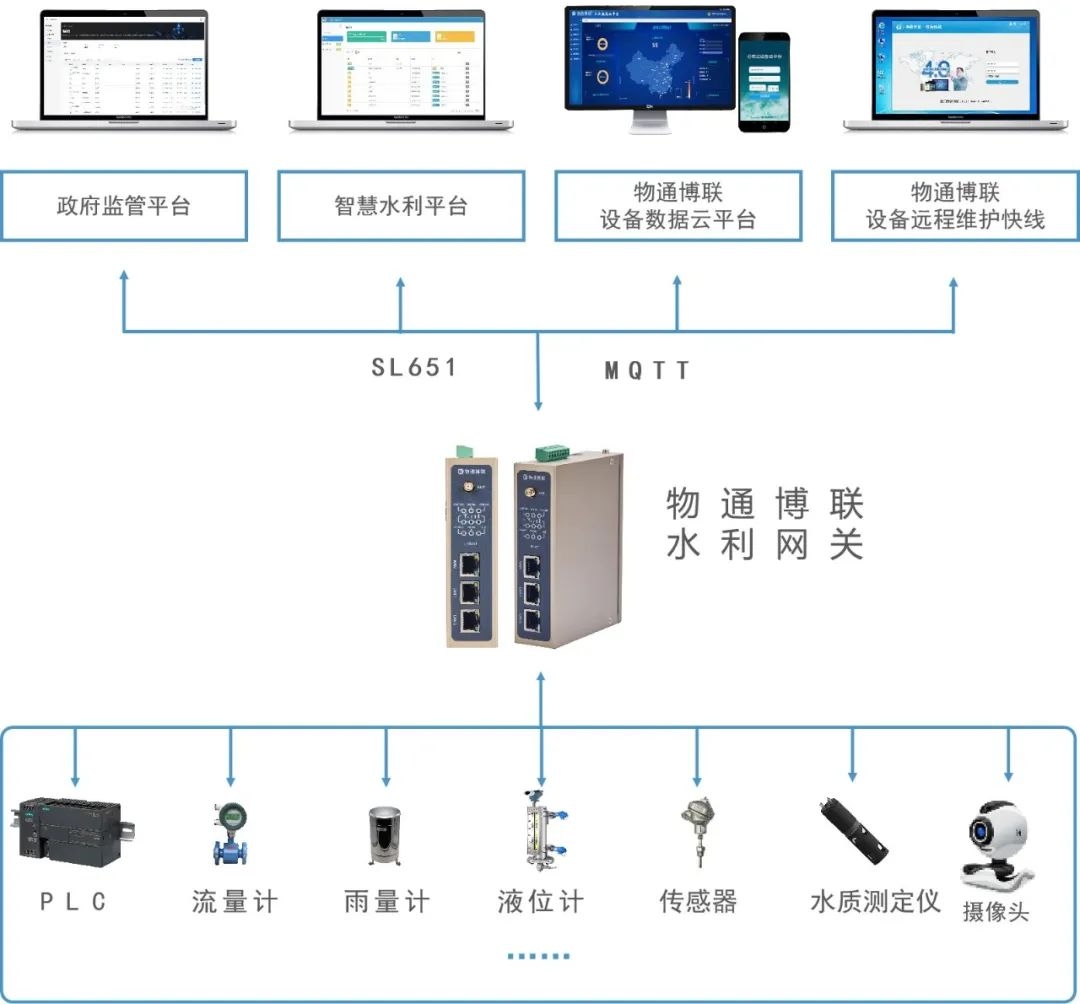

隨著城市化進程加速，城市人口密集度持續提升，生活污水排放量急劇增長。 由于城市截污管網覆蓋范圍廣，且污水處理廠多位于城市邊緣，僅依賴污水重力自流難以高效...
構建綠電直連的"神經末梢"，西格電力感知層核心技術與實戰方案
綠電直連系統需實現 “發電 - 傳輸 - 用電” 全鏈路的動態協同，而感知層作為系統的 “神經末梢”，承擔著綠電發電狀態、傳輸參數、負荷需求等核心數據的...
2025-10-30 標簽：數據采集 252 0
在工廠能源管理中，數據采集網關通過實時數據采集、協議轉換、邊緣計算、安全傳輸及智能分析等功能，實現了能耗監測、能效優化、故障預警、跨系統集成及節能策略下...

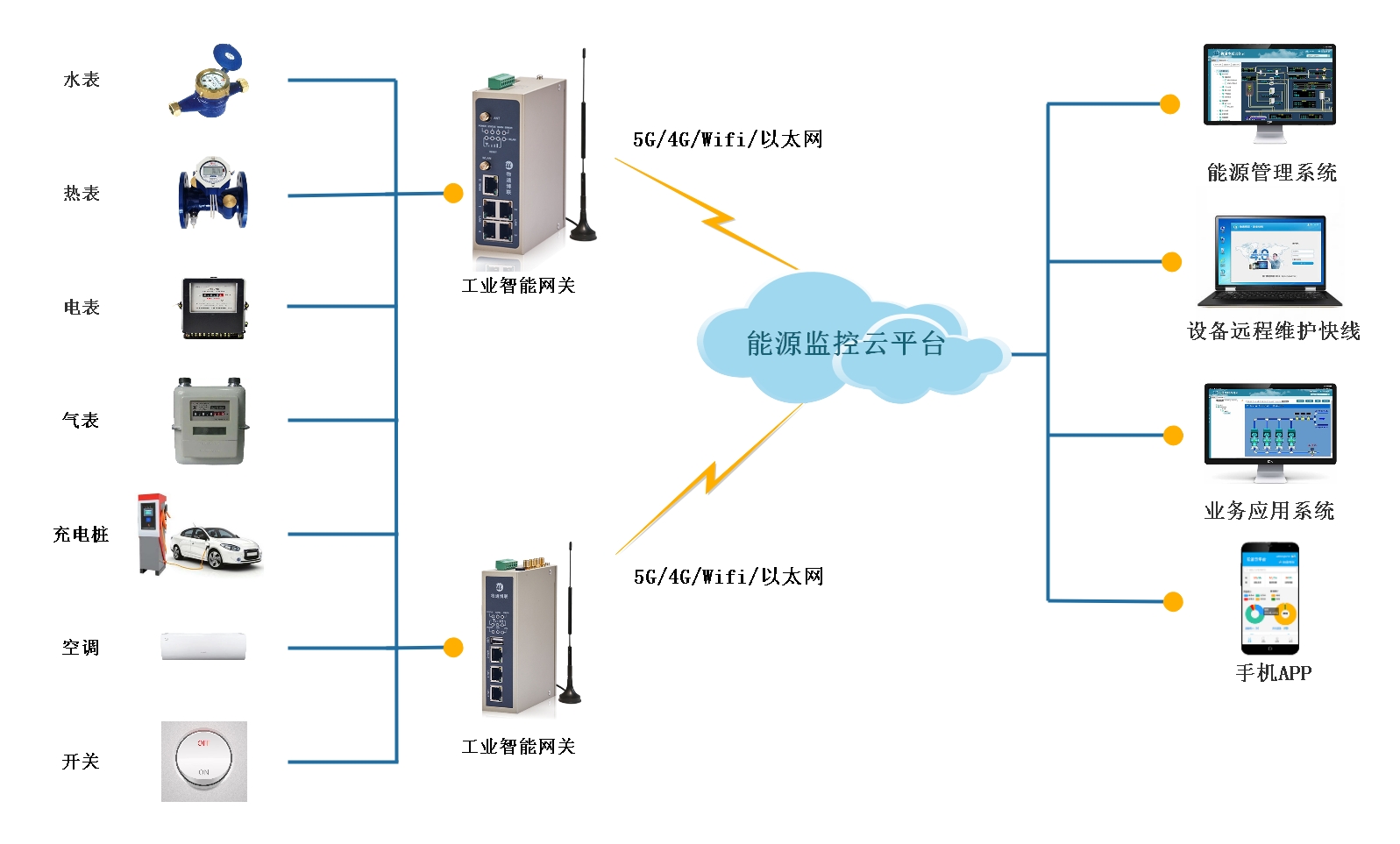

隨著全球對可持續發展的重視及我國“雙碳”目標的推進，產業園區作為能源消耗的重要單元，其電能管理與節能減排成效直接影響區域經濟綠色轉型進程。 據統計，我國...
