      使用PIR傳感器的防盜報警器

      2023-02-06 | zip | 0.25 MB | 次下載 | 2積分

      資料介紹

      描述

      1). PIR 到 Arduino

      將 PIR 的 Vcc 連接到 Arduino 上的 5V

      將 PIR 的 GND 連接到 Arduino 上的 GND

      將 PIR 的輸出引腳連接到 Arduino 上的數字引腳 D3

      2). 蜂鳴器到 Arduino

      將蜂鳴器的一個引腳連接到 Arduino 上的數字引腳 D8

      將蜂鳴器的其他引腳連接到 Arduino 上的 GND

      3). LED 到 Arduino

      通過電阻將 LED 正極連接到 Arduino 上的數字引腳 D13。

      將 LED 負極連接到 Arduino 上的 GND。

      PIR 傳感器是一種特殊類型的傳感器，通常用于安全目的。它通過讀取物體發出的紅外輻射來檢測物體。任何溫度高于絕對零的物體都會發出輻射。這種輻射是人眼不可見的。PIR 傳感器旨在檢測這種紅外輻射。

      PIR 傳感器有兩種模式。您可以通過互換 PIR 傳感器后面的跳線在這些模式之間切換，如下圖所示...

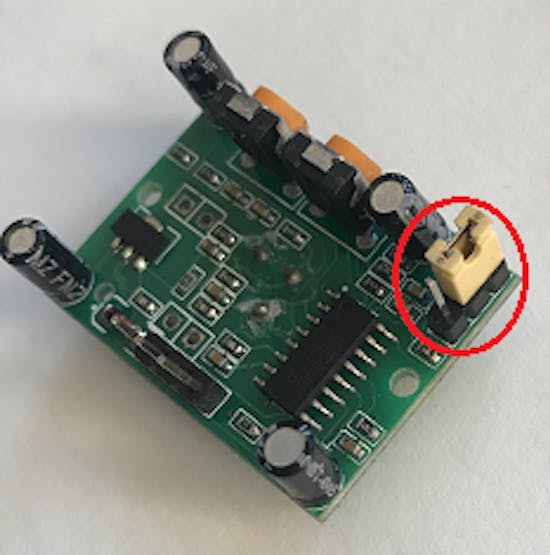

      一種）。單次觸發模式

      pir_5_9zkumKPyL7.png?auto=compress%2Cformat&w=740&h=555&fit=max

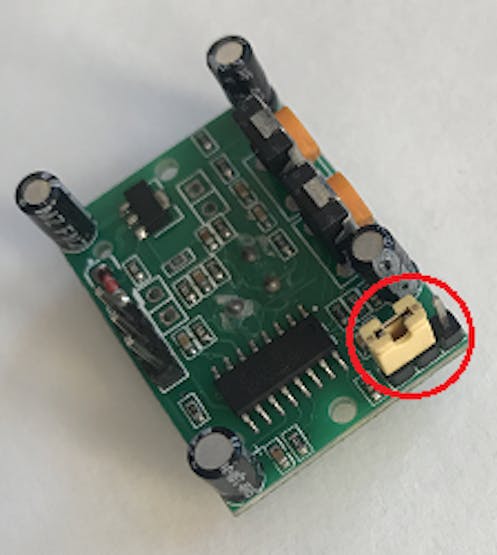

      b). 可重復觸發模式

      pir_4_aFwmuTf6B4.png?auto=compress%2Cformat&w=740&h=555&fit=max

      ?
